SmartArchi Glareless Universal Down Light

パナソニックのLEDグレアレス ユニバーサルダウンライト「スマートアーキ」は独自の光学設計で用途に適した配光角と繊細で美しい光を実現。器具の存在を感じさせないコンパクトサイズとハイパワーを両立しました。

特長

蒸着技術による鏡面性に優れた反射板

写真:蒸着技術による鏡面性に優れた反射板
リアルCGシミュレーション

リアルCGシミュレーション

高級感がありクオリティの高い空間づくりに欠かせない、鏡面性の高いアルミ蒸着仕上げにこだわりました。

  • ブラック反射板を除く

天井面のおさまりにこだわった薄型枠を採用

低Wタイプφ55・φ75および高Wタイプφ100共に、薄型枠に加え、反射板の縁を極限まで薄くすることで、下からの見えがかりがより美しくなりました。

従来品NYY16180LE1

従来品NYY16180LE1のイメージ

現行品NYY71054

現行品NYY71054イメージ

スカラップ・ムラのない美しい光

高Wタイプφ100の場合

写真:高Wタイプφ100の場合 12° 20° 34° 43°

設置条件:器具取付高さ 3m 壁面から 1m 首振り角度 25°

オプションにより配光制御が可能

写真:オプション無しでの配光
写真:ディフュージョンレンズ・フィルターの配光効果 スプレッドレンズ・フィルターの配光効果

LEDグレアレスユニバーサルダウンライト 高Wタイプ(LED300形~500形)

業界トップクラスのコンパクトさとハイパワーでハイエンドな配光を実現した、高Wタイプのグレアレスユニバーサルダウンライトが新登場。

銀色鏡面反射板

写真:銀色鏡面反射板

ブラック反射板

写真:ブラック反射板
合成イメージ写真

合成イメージ写真

写真:LEDグレアレスユニバーサルダウンライト 高Wタイプ(LED300形~500形)

コンパクト&ハイパワー



反射板のイメージ写真

ムラのない美しい光

φ100 中角20°の場合

ムラのない美しい光のイメージ写真

設置条件: 器具取付高さ 3m 壁面から 1m 首振り角度25°

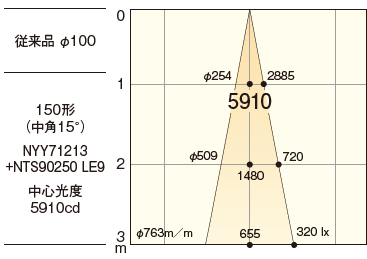

従来品 φ100

従来品 φ100 平均照度図

新商品 φ100

新商品 φ100 平均照度図

同じ埋込径で中心光度が
最大で約3.4倍にアップ

ブラック枠ユニットをご用意

周囲の光の映り込みを極力抑えたブラック枠ユニットを新たに品揃え。器具の存在感を最小限に抑えます。

写真:ブラック枠ユニット

首振り角度固定・水平回転固定機能

六角レンチで首振りおよび回転角度を簡単固定。安定した配光を提供します。

写真:首振り角度固定用 水平回転固定用

充実の品揃え

灯具と枠の組み合わせで空間や用途に合わせた演出が可能。

枠ユニット✕灯具ユニット✕電源ユニット 充実の品揃え

LEDグレアレスユニバーサルダウンライト 低Wタイプ(LED100形~200形)

銀色鏡面反射板

写真:銀色鏡面反射板
合成イメージ写真

合成イメージ写真

写真:LEDグレアレスユニバーサルダウンライト 低Wタイプ(LED100形~200形)

用途に適した配光角と繊細で美しい光

グレアレスユニバーサルダウンライトは存在感を抑え、目的光だけを反射させる高効率反射板を採用し、用途に適した配光角と繊細で美しい光を実現しました。

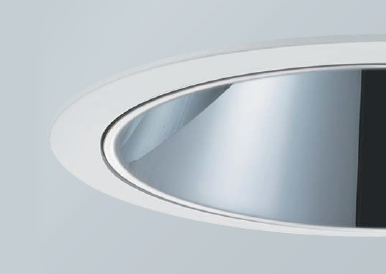

蒸着技術による鏡面性に優れた反射板



反射板のイメージ写真

ムラのない美しい光

  • 写真はユニバーサルダウンライトφ75・16°の場合
ムラのない美しい光のイメージ写真

コンパクトとハイパワーを両立

従来品 φ75

従来品φ75の平均照度図

60形(広角30°)NYY16190LE1平均照度49.6lx

現行品 φ75

現行品φ75の平均照度図

200形(広角30°)NYY71074+NTS90200LE9平均照度91.9lx

同じ埋込径で平均照度約85%アップ

0%まで調光可能。
ホテル客室などの空間におすすめ。(100形・200形のみ)位相調光(100形のみ)・WiLLIA無線調光(200形φ75のみ)も新登場

ホテル客室のイメージ写真

商品ラインアップ

LEDグレアレスユニバーサルダウンライト 高Wタイプ(LED300形~500形)

埋込穴と明るさを選んでください。

SmartArchiの無いものはスマートアーキ商品ではございません。Pから始まる品名(P***)は、カスタム対応や使用環境を一部制限したセミスタンダード商品です。発注可能な品番ではありませんのでご注意下さい。納期・価格・仕様・発注品番についてはお取引先までお問い合わせください。

  埋込穴
明るさ φ100 φ125
LED500形

SmartArchi

-
LED450形 -
LED400形

SmartArchi

-
LED350形 -
LED300形

SmartArchi

-

※こちらの商品は、反射板は銀色鏡面仕上げとなります。本体+電源の組み合わせとなります。

LEDグレアレスユニバーサルダウンライト 低Wタイプ(LED100形~250形)

埋込穴と明るさを選んでください。

  埋込穴
明るさ φ55 φ75
LED250形 -

SmartArchi

LED200形

SmartArchi

SmartArchi

LED150形

SmartArchi

SmartArchi

LED100形

SmartArchi

SmartArchi

美光色加工対応の納期・価格については別途お問い合わせください。
