[受注生産品][公共・産業用]リチウムイオン蓄電システム 三相連系タイプ[蓄電容量20kWh] [受注生産品][公共・産業用]リチウムイオン蓄電システム 三相連系タイプ[蓄電容量20kWh]

特長

停電時、安心の大容量20kWh

一度に多くの機器へ給電が可能です。(最大出力電流58A)

  • 起動電流なども含みます。

スケジュール運転による充放電制御

平常時、1時間単位で放電設定、平日と休日など2パターンのスケジュールが可能です。

  • 充電は連続した時間の設定が必要です。

ECHONET Lite 対応

産業用蓄電池ネットアダプタ(品番:LJNA03A)接続によりECHONET Liteに対応。

  • 太陽電池と接続する場合
      安川電機製パワーコンディショナが必要です。蓄電システム本体に最大2台まで接続可能。
      安川電機製パワーコンディショナ対象品番
      太陽電池10kW時:CEPT-P2AA2010□×1台 太陽電池20kW時:CEPT-P2AA2010□×2台

上記□には鋼板製の場合:B、SUS製の場合:Cのアルファベットが入ります。

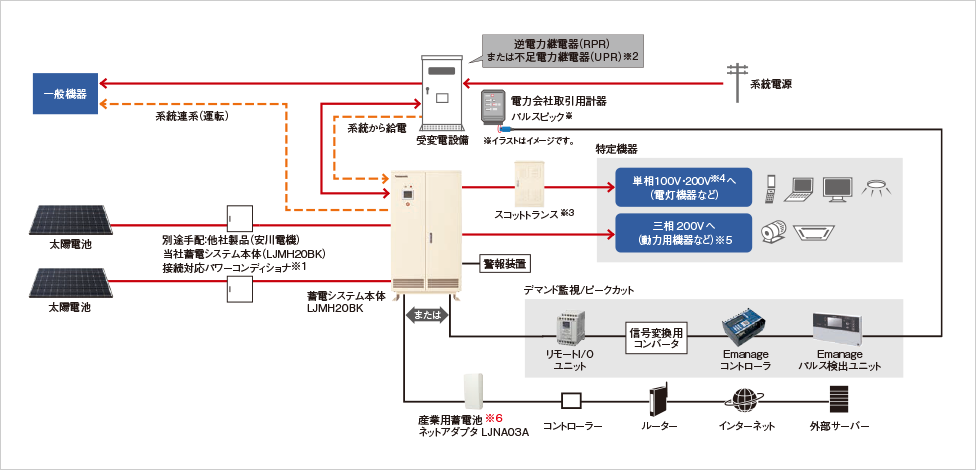

構成イメージ

構成イメージ
  • 太陽電池と接続する場合、当社蓄電システム本体(LJMH20BK)接続対応のパワーコンディショナは、安川電機製(品番:CEPT-P2AA2010□ □には次の記号が入ります。鋼板製:B SUS製:C)が必要です。
    1台の蓄電システムに対し、2台まで接続可能です。太陽電池と接続しない場合は不要です。日射計、気温計については、株式会社安川電機YASKAWAコンタクトセンター(TEL:0120-502-495)へお問い合わせください。
  • 電力会社との事前協議によりRPR、UPRどちらかの設置が必要になる場合があります。RPRまたはUPR設置時は蓄電システムからの放電電力を系統電源に逆潮流することはできません。この場合でも太陽電池から系統電源への逆潮流は可能です。
  • スコットトランスとは、三相電源から単相2線式電源×2または単相3線式電源×2に変換する装置です。
  • 単相100Vを使用する場合、スコットトランスの接続と100Vコンセント設置の別途工事が必要です。
  • 動力機器については、制御用のインバータが必要になることがあります。また、ポンプの種類によっては使用できないものがあります。
  • 外部システムとネットワーク連携には産業用蓄電池ネットアダプタ(品番:LJNA03A)の設置が必要です。案件毎に検証が必要です。販売店にお問い合わせください。
  • 電気工事は「電気設備に関する技術基準」および「内線規程」等定められた法令等にしたがって「法的有資格者」が実施してください。

仕様・寸法図

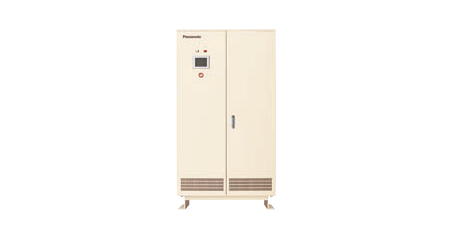

三相連系タイプ 蓄電容量20kWh

  • 太陽電池接続10/20kW
  • 受注生産品

仕様

各品番単品でのご注文はできません。

蓄電容量 20kWh 収納箱なし 収納箱あり
構成部材 組合せ品番 XLJMH20BKN XLJMH20BKNC
蓄電システム
本体
LJMH20BK 1台 1台
蓄電池部 LJ-SBH01 8台 8台
蓄電システム
専用収納箱
LJ-CB01 1台
希望小売価格 14,600,000円(税抜) 17,350,000円(税抜)
系統連系
運転時
(交流)
定格入出力電圧※1 AC 202V(三相3線式)
交流出力 20kW(太陽光発電※2+蓄電池出力の合計)/10kW(蓄電池出力)
蓄電池からの出力電力量 寿命優先モード(初期設定):0~12.8kWh
容量優先モード:0~15.6kWh(環境温度により変化)
自立運転時
(交流)
出力電力 太陽光発電出力電力:20kVA(パワーコンディショナ 2台設置時)
蓄電池出力電力:20kVA
充電時間 AC 202V(三相3線式):約3~11時間の間で設定可能※3
太陽電池※2(自立運転時パワーコンディショナからの充電):約3時間以上※4
外形寸法(本体) 幅1000×高さ1850×奥行940(mm)(チャンネルベース、排気フード含む)
運転音 54dB以下(本体前1m、A特性による)
切替時間 約4秒(自立への切替時間)
※本機はUPS(無停電電源装置)ではありません。
停電時には一旦出力が停止したのち、特定機器へ電力を供給します。
質量(本体・蓄電池部) 約750㎏
使用環境条件(本体・蓄電池部) [使用場所]屋内※5
[室温]-10℃~40℃
[最大許容湿度]85%(ただし結露無きこと)
[標高]1,000m以下
  • 別売スコットトランス箱を使用で、単相100V・200V出力も可能。
  • 太陽電池と接続する場合、当社蓄電システム本体(LJMH20BK)接続対応のパワーコンディショナ、安川電機製(品番:CEPT-P2AA2010□)□には鋼板製:B SUS製:C のアルファベットが入ります。)が必要です。1台の蓄電システム本体に対し、2台まで接続可能です。太陽電池と接続しない場合は不要です。パワーコンディショナ、日射計、気温計については、株式会社安川電機YASKAWAコンタクトセンター(TEL:0120-502-495)へお問い合わせください。パワーコンディショナだけでは遠隔出力制御はできません。
  • 使用環境(低温時など)によっては設定時間内に満充電にならない場合があります。
  • 太陽電池20kWを東京都において南向き、傾斜角度30度設置の場合。季節および時間帯、気象条件や太陽電池の仕様により異なります。
  • 屋外設置の場合は、蓄電システム専用収納箱(LJ-CB01)をご使用ください。

姿図・寸法図(寸法表示単位:mm)

産業用蓄電池ネットアダプタ

  • 受注生産品
外観 外観
品名 産業用蓄電池ネットアダプタ
品番 LJNA03A
定格電圧 AC100/200V
外形寸法 幅150×高さ325×奥行111(mm)
設置場所 屋内
接続可能機器 三相連系タイプ:LJMH20BK
希望小売価格 50,000円(税抜)
  • ルーター、LANケーブル(別売)が必要です。
  • ECHONET Lite Release J規格の通信を可能にします。
  • 設置には案件毎に検証が必要です。販売店にお問い合わせください。

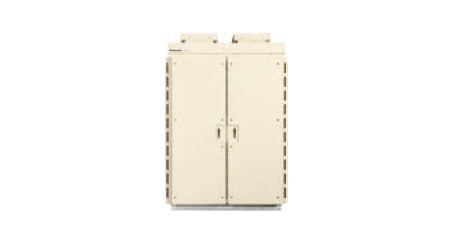

蓄電システム専用 収納箱

  • 受注生産品

仕様

  • 単品でのお取り扱いはできません。
品名 蓄電システム専用 収納箱
品番 LJ-CB01
使用環境温度 -10℃~40℃
設置環境 屋外
耐震強度 屋上階クラスS(地域係数1.0以下の場合)
その他 遠隔アンテナ取付機構付
外形寸法 幅1754×高さ2620×奥行1200(mm)
質量 約785kg
設置可能地域※6 B
  • 公共・産業用太陽光発電システム・リチウムイオン蓄電システムカタログでご確認願います。
  • リチウムイオン蓄電システムが自立運転時は、屋外収納箱のファン駆動電源として蓄電システムの電源を使用するため、温度環境により、使用できる蓄電池の容量が少なくなる場合があります。
  • 三相連系タイプ専用商品です。
  • 耐塩害仕様ではありません。

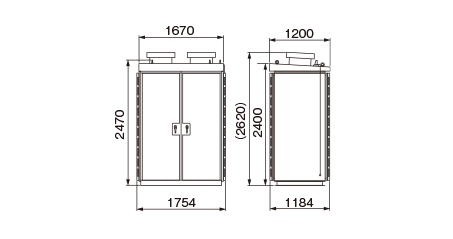

姿図・寸法図(寸法表示単位:mm)
