■操作⼿順

1. メニューバーの「Panasonic」から「ルミナスプランナー出⼒」を選択します。

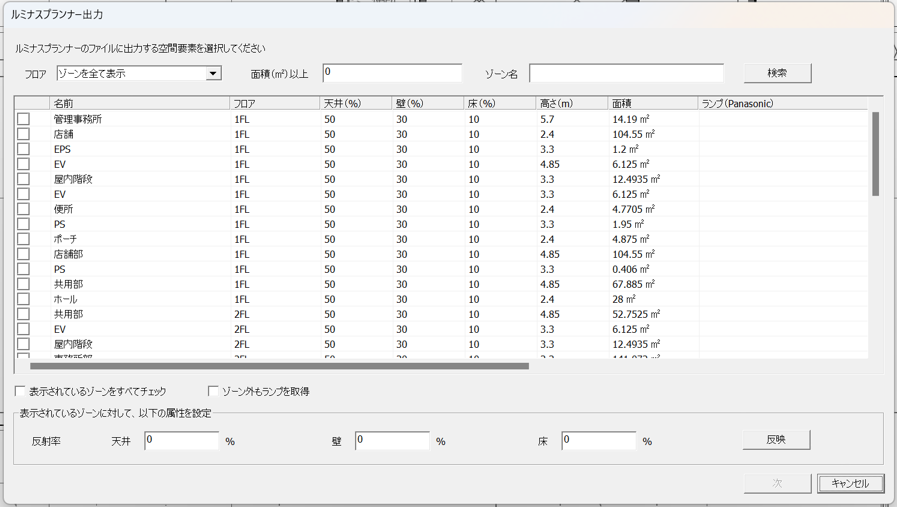

2. プロジェクト内にゾーンが設定されている場合、出⼒したいゾーンにチェックを⼊れて「次へ」を押します。

• レベルや⾯積、部屋名で空間要素をフィルタリングできます。
• リストの内容は以下の通りです。

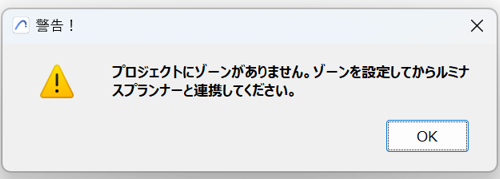

※ゾーンが設定されていない場合は、下記のメッセージが表⽰されます。プロジェクトにゾーンを設定してから実⾏してください。

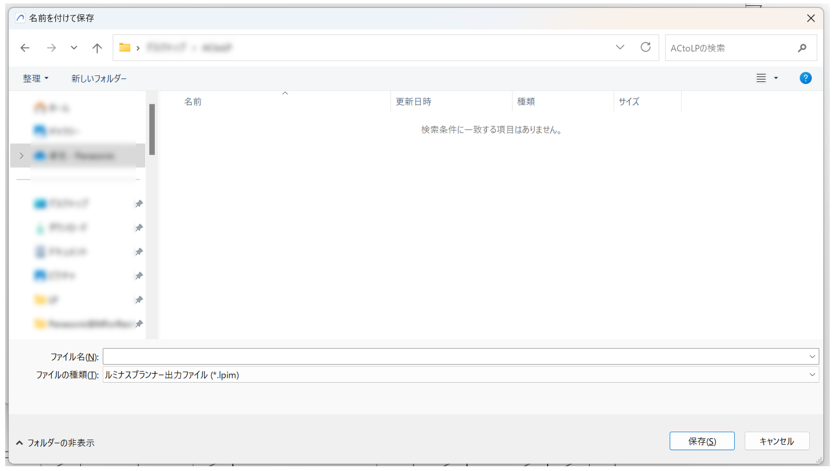

3. ファイル名を付けて連携ファイルを保存します。

4. LPを起動し、3で出⼒した連携ファイル（.lpim）を読み込みます。

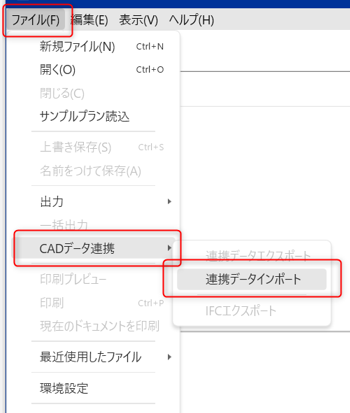

「ファイル」＞「CADデータ連携」＞「連携データインポート」から連携ファイルを選択します。

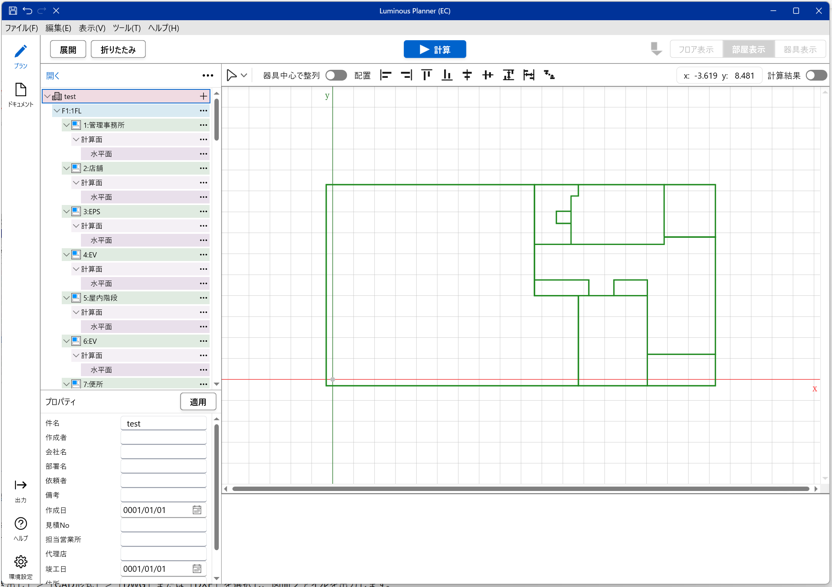

読み込みが完了すると、ArchicadのゾーンがLPに表⽰されます。

以上で、Archicadのゾーン情報とPanasonicランプをLPで利⽤できるようになります。

この状態では部屋の枠のみが表⽰されるため、照明配置時に建築の状態を確認できません。

 LPの標準機能で下絵としてCAD図⾯を表⽰し、照明配置を分かりやすくできます。

5. ArchicadからCAD図⾯を出⼒します。（Archicadから出⼒したCAD図⾯の利⽤を推奨します）

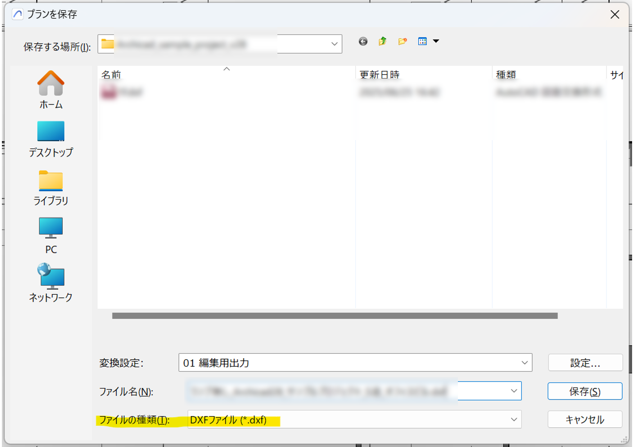

Archicadで平⾯図を表⽰し、「ファイル」＞「名前を付けて保存」を選択、ファイル種類を「DXFファイル（*.dxf）」として図⾯を出⼒します。

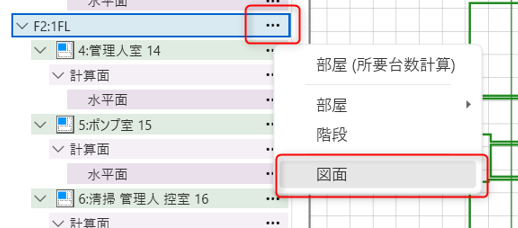

6. ルミナスプランナーのフロアで「挿⼊」＞「図⾯」から、5で出⼒した2D図⾯を読み込みます。

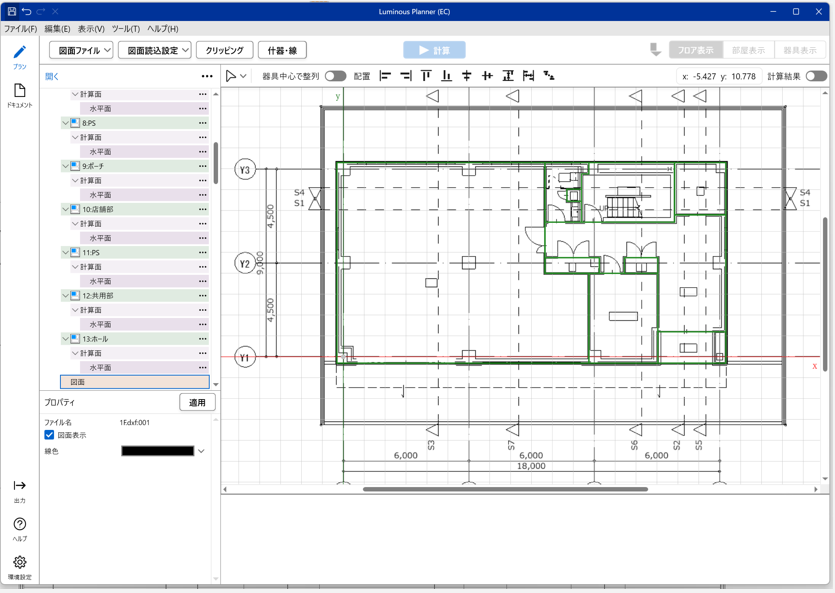

読み込みが完了すると、CAD図⾯を下絵に照明配置が可能です。
