■操作⼿順

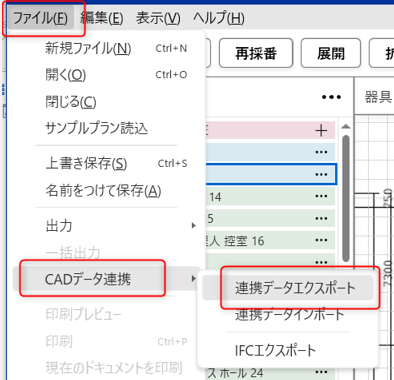

  1. ルミナスプランナー（LP）の「ファイル」＞「CADデータ連携」＞「連携エクスポート」から、

Archicadに読み込む連携ファイル（エクスポートファイル(.lpex))を作成します。

※ Archicad→LP機能で読み込んだLPプロジェクトに照明器具を配置した状態が前提です。



※ 出⼒される照明器具はLPプロジェクト内の全ての部屋の照明器具です。

例：LPプロジェクト内に10フロア、各フロアに5部屋、各部屋に20台の照明器具を配置した場合、出⼒される照明器具は10フロア×5部屋×20台＝1000台となります。


  1. Archicadに戻り、平⾯図または3D表⽰の状態で、「Panasonic」メニューの「ルミナスプランナー⼊⼒」ボタンを選択します。

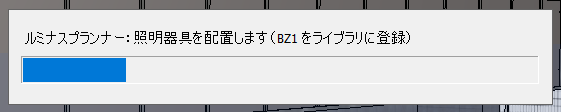

  1. ランプのロードと配置処理が始まるので、完了までお待ちください。

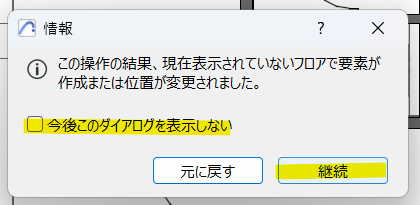

表⽰されていない図⾯に照明器具を⽣成する場合、警告ダイアログが表⽰されます。

「今後このダイアログを表⽰しない」にチェックし、「継続」を選択してください。

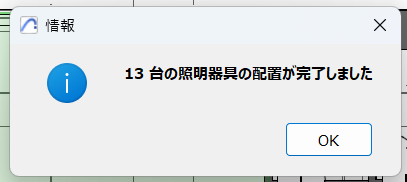

  1. 処理が完了すると、完了ダイアログが表⽰されます。「閉じる」を押して処理を終了してください。

以上で、LPで配置した照明器具情報をArchicadにランプとして読み込むことができます。

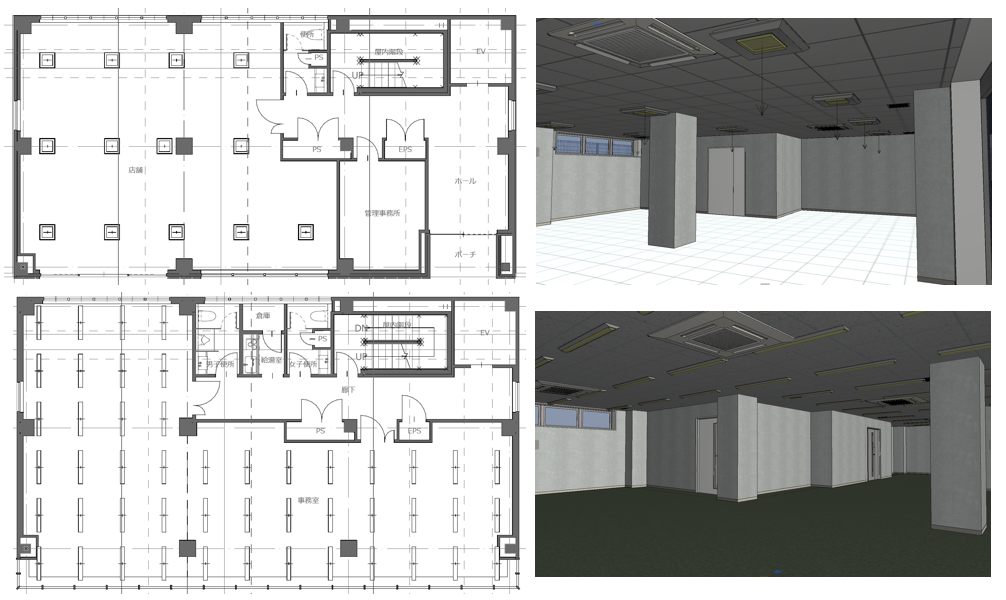

配置結果例
