直線階段とU字階段の照度計算を行うときに使用します。
|
常時照明計算時にのみ反射率を考慮した計算ができます。
非常照明計算時は反射を考慮しない直射照度計算です。階段の段や壁による影は考慮されません。
階段の踏面の境は高さの高い方を計算します。
|

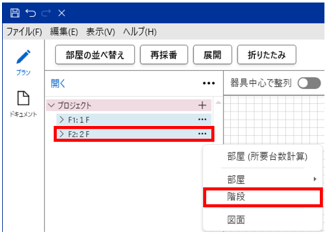

- ツリーよりフロア（例：2F）「…」→「階段」を選択します。

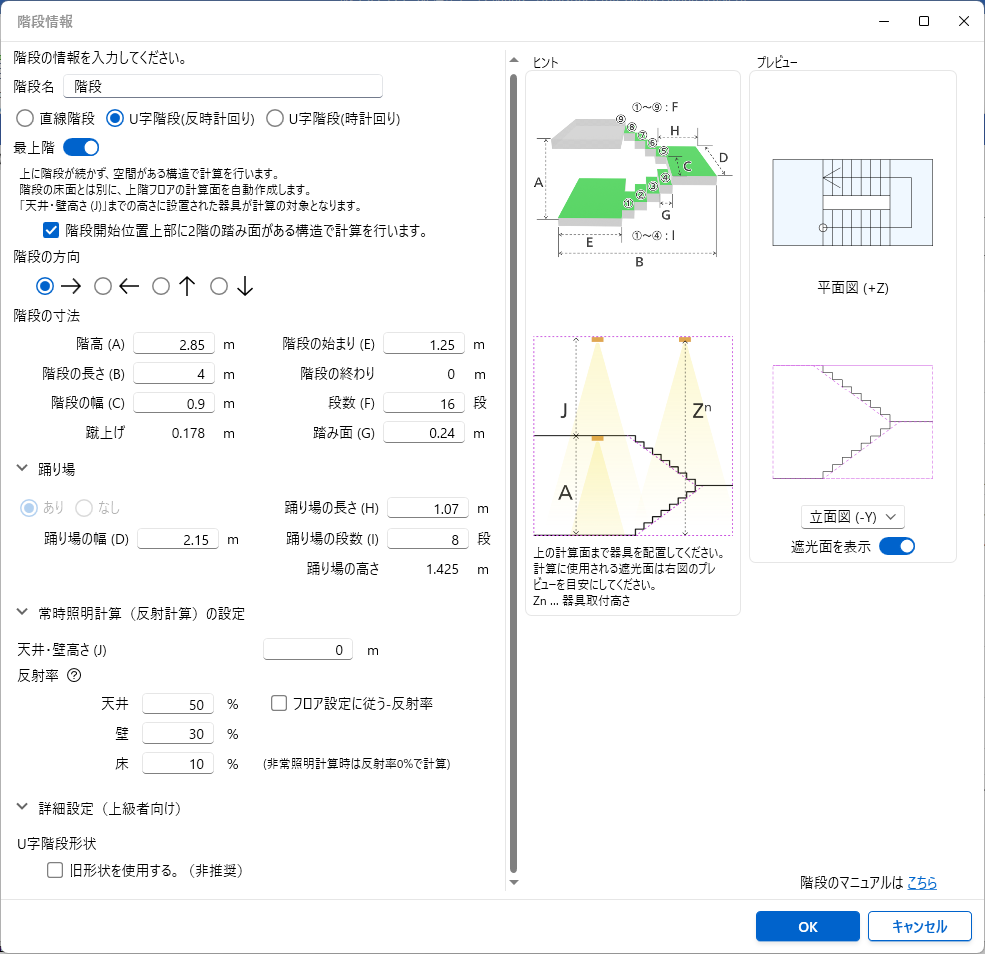

- 階段情報を設定し「ＯＫ」をクリックします。
|
|
直線階段
|
：直線型の階段を設定します。
|
|
U字階段 (半時計回り/時計回り)
|
：U字型の階段を設定します。
階段と階段の間に壁は設定されません。
|
|
吹き抜け
|
：[あり] 階段が続かず、空間がある状態で計算ができます。
[なし] 階段が続いた状態を考慮した計算ができます。
※[あり]を選択時には、階段開始位置上部に2階がある状態でも計算ができます。
|
|
階段の方向
|
：図面に対して階段の方向を4パターン選択できます。
矢印の根元が階段の始まる位置となり「→」矢印が指す方向に向かって階が上がります。
|
|
階段の寸法
|
：ガイド図を参考に設定してください。
|
|
常時照明計算(反射計算)の設定
（常時照明計算時のみ反映されます）
|
天井・壁高さ
|
：階高から立ち上げる天井および壁の高さを入力します。
|
|
反射率
|
：天井・壁・床の反射率を設定します。
※常時照明計算時のみ有効です。非常時計算には、反映されません。
|
|
U字階段形状
|
：「旧形状を使用する」にチェックを入れることで旧形状にて計算できます。
|
|
- メインビューの空白部分に配置されます。移動する場合は＋カーソルで任意の場所に移動してください。
- 照明器具を配置します。

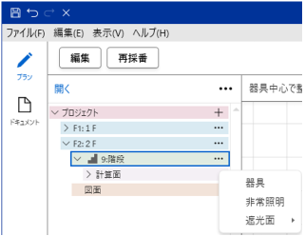

ツリーより部屋/スペース（例：階段）の「…」→「器具/非常照明」を選択します。

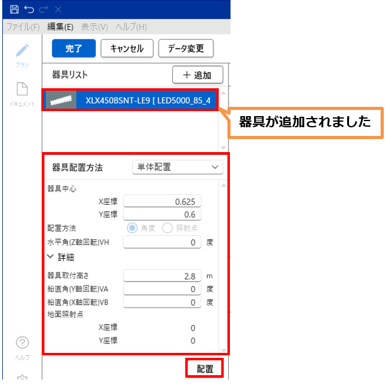

- 品番選択後、[器具配置方法]を次のように設定し「配置」をクリックします。
器具が配置されます。
|
|
|
■ご注意
[器具配置方法]では、「器具取付高さ」が０ｍとして デフォルト設定されています。
数値を入力するときは、 [詳細]ボタンをクリックして展開し入力してください。
|
|
