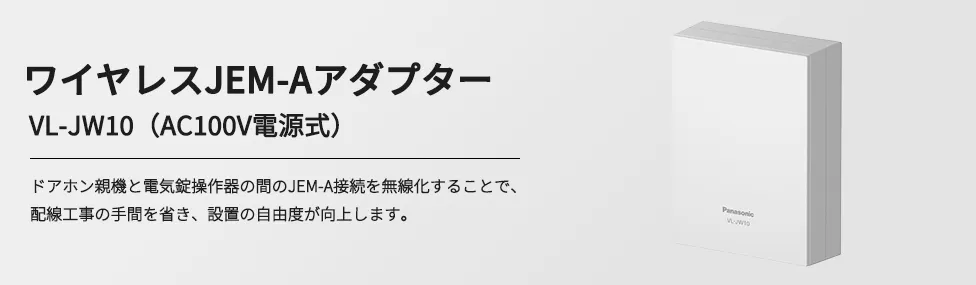

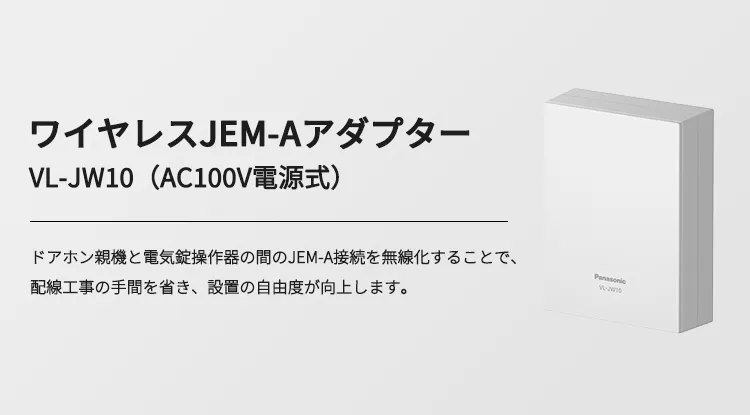

ワイヤレスJEMAアダプターVL-JW10
特長
施工性の向上／工数削減
従来のJEM-A配線機器とドアホンの無線接続を可能にします。ドアホンとJEM-Aアダプターを無線で連携できるので、お家のリニューアルやリフォーム時に施工の簡素化が可能なワイヤレスJEM-Aアダプターです。

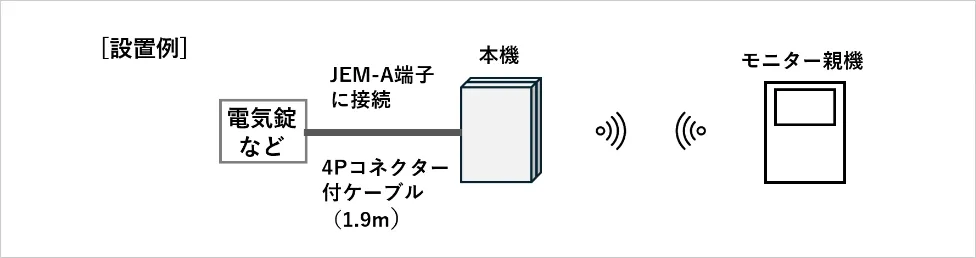

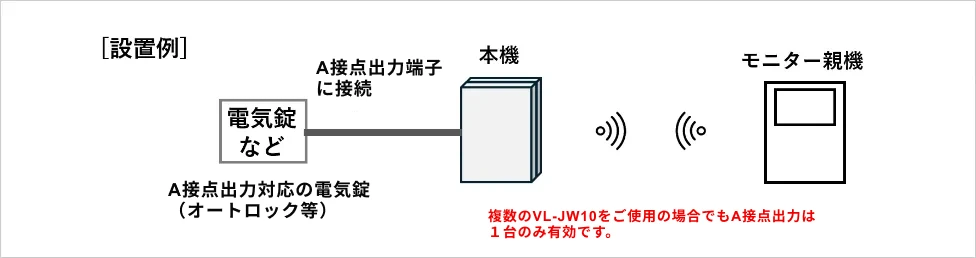

●ドアホン親機とDECT無線通信で配線不要
- モニター親機から100ｍ以内（間に障害物がない場合）。
- 無線JEM-AアダプターにはAC100Vは必要です。

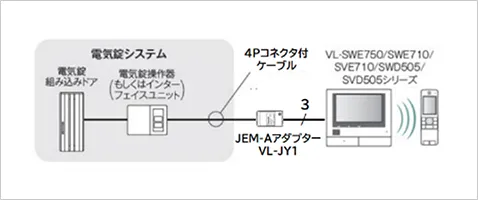

【導入前】

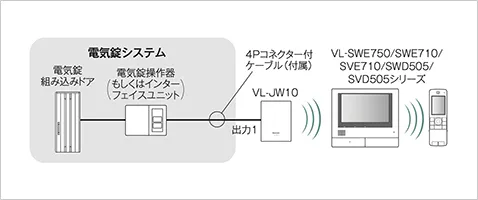

【導入後】
●露出・半埋め込み取り付けに対応

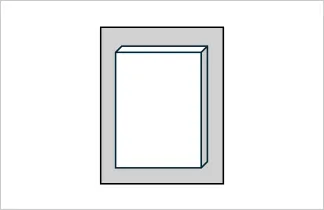

埋込設置
（JIS1個用BOXに半埋め）
電源は電源コードを外して直結。
ケーブル類は壁の中に処理。

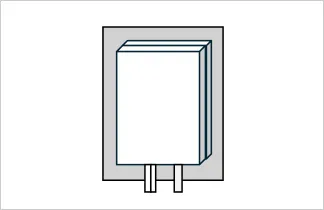

埋め込み設置
（露出でネジ止め）
電源は電源コードを使用。
ケーブル類は露出して配線。

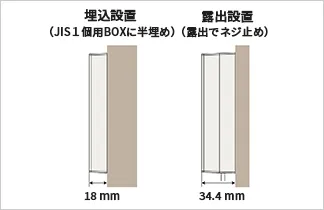

横から見た図

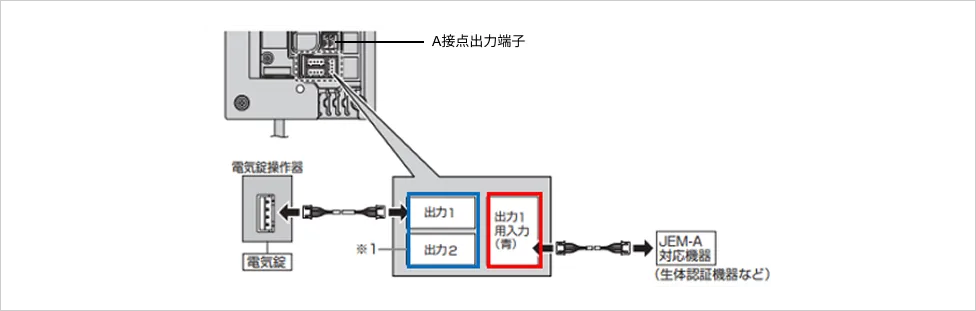

JEM-A対応機器とドアホン連携について

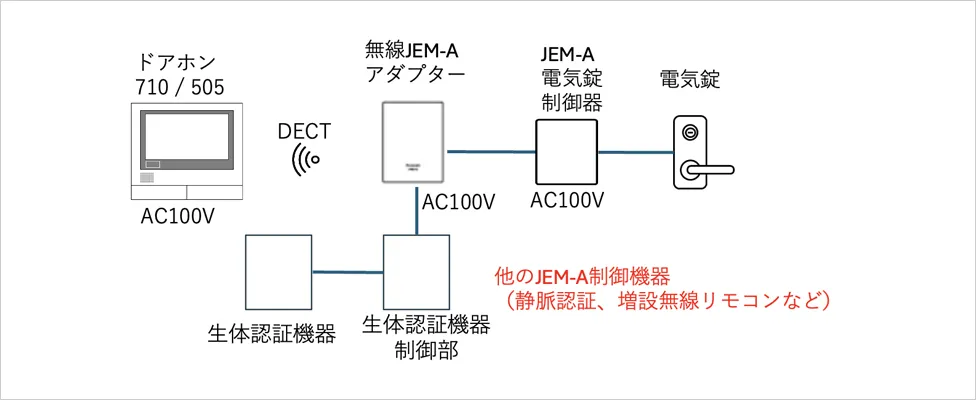

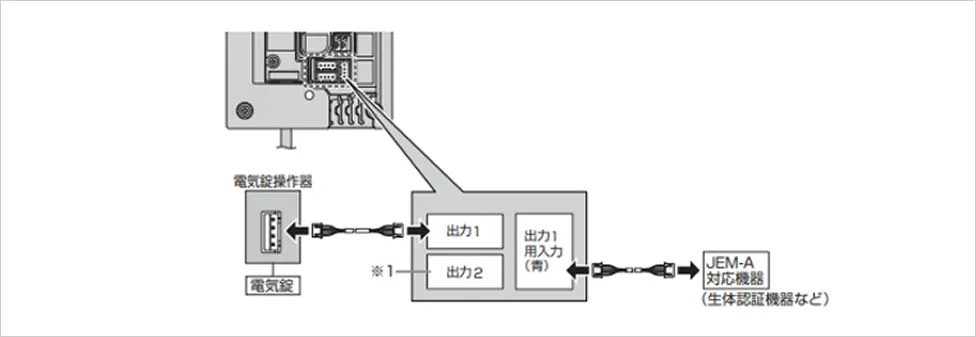

（1）JEM-A入力にも対応
本機はJEM-A入力を搭載しているため、JEM-A入力が必要な電気錠制御器でも、ドアホンと併用して問題なく使用できます。
（2）その他JEMｰA規格対応機器との連携
エアコン、電動シャッターなどのJEM-A規格対応機器についてもドアホンとの連携が可能になります。
具体的な現場事例について
実際の現場ではこんなことにお困りではないでしょうか？

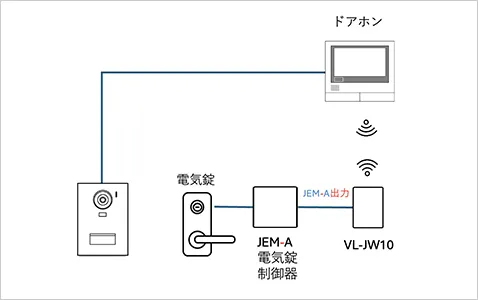

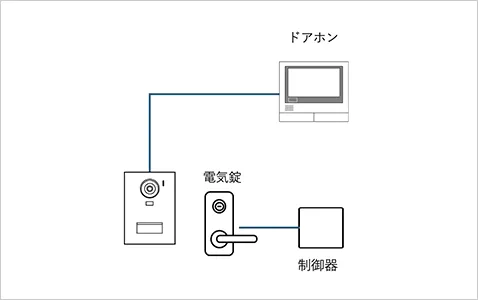

（1）配線ができない場合
既存の電気錠をリフォームでドアホンまでは連携していない。
↓
JEM-Aアダプターとモニター親機は無線（DECT）接続で配線不要となりワイヤレスJEMｰAアダプターを介して解決できます。
【導入前】
【導入後】

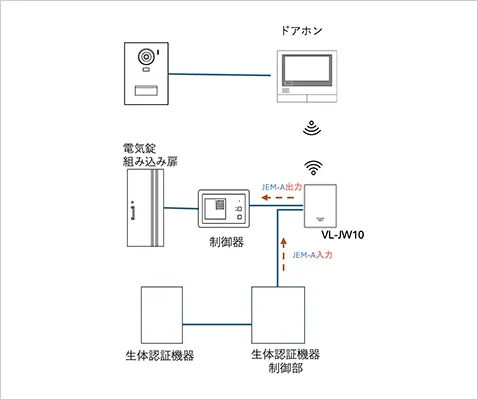

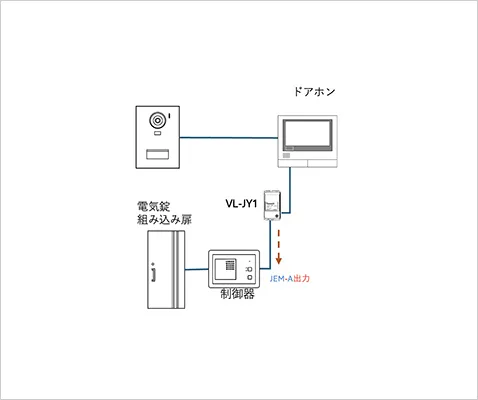

（2）JEM-A入力がある機器を使って機能拡張したい場合（ドアホン＋電気錠＋静脈認証）
ワイヤレスJEM-AアダプターにはJEM-A出力ポートとJEM-A入力ポートがあるので機能拡張が簡単！
【導入前】
【導入後】

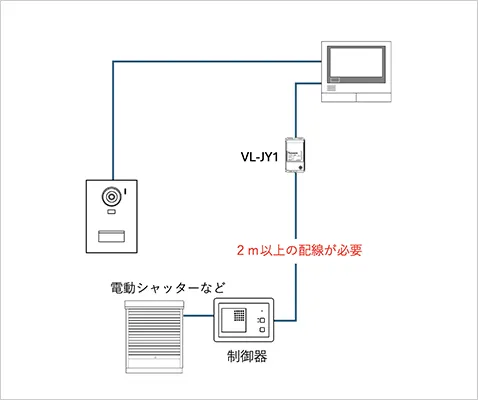

●JEM-Aコードが2ｍでは足りない場合
- 配線については、製品に付属コードを切断し、端子をご利用ください。
＜2ｍ以上の配線が必要な場合＞
①電線の被覆を剥く
②電線を圧着端子に差し込む
③適切な圧着工具で芯線と被覆をそれぞれ圧着
ご注意事項
本機に接続可能な動作確認済みのJEMｰA対応機器の詳細を下記サイトでご確認ください。
弊社環境で接続を確認できていますが、長さ2m以上のケーブルはJEM-A規格準拠ではないため、すべての環境での接続を担保するものではありません。
https://av.jpn.support.panasonic.com/support/hnavi/product/jw10/connect/index.html
商品ラインアップ
JEM-Aアダプター
仕様
| 電源 | AC100V、50Hz/60Hz |
|---|---|
| 消費電力 | 動作時:約1.0W 待機時:約0.5W |
| 外形寸法 （高さ×幅×奥行） |
露出時:約121mm × 91mm × 34.4mm（電源コード含まず） 埋込時:約119.9mm × 89.9mm × 18mm |
| 質量 | 約300 g |
| 取付方法 |
露出取り付け（電源コード式）（コードの長さ:約1.5m） 埋込取り付け（JIS 1個用スイッチボックス適合） |
| 使用環境条件 | 周囲温度: 0 ℃〜+40 ℃ 湿度: 90 %RH以下（結露なきこと） |
| JEM-A端子 （HA端子） |
入力:1系統（出力1端子への入力固定） 出力:2系統※ |
| A接点出力端子 | 出力1系統※ |
| 無線通信方式 | DECT:1.9 GHz TDMA-WB |
| 接続可能なテレビドアホン | VL-SWE750/SWE710/SVE710/SWD505/SVD505シリーズ |
- VL-SWE750/SWE710/SVE710/SWD505/SVD505シリーズは出力１のみ対応しております。 出力2、A接点出力には対応しておりません。
