VL-SWE720KS/VL-SWE720KF/VL-SVE720KS/VL-SVE720KF
特長

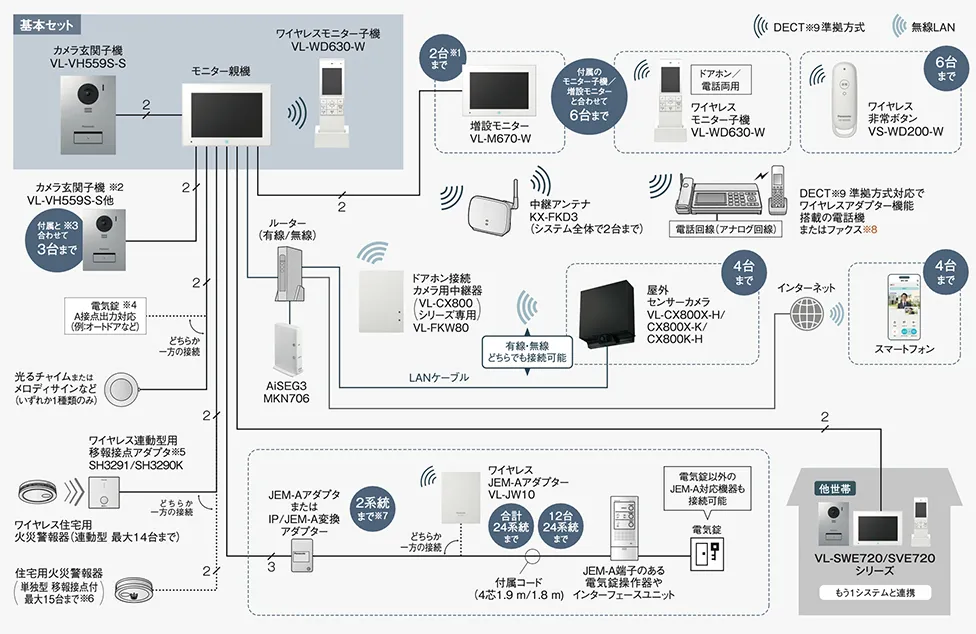

システムイメージ図
- 2台ともモニター親機からの配線となります。
- VL-VH559S-Sの代わりにVL-VH576F-Kも接続できます。（仕様や機能が異なります。）
- カメラ玄関子機を3台接続時は、増設モニターまたは他世帯親機いずれか1台の接続が可能です。カメラ玄関子機を2台までの接続時は、増設モニター、他世帯親機両方の接続が可能です。
- 本機に接続する電気錠のうち1系統を「A接点出力対応」の電気錠にすることができます。
- 単独型の住宅用火災警報器（移報接点付き）を接続する場合は不要です。ワイヤレス連動型用移報接点アダプタ「SH3291/SH3290K」で、火災警報器を接続するときは移報接点アダプタと火災警報器から、それぞれ本体を1m以上離してください。（近接すると、移報接点アダプタと火災警報器間の電波到達距離が短くなる場合があります）
- 他社製の火災警報器の接続は1台のみです。また、他社製とパナソニック製を混在して接続することはできません。
- 1系統につき1台のJEM-Aアダプタが必要です。
- 電話機／ファクスを接続しても、モニター親機と電話機／ファクス間では、室内通話やドアホン通話の転送はできません。（ただし、VL-WD630-Wが登録可能な電話機・ファクスであれば、VL-WD630-Wとの室内通話は可能です。）
- DECT（Digital Enhanced Cordless Telecommunications）はETSＩ（欧州電気通信標準化機構）の商標で、世界で広く普及している無線通信方式のひとつです。当社の製品はARIB（一般社団法人電波産業会）の標準規格「ARIB STD-T101」に準拠しています。
- 「外でもドアホン」は住宅用として開発しているため住宅以外の建物でのご使用は電波に影響を及ぼす可能性があります。
商品ラインアップ
VL-SWE720KS
AI顔認証・AI人検知機能を搭載し、安心をサポートするドアホン
ワイヤレスモニター付
テレビドアホン3-7タイプ
（電源コード式※1 コード長：約1.5 m）
［基本システムセット（各1台）］
●カメラ玄関子機 ●モニター親機
●ワイヤレスモニター子機
VL-SWE720KF
AI顔認証・AI人検知機能を搭載し、安心をサポートするドアホン
ワイヤレスモニター付
テレビドアホン3-7タイプ
電源コード式※1 コード長：約1.5 m）
［基本システムセット（各1台）
●カメラ玄関子機 ●モニター親機
●ワイヤレスモニター子機
- モニター親機・増設モニターは、電源コードを外すと電源直結式になります。
- モニター親機の単品販売はおこなっておりません。
別売品
| 商品画像 | 品番 | 品名 | 希望小売価格 |
|---|---|---|---|
|
|
カメラ玄関子機（露出/埋込両用型） |
50,500円（税抜） |
|
|
|
カメラ玄関子機（露出型） |
32,000円（税抜） |
|
|
|
ワイヤレスモニター子機 |
34,200円（税抜） |
|
|
|
増設モニター（電源コード式※1 コード長：約1.5m） |
オープン価格 |
|
|
|
ワイヤレス非常ボタン |
オープン価格 |
|
|
|

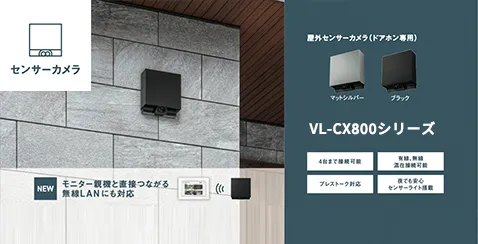

電源コード式 屋外センサーカメラ |
オープン価格 |
|
|
電源直結式 屋外センサーカメラ |
|||
|
電源直結式 屋外センサーカメラ |
|||
|
|
ドアホン接続カメラ用中継器（VL-CX800シリーズ専用） |
オープン価格 |
仕様
プラン例
カメラ玄関子機
| 品番 | VL-VH576F-K / VL-VH559S-S |
|---|---|
| 電源 | モニター親機より供給 |
| 外形寸法(mm) （高さ×幅×奥行）（突起部除く） |
〈VL-VH576F-K〉約131 × 99 × 26.5
〈VL-VH559S-S〉露出時：約170 × 119 × 26.4
埋込時：約170 × 119 × 23.1（奥行には、埋込部5.6含む） |
| 質量 |
〈VL-VH576F-K〉約195g
〈VL-VH559S-S〉露出時：約390g／埋込時：約340g
|
| 使用環境条件 | 周囲温度：-10℃〜+50℃ 湿度：90％以下 |
| 最大画角 | 水平：約170°、垂直：約90° |
| 取付方法 |
露出時：JIS 1個用スイッチボックス適合 埋込時（VL-VH559S-Sのみ）：JIS 3個用スイッチボックス適合 |
| 最低被写体照度 | 0.5ルクス（カメラから約50cm以内） |
| 照明方法 | LEDライト（照明用ランプ） |
| 防水性・防塵性 |
〈VL-VH576F-K〉IP44※1 〈VL-VH559S-S〉IP54※2 |
-
防塵性規格等級4：直径1.0 mm以上の固形物が侵入しないレベル。
防水性規格等級4：あらゆる方向からの飛まつによる水によっても有害な影響を及ぼさないレベル。 -
防塵性規格等級5：機器の所定動作および安全性を阻害する塵埃は入らないレベル。
防水性規格等級4：あらゆる方向からの飛沫による水によっても有害な影響を及ぼさないレベル。
モニター親機
| 品番 | VL-MX70A-W |
|---|---|
| 電源 | AC100 V（50 Hz／60 Hz） |
| 消費電力 |
玄関子機1台接続時： 待機時：約6.3 W 動作時：約10.5 W 最大構成時： 待機時：約12.5 W 動作時：約16 W |
| 外形寸法 （高さ×幅×奥行） |
約135 mm × 192 mm × 29 mm（突起部除く） |
| 質量 | 約650 g（壁掛け金具無し） |
| 使用環境条件 |
周囲温度：0℃〜+40℃ 湿度：90％以下 |
| 画面表示 | 約7型ワイドカラー液晶ディスプレイ |
| 取付方法 | 露出壁掛け（壁掛け金具付属） |
| 無線通信方式 | 2.4GHz／1.9GHz TDMA-WB |
ワイヤレスモニター子機
| 品番 | VL-WD630-W |
|---|---|
| 電源 |
専用ニッケル水素電池 （品番：KX-FAN57）（DC 2.4 V）（650 mAh） |
| 外形寸法 （高さ×幅×奥行） |
約170 mm × 52.5 mm × 25.5 mm（突起部除く） |
| 質量 | 約180 g（電池パック含む） |
| 使用環境条件 |
周囲温度：0℃〜+40℃ 湿度：90％以下 |
| 画面表示 | 約2.7型カラー液晶ディスプレイ |
| 無線通信方式 | 1.9 GHz TDMA-WB |
| 使用時間※1 |
ドアホン通話（スピーカーホン）：約1.5時間※2 外線通話※3（受話口での通話）：約5時間※4 待機時間：約100時間 |
| 充電時間※5 | 約8時間 |
| 使用可能距離 | 約100 m／親機との見通し距離 |
- 充電完了の状態で、使用環境温度が20 ℃のとき。
- 10分間隔で約2分間通話をした場合の累積通話時間。
- 電話/ファクス親機に増設時。
- スピーカーホンでの通話や、電波状態が悪いところでの使用は、連続使用時間が短くなります。
- 使用環境温度が20 ℃、電源電圧がAC100 Vのときの時間です。使用環境温度が低いときや、電源電圧が低いときは、充電時間が長くなります。
