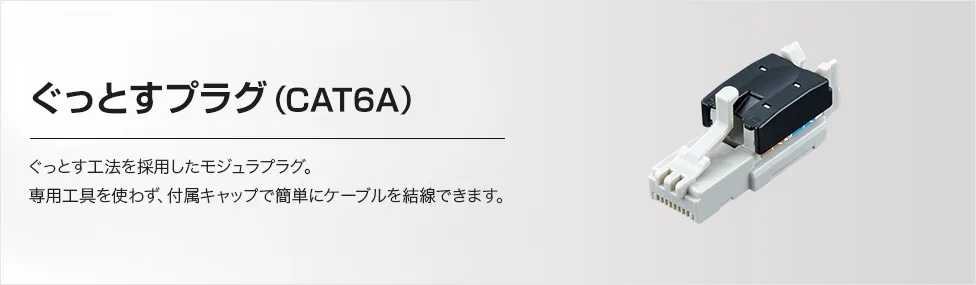

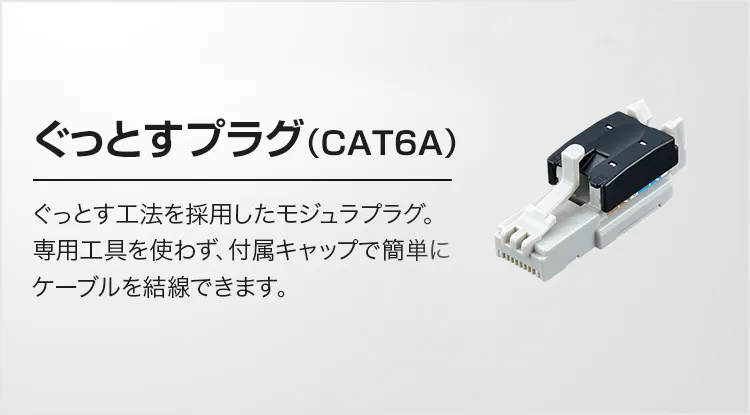

情報配線システム：ぐっとすプラグ（CAT6A）
特長
工具なしでもラクラク結線
キャップでぐっと！仕上がりGOOD!!の施工方法「ぐっとす工法」
キャップでぐっと！
[省施工]本体付属のキャップが工具に早変わり。キャップの先端をぐっと差し込み、簡単に結線ができます。

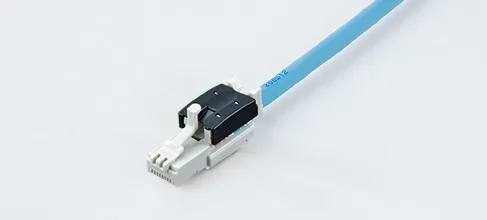

仕上がりGOOD！！
美しい仕上がりで、施工者による施工後の性能のバラツキを軽減。システム本来の能力を十分に発揮できます。

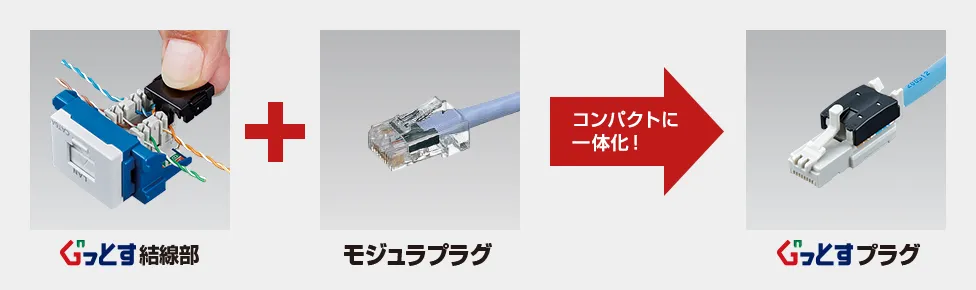

ぐっとす結線部とモジュラプラグをコンパクトに一体化
商品ラインアップ
| 姿図 | 品番 | 品名 | 希望小売価格 （税抜） |
|---|---|---|---|
 |
NR3556 | ぐっとすプラグ（CAT6A） | 5,600円 |
- 注1）CAT6A配線システムの性能を確保するため、当社製モジュラジャックと組み合わせてご使用ください。
〈推奨ケーブル〉日本製線(株)CAT6A対応UTPケーブル - 注2）張力止め構造を備えていない仕様のため、露出状態でのご使用はおすすめしておりません。
結線方法・結線図
結線方法

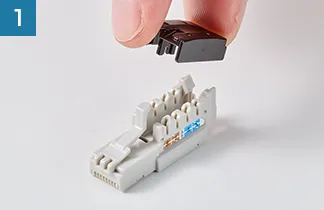

突起を引き上げてキャップを外す。

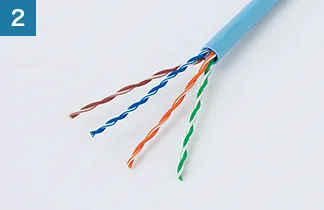

ケーブル外被を50mm程度むく。

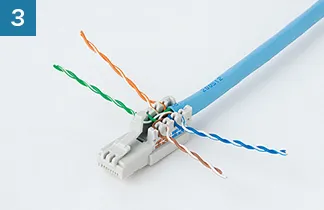

心線をラベルのAまたはBの色に合わせて溝に挿入する。
キャップの側面で心線をぐっと押し込む。

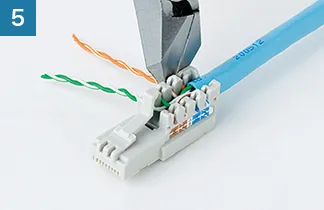

余線を1mm以下に切断し、キャップをはめる。
結線図
適応電線：φ0.5mm4対UTPケーブル（CAT6）（CAT6A）

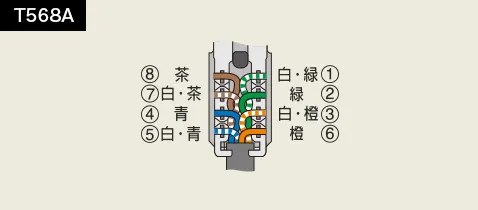

T568A

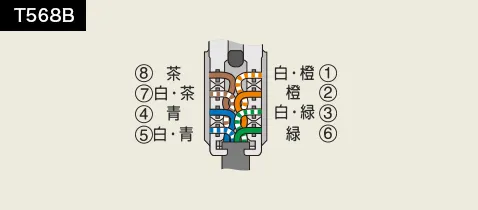

T568B
LAN配線の規格にて、T568AとT568Bの2通りの結線方法が定められています。
- 1 施工時には、ケーブルの両端で統一する必要があります。
