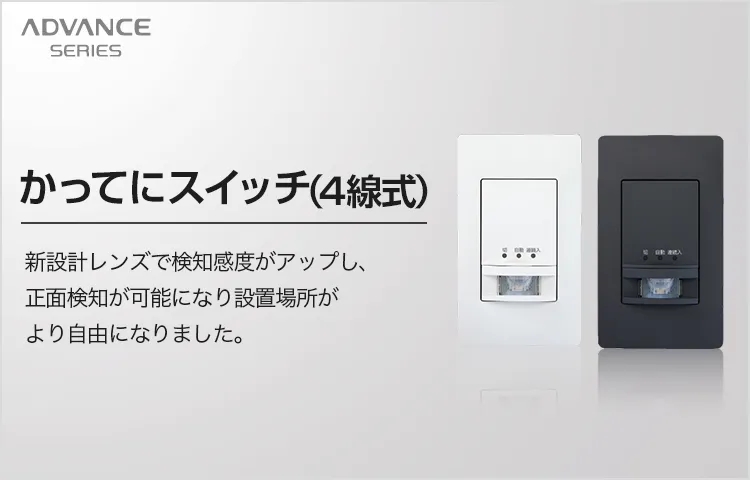

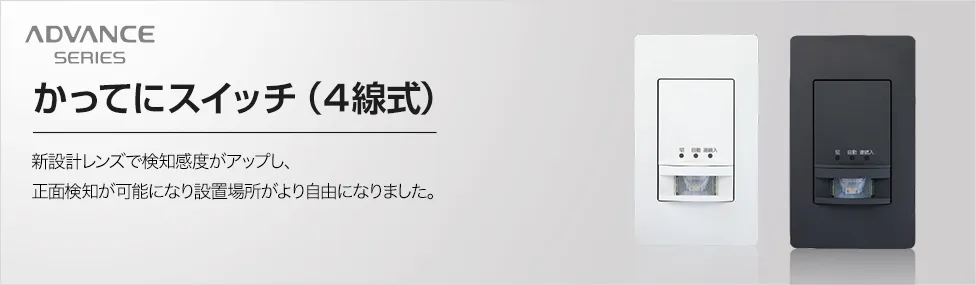

アドバンスシリーズ：[壁取付]かってにスイッチ(4線式)

正面検知が可能になり、設置場所がより自由になりました。廊下・階段・内玄関への設置がおすすめです。

従来品のセンサ子器（DC12Vタイプ）が使え、接続できる子器の種類が豊富になりました。

照明の「切─自動─連続入」の切り替えが手元で行えます。

最大3箇所で検知することができます。

水平方向

垂直方向

検知部の角度調整は左右についている扉をスライドさせ、下記範囲内で検知範囲を調整できます。

• エリア制限（角度）は目安です。検知エリア（角度）は温度差にも影響を受けますので、想定される実環境（周囲温度を含む）にて検知エリアの調整を行ってください。

• 注1）検知範囲以遠【A】でも検知能力が備わっているため、室温と体温差が大きい場合は上記検知範囲外でも検知する場合があります。
• 注2）検知距離については温度差等の影響で想定以上に変動する場合がありますので、器具の取り付け位置、方向については【A】の範囲についても十分にご留意の上ご検討ください。

水平方向

垂直方向

• 玄関ドア方向に検知範囲設定してください。(玄関ドアを開けたとき、すぐに検知させるためです。)
• ホールなどに観葉樹など、ゆれるものがある場合は、検知範囲制限カバーで角度調整し、検知外にしてください。
• 玄関収納などで検知範囲が遮られないように取付位置を設定してください。

4線配線

3線配線

応用配線

• 子器（WTA19119□、WTK29118□などのDC12Vタイプ）を合計2台まで取付可能。

• 注1）従来品DC15Vタイプは使用できません。
• 注2）親器･子器間の配線は線間電圧DC12Vですが、対地電圧AC100Vのため、適用電線(Φ1.6 Φ2.0単線)以外使用しないでください。

ご使用いただける当社製照明器具の最新情報については、下記からご確認ください。
