アドバンスシリーズ LED専用[トイレ壁取付]かってにスイッチ(屋内タイプ・4線式) 1台のスイッチで照明と換気扇が連動しON/OFFできます。新レンズの採用で感度が向上し、検知できる距離がアップ。暗い壁紙のトイレになじむマットグレー色もラインアップ。アドバンスシリーズ LED専用[トイレ壁取付]かってにスイッチ(屋内タイプ・4線式) 1台のスイッチで照明と換気扇が連動しON/OFFできます。新レンズの採用で感度が向上し、検知できる距離がアップ。暗い壁紙のトイレになじむマットグレー色もラインアップ。

特長

動作イメージ

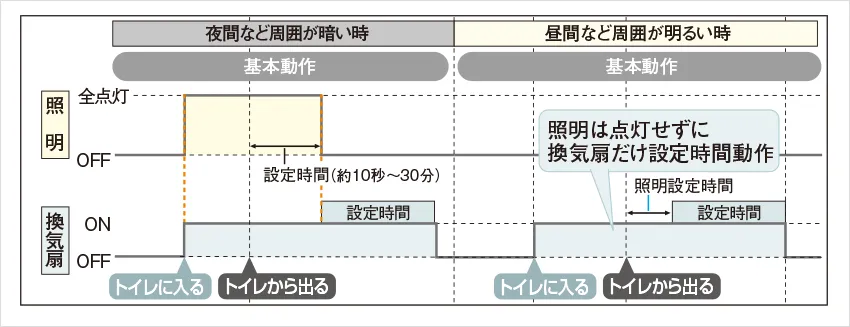

基本動作

センサが人の動きを感知して照明と換気扇をON/OFF。
周囲が暗い時はどちらもON、明るいときは換気扇のみONし、人がいなくなると自動OFFします。

基本動作① 夜間など周囲が暗い時

基本動作① 夜間など周囲が暗い時

周囲が暗い時は、照明も換気扇もON。人がいなくなると自動OFF。

基本動作② 昼間など周囲が明るい時

基本動作② 昼間など周囲が明るい時

周囲が明るい時、換気扇のみON。人がいなくなると自動OFF。

基本動作

商品ラインアップ

WTA1614W

WTA1614W

WTA1614H

希望小売価格 12,400円(税抜)

NEWWTA1614B

希望小売価格 14,200円(税抜)

[トイレ壁取付]熱線センサ付自動スイッチ

(4線式)(LED対応)
(換気扇連動用)
(検知後連続点灯時間 約10秒~30分可変形)
(明るさセンサ・手動スイッチ付)
(LED照明・蛍光灯※1の場合、換気扇遅れOFF機能付)
(W:マットホワイト、H:マットグレー、B:マットブラック)
(照明:1.2A 100V AC)
(換気扇:1A 100V AC)

※1 インバータ含む

  • ・周囲温度範囲は0℃~35℃でご使用ください。
  • ・ほんのり点灯モードはついておりませんので常時100%点灯します。
  • ・換気扇だけの接続でも動作します。
  • 子器は接続できません。

接続灯数

LED照明(当社製)

簡易的な確認は下記を参照してください。

  • ・電源ユニット別置型の場合は、接続するLEDユニットの数に関わらず、電源ユニットの最大接続容量で算出してください。
  • ・複数タイプの照明器具を組み合わせる場合は、以下のように算出してください。

例)WTK24818(8Aタイプ)に、Bの照明器具50W×2灯とDLED電球3灯を接続する場合

  • ・接続台数表(当社製)(簡易計算表)
センサ定格 1.2A※1 3A 8A
100V 200V 100V 200V
LED照明
A 電源ユニット
内蔵
(一体)型
消費電力 0.2W〜10W
未満
センサのLED照明
最大接続台数
6台 12台 - 24台 -
B 10W〜110W
未満
センサのLED照明
最大接続容量
60W 120W 120W 240W 480W
C 電源ユニット別置型 センサの電源ユニット
最大接続容量
60W 120W - 240W -
D LED電球
(装飾電球を除く)
E11/E17 3 7 - 14 -
E26 3 7 - 14 -

※1)WTK2611K、WTK26111K、WTK2614K、WTK1614W、WTK2604、WTA1614□

  • ボルトフリーLED照明器具を200V(単相3線などの接地極のない電源)で使用する場合は、電磁接触器(両切)を接続してご使用ください。
    両切スイッチと組み合わせない場合、照明器具の特性により、消灯後もランプが薄暗く点灯するものがあります。

品番ごとの確認は下記を参照してください。

  • ・住宅用LED照明器具との接続は、下記リンク先からご確認いただけます。

LED照明・高機能スイッチ接続確認ツール

  • ・施設・店舗用LED照明器具との接続は、照明器具の入力電流の合計が1A以下、突入電流の合計が130A以下でお使いください。

インバータ照明器具・蛍光灯

下記リンク先からご確認いただけます。

インバータ照明器具・蛍光灯接続台数表

白熱灯・換気扇

  100V
白熱灯 120Wまで
換気扇 1〜100Wまで

表に記載のないLED照明・蛍光灯(インバータ照明器具含む)(他社製含む)

照明器具の入力電流の合計が1A以下、突入電流の合計が130A以下になるようにしてください。

組合せ例

組合せ例 スイッチ スイッチプレート

WTA1811W

WTA1614W

(マットホワイト)

希望小売価格
12,400円(税抜)

WTA1614H

(マットグレー)
もあります。

NEWWTA1614B

(マットブラック)
もあります。

希望小売価格
14,200円(税抜)

WTA7101WK

WTA7101WK
(マットホワイト)

希望小売価格
330円(税抜)

WTA7101HK
(マットグレー)
もあります。

WTA7101FK
(マットベージュ)
もあります。

NEWWTA7101BK
(マットブラック)
もあります。

希望小売価格
430円(税抜)

仕様・各種図面

仕様

定格 AC 100V
負荷容量 照明 1.2A 100V AC
換気扇 1A 100V AC
消費電力 1W
開閉回数 100,000回
検知方式 熱線レベル変化分検知
検出動作速度 0.3~1m/s
適合ボックス 1コ用スイッチボックス
適用配線 Φ1.6 φ2.0単線専用
使用周囲温度 0℃~35℃

配線図(WTA1614W、WTA1614H、WTA1614B)

基本配線(4線配線)

基本配線(4線配線)

基本配線(3線配線)

基本配線(3線配線)

寸法図(寸法表示単位mm)

WTA1614W、WTA1614H、WTA1614B

WTA1614W、WTA1614H、WTA1614B

検知範囲について

正面に近づく方向は、約2mまで可能になりました。

水平方向

水平方向

垂直方向

垂直方向

検知部の角度調整は左右についている扉をスライドさせ、右図(または下図)範囲内で検知範囲を調整できます。

検知部の角度調整は左右についている扉をスライドさせ、右図(または下図)範囲内で検知範囲を調整できます。

トイレの設置例

検知範囲が2タイプあります。

側面設置の場合(推奨)

側面設置の場合(推奨)

正面設置の場合(側面にセンサを取り付けできない場合)

正面設置の場合(側面にセンサを取り付けできない場合)

使用者に合わせて取付位置を検討してください。

小さな子どもやお年寄りがいる家庭の場合

小さな子どもやお年寄りがいる家庭の場合

エリア制限ができます

エリア制限ができます
注1)
検知範囲内に遮蔽物(手すりなど)があると、検知動作しないことがありますので、取付位置を十分ご検討ください。
注2)
検知範囲内に動く物、揺れる物(カーテンなど)、熱源(ヒーターなど)自動で開閉する便座があると、検知動作することがありますが、故障ではありません。
注3)
自動で開閉する便座に使用されるセンサとは干渉することはありません。

各部の名称と設定方法

各種調整ツマミ

各種調整ツマミ

照明と換気扇の連動切替え

照明と換気扇の連動切替え

手動スイッチ(「切」「自動」「連続入」の切り替え)

手動スイッチ(「切」「自動」「連続入」の切り替え)
