[LED]埋込調光スイッチ LED照明の調光で、豊かなシーンの演出と省エネの両立を実現。[LED]埋込調光スイッチ LED照明の調光で、豊かなシーンの演出と省エネの両立を実現。

特長

【1】LED照明用に新開発した調光回路を採用。

低電流領域で安定駆動できる技術開発により、ちらつきを抑え、LED照明の安定した調光を可能にしました。
明るさ約0%~100%の範囲でスムーズに調光できます。
(LED照明器具やLED電球の種類によって調光可能範囲は異なります。)

【1】 LED照明用に新開発した調光回路を採用。

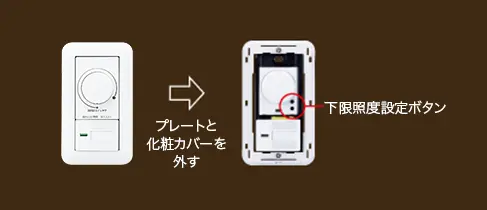

【2】下限照度設定が可能。

LED照明器具やLED電球の種類によって、調光可能範囲が0%~100%や5%~100%のように異なります。調光可能範囲が5%~100%のような場合、0~5%の領域で調光しようとするとちらつきや不点灯などの現象が起こります。その場合に、照明がちらつかない位置で下限照度を設定できる機能をスイッチに搭載しました。

【2】 下限照度設定が可能。

【3】調光対応のLED照明が接続可能。

ご使用いただけるLED照明の最新情報については、調光スイッチの調光可能型LED照明器具(LED電球を含む)接続台数表でご確認ください。

調光実演ムービー

調光実演ムービー

商品ラインアップ

[LED] 埋込調光スイッチ(ロータリー式)(1.6A)

WT57511W

[LED] 埋込調光スイッチB(片切)

WT57511W
WT57511F

希望小売価格 8,500円(税抜)

(適合LED専用1.6A)
(ロータリー式)
(下限照度設定機能付)
(W:ホワイト、F:ベージュ)

WTC57521W

[LED] 埋込調光スイッチC(片切・3路両用)

WTC57521W
WTC57521F

希望小売価格 9,000円(税抜)

(ほたるスイッチC)
(適合LED専用1.6A)
(ロータリー式)
(下限照度設定機能付)
(W:ホワイト、F:ベージュ)

[LED] 埋込調光スイッチ(ロータリー式)(3.2A)

WTC7101W

[LED] 埋込調光スイッチC(片切・3路配線対応形)

WTC57523W

希望小売価格 11,900円(税抜)

WTC57523F

希望小売価格 11,900円(税抜)

([電子]ほたるスイッチC)
(適合LED専用3.2A)
(ロータリー式)
(下限照度設定機能付)
(W:ホワイト、F:ベージュ)

適合プレート

WTC7101W

ラウンド

WTC7101W
WTC7101F

希望小売価格 170円(税抜)

(W:ホワイト、F:ベージュ)

WT8101W

スクエア

WT8101W
WT8101F

希望小売価格 170円(税抜)

(W:ホワイト、F:ベージュ)

[電子] スイッチ(ほたる機能付)

[LED] 埋込調光スイッチ(ロータリー式)(3.2A)で2ヵ所、3ヵ所操作する場合は、電子スイッチ(子器)を接続ください。

WT5652

[子器] 3路配線対応形埋込

WT5652

希望小売価格 2,900円(税抜)

WT5654

[子器] 4路配線対応形埋込

WT5654

希望小売価格 3,200円(税抜)

  • 子器のみの使用はできません。
  • 2ヵ所、3ヵ所操作する場合は電子スイッチ(子器)(WT5652、WT5654)しか接続できません。

仕様・各種図面

仕様

  WT57511W / WTC57521W WTC57523W
定格 160VA AC100V 320VA AC100V
定格周波数 50Hz/60Hz 50Hz/60Hz
調光範囲 (照度比)約0.1%~100%(白熱灯の場合※) (照度比)約0%~100%(白熱灯の場合※)
下限照度設定範囲 (照度比)約0.1%~40%(白熱灯の場合※) (照度比)約0%~40%(白熱灯の場合※)
使用可能温度 ー10℃~40℃
  • LED照明器具は調光範囲や下限照度設定範囲が異なる場合があります。
    また、同じ調光レベルでも、LED照明器具の特性により、明るさは異なります。

配線図

WT57511W・F(1.6A)

WT57511W・F(1.6A)

WTC57521W・F(1.6A)
各スイッチは調光した明るさで照明を点灯/消灯できます。

1ヵ所から操作する場合

1ヵ所から操作する場合

2ヵ所から操作する場合

2ヵ所から操作する場合

3ヵ所から操作する場合

3ヵ所から操作する場合
注)
“ほたるスイッチ”を2コ組み合わせて使用する場合、適合LED照明を2灯以上接続してください。
1灯だけでは、ぼんやり点灯するなど正常に調光できない場合があります。
注)
WTC57521W・Fと組み合わせて使用できる“ほたるスイッチ”は2コまでです。3コ以上組み合わせて使用する場合は、表示なしスイッチ(WT5002WT5004Kなど)をご使用ください。
  • ※表示ランプの点灯が不安定になります。

WTC57523W・F(3.2A)

必ず①-①、③-③間を接続してください。誤った接続をすると正常に動作しません。万一、①-③間を誤結線をした際は結線を正常に戻すと再使用可能です。
子器はWT5652(3路対応)、WT5654(4路対応)各1台、合計2台まで接続可能です。

1ヵ所で操作する場合

1ヵ所で操作する場合

2ヵ所で操作する場合(3路配線)

2ヵ所で操作する場合(3路配線)

3ヵ所で操作する場合(4路配線)

3ヵ所で操作する場合(4路配線)

寸法図(寸法表示単位:mm)

WT57511W・F

WT57511W・F

WTC57521W・F / WTC57523W・F

WTC57521W・F / WTC57523W
