ワイド21:[換気扇連動型]かってにスイッチ(トイレ壁取付)
![[換気扇連動型]かってにスイッチ(トイレ壁取付) 1台のスイッチで照明と換気扇を連携して制御。](img/img_mv.jpg)
![[換気扇連動型]かってにスイッチ(トイレ壁取付) 1台のスイッチで照明と換気扇を連携して制御。](img/img_mv_sp.jpg)
特長
照明、換気扇の連携が可能
周囲が暗い時は、照明も換気扇もON、人がいなくなると自動でOFF。1台のスイッチで照明と換気扇を連動してON/OFFできます。
トイレにおすすめのスイッチです。
![照明、換気扇の連携が可能](img/img_feature01.png)
ほんのり点灯モード対応(WTK1274WK)
深夜など、設定した時間帯に人を検知すると、明るさを軽減してまぶしくない明るさで点灯する「ほんのり点灯」機能です。
![ほんのり点灯モード対応(WTK1274WK)](img/img_feature02.png)
換気扇の開始動作が選べます
夏場は照明点灯と同時に換気扇をON、冬場は照明消灯後に換気扇をONにするなど、換気扇の開始動作を選ぶことができます。
![換気扇の開始動作が選べます](img/img_feature03.png)

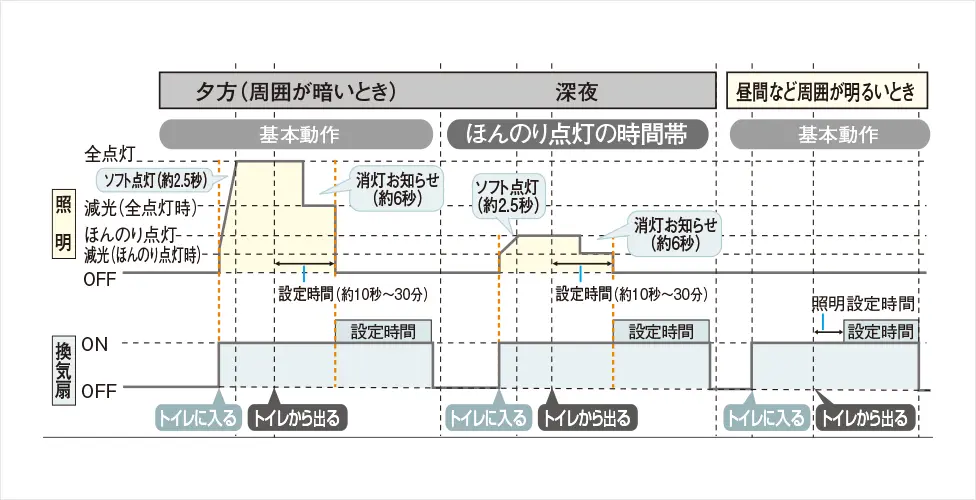

動作イメージ
商品ラインアップ
[換気扇連動型]かってにスイッチ(トイレ壁取付)
- 金属ボックス使用時、金属製プレートを使用しないでください。誤動作の原因になることがあります。
仕様・各種図面
仕様
定格 | AC 100V | |
---|---|---|
負荷容量 | 照明 | 1.2A 100V AC |
換気扇 | 1A 100V AC | |
消費電力 | 0.2W | |
開閉回数 | 100,000回 | |
検知方式 | 熱線レベル変化分検知 | |
検出動作速度 | 0.3~1m/s | |
適合ボックス | 1コ用スイッチボックス | |
適用配線 | Φ1.6 φ2.0単線専用 | |
使用周囲温度 | 0℃~35℃ |
配線図
WTK12749W
![WTK12749W](img/img_spec01.png)
- 換気扇だけの接続では動作しません。
WTK1614WK
![WTK1614WK](img/img_spec02.png)
寸法図(寸法表示単位:mm)
WTK12749W
![WTK12749W](img/img_spec03.png)
WTK1614WK
![WTK1614WK](img/img_spec04.png)
検知範囲について
検知イメージ
![検知イメージ](img/img_spec05.png)
検知エリア 水平方向 約160°
![検知エリア 水平方向 約160°](img/img_spec06.png)
