埋込[充電用]USBコンセント
特長

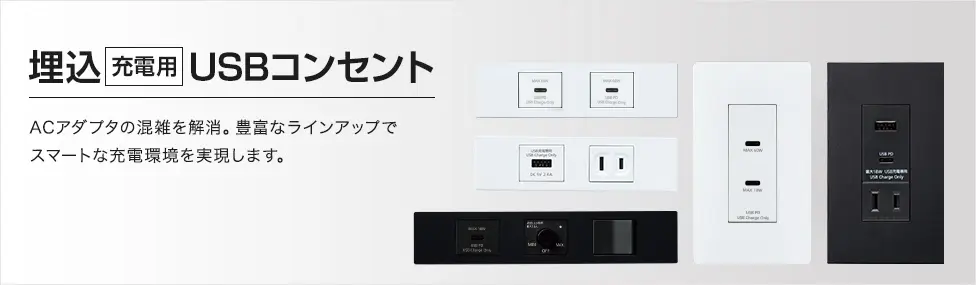

ACアダプタ要らずで充電環境をスマートに
ACアダプタを使わずに直接充電が可能なUSBコンセント。
ノートパソコンが充電可能な最大60Wの高出力商品からSプレートとの組み合わせもできる1コモジュールの商品まで、用途に合わせて最適な商品が選べる豊富なラインアップ。カフェやホテル、ワークプレイスなど、様々なシーンで快適な充電環境を実現します。
世界共通規格
USB規格は世界共通のため、通常のコンセントのような変換は不要。インバウンド需要にも対応できます。
高い耐久性
コネクタ挿抜回数3万回保証の耐久性。抜き差しの多い場所でも安心です。
商品ラインアップ
アドバンスシリーズ対応【標準仕上げ】
2ポート セット品
2023年7月発売
希望小売価格 19,900円（税抜）
希望小売価格 20,400円（税抜）
埋込[充電用] USBコンセント2ポート
（最大60W）（USB-C）
（金属枠付）
（W：セラミックホワイト、H：グレー、B：ブラック）
入力：AC100V 95VA 50Hz/60Hz
出力：
ポート① DC 5V 3A/DC 9V 3A/
DC 15V 3A/
DC 20V 2.25A（短時間最大電流3A）
ポート② DC 5V 2A
ポート①＋②同時利用
ポート①：最大DC 20V 1.5A（短時間最大電流2.5A）
ポート②：最大DC 5V 2A
- 短時間最大電流とは、コンセント内部の温度が安全に使用可能な環境時に出力可能となる最大電流です。コンセント内部が高温となった場合は内蔵の温度センサにより出力電流を低減させます。
WTL147740H
希望小売価格 9,400円（税抜）
WTL147740B希望小売価格 9,900円（税抜）
埋込[充電用] USBコンセント 2ポート
（18W）（USB-A・C）
（扉付コンセント付）
（W：セラミックホワイト、H：グレー、B：ブラック）
入力：35VA 100VAC、 50Hz/60Hz
出力：USB-A：DC 5V 3A、
DC 9V 2A
USB-C：DC 5V 3A、DC 9V 2A、
DC 12V 1.5A
USB-A+C：DC 5V 合計3A
・扉付コンセント AC 125V 15A
2ポート 2コモジュール
1ポート 1コモジュール
SO-STYLE対応【マット仕上げ】
2ポート セット品
2023年7月発売
希望小売価格 20,700円（税抜）
希望小売価格 21,200円（税抜）
埋込[充電用] USBコンセント2ポート
（最大60W）（USB-C）（金属枠付）
（MW：マットセラミックホワイト、MH：マットグレー、MB：マットブラック）
入力：AC100V 95VA 50Hz/60Hz
出力：
ポート① DC 5V 3A/DC 9V 3A/
DC 15V 3A/
DC 20V 2.25A（短時間最大電流3A）
ポート② DC 5V 2A
ポート①＋②同時利用
ポート①：最大DC 20V 1.5A（短時間最大電流2.5A）
ポート②：最大DC 5V 2A
- 短時間最大電流とは、コンセント内部の温度が安全に使用可能な環境時に出力可能となる最大電流です。コンセント内部が高温となった場合は内蔵の温度センサにより出力電流を低減させます。
WTL147740MH
希望小売価格 10,200円（税抜）
WTL147740MB希望小売価格 10,700円（税抜）
埋込[充電用] USBコンセント 2ポート
（18W）（USB-A・C）
（扉付コンセント付）
（MW：マットホワイト、MH：マットグレー、MB：マットブラック）
入力：35VA 100VAC、 50Hz/60Hz
出力：USB-A：DC 5V 3A、
DC 9V 2A
USB-C：DC 5V 3A、DC 9V 2A、
DC 12V 1.5A
USB-A+C：DC 5V 合計3A
・扉付コンセント AC 125V 15A
2ポート 2コモジュール
1ポート 1コモジュール
2023年7月発売
希望小売価格 10,100円（税抜）
希望小売価格 10,200円（税抜）
埋込[充電用] USBコンセント 1ポート
（18W）（USB-C）
（MCW：マットセラミックホワイト、MH：マットグレー、MB：マットブラック）
入力：AC100V 35VA 50Hz/60Hz
出力：DC 5V 3A/DC 9V 2A
その他ラインアップ【標準仕上げ】
2ポート セット品
希望小売価格 7,400円（税抜）
埋込[充電用] USBコンセント 2ポート
（シングルコンセント付）
（ホワイト）
●USBコンセント
入力：30VA 100V AC 50Hz/60Hz
出力：合計3A 5V DC
●シングルコンセント
15A 125V AC
希望小売価格 8,000円（税抜）
埋込[充電用] USBコンセント 2ポート
（扉付接地コンセント付）
（ホワイト）
●USBコンセント
入力：30VA 100V AC 50Hz/60Hz
出力：合計3A 5V DC
●扉付接地コンセント
15A 125V AC
※片刃挿入防止機能はありません。
2ポート 2コモジュール
1ポート 1コモジュール
組合せ例
PCやスマートフォン・タブレット＋周辺機器を充電したい方
コンセント組合せ例
スイッチや調光スイッチと組み合わせてベッドのヘッドボードやキッチンカウンターに組み込みたい方
コンセント組合せ例
コンセント組合せ例
寸法図・ご注意

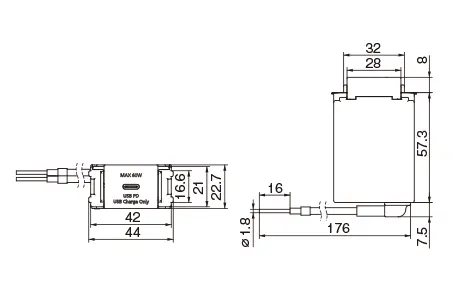

寸法図（寸法表示単位：mm）
2ポート セット品
WTL1488W・WTL1488H・WTL1488B・WTL1488MW・
WTL1488MH・WTL1488MB
WTL147740W・WTL147740H・WTL147740B
WTF147740W
WTF14764W
WTF147641W
2ポート 2コモジュール
WN1477CW・WN1477H・WN1477B・WN1477MCW・
WN1477MH・WN1477MB
WN1476CW・WN1476H・WN1476B・WN1476MCW・
WN1476MH・WN1476MB
1ポート 1コモジュール
WN14841CW・WN14841H・WN14841B・
WN14841MCW・WN14841MH・WN14841MB
WN1485CW・WN1485H・WN1485B・WN1485MCW・
WN1485MH・WN1485MB
ご注意
共通のご注意
●うなり音が発生したり、使用中製品の表面が温かくなる場合がありますが、異常ではありません。
●水滴浸入の恐れがありますので、製品を上向きに施工しないでください。
●2ポート製品の出力電流の合計は3Aです。2台同時充電時に機器の組合せによっては、充電時間が通常より長くなる場合やまれに2台同時充電できない可能性があります。
●機器の充電仕様によっては、充電時間が長くなったり、フル充電できない可能性があります。
●USBコンセントにプラグを無理に挿したり、ひねらないでください。また、USBケーブルに足を引掛けないでください。USBコンセントが壊れる原因となります。
●詳細は商品仕様書をご確認ください。
セット品のご注意

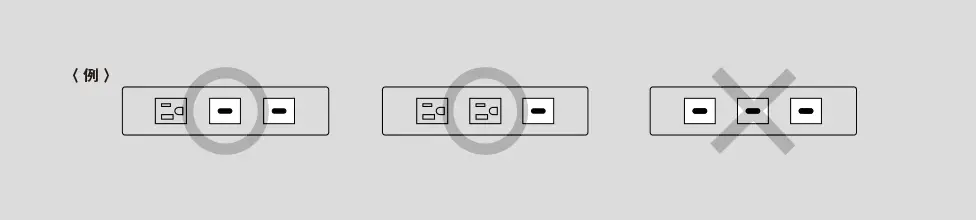

WNWTL1488□のみの連接施工をしないでください。
表面温度が上昇して発熱、発火の原因になります。
2コモジュールのご注意
USBコンセントは浅型ボックスへの取り付けはできません。
壁板厚9mm以上の場合は深型スイッチボックス、12mm以上の場合は標準型ボックスをご使用ください。
- 注1）シングルコンセントからUSBコンセントへ送り配線をした場合です。
- 注2）ボックスレス工事の場合は取付部の奥行は55mm以上を推奨します。
- 注3）施工後の動作検証は市販のUSB電圧電流テストで実施してください。
1コモジュールのご注意

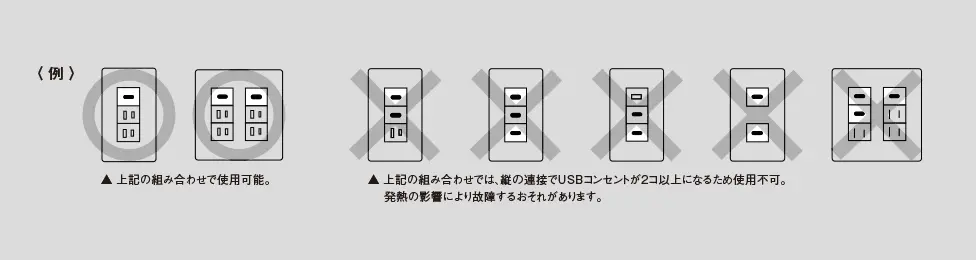

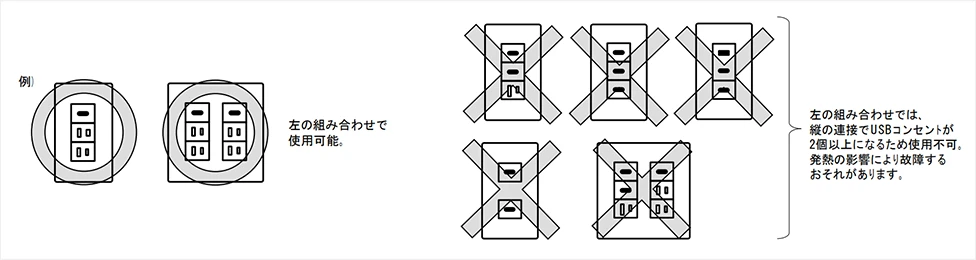

WTF7003Wなどの1連用コンセントプレートに取り付ける場合はUSBコンセントは1コまでとしてください。タテに2コ以上取付ると発熱の影響により故障する恐れがあるため使用できません。組合せ可能な製品は、15A、125Vのシングルコンセントのみです。
上記、組合せで使用可能。
上記、組合せではUSBコンセントが2個以上になるため使用不可。
発熱の影響により故障する恐れがあります。2コモジュール/2ポートの製品を使用ください。
USBコンセントは浅型ボックスへの取り付けはできません。深型スイッチボックスをご使用ください。
- 注1）ボックスレス工事の場合、取り付け部の奥行はWN1485シリーズ：55mm以上を推奨します。
- 注2）線間絶縁抵抗測定ではこの製品をはずしてください。電線（電路）と大地間は取り付けたままできます。
