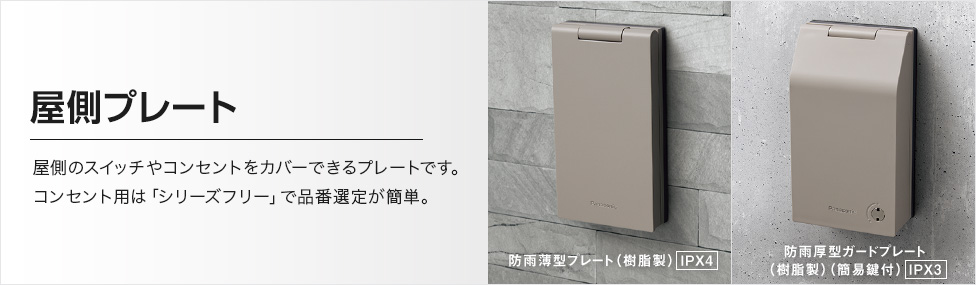

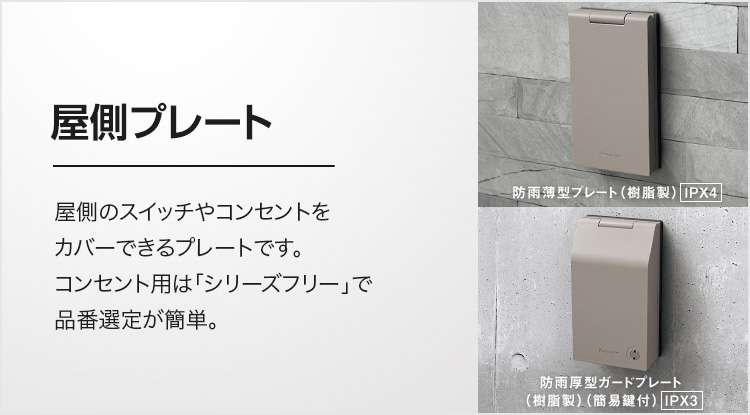

屋側プレート
特長

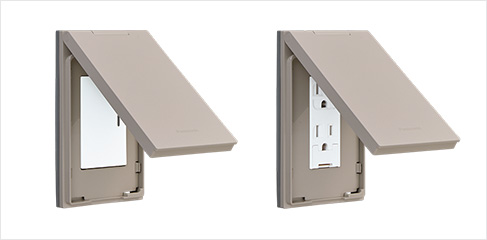

コンセント用は「シリーズフリー」で各シリーズのコンセントに対応※

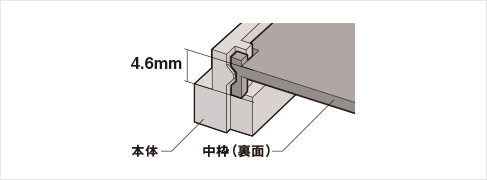

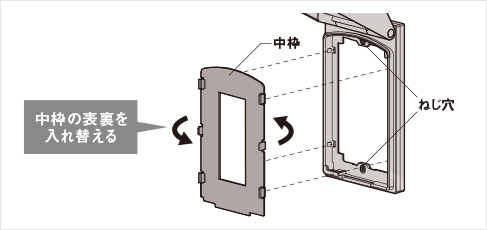

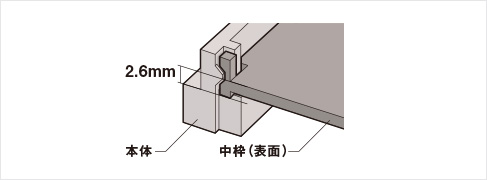

中枠の表裏を入れ替えることで、複数シリーズのコンセントに使用できます。
プレートねじ穴も99mmピッチ(アドバンスシリーズ・SO-STYLE取付枠用)、101mmピッチ(その他用)に対応しています。
- 絶縁枠、絶縁枠付器具は使用できません。


■表面使用時
アドバンスシリーズ/SO-STYLE/フルカラー/取付枠なしコンセント

■裏面使用時
コスモシリーズ ワイド21 金属枠付器具
新開閉構造採用で形状すっきり

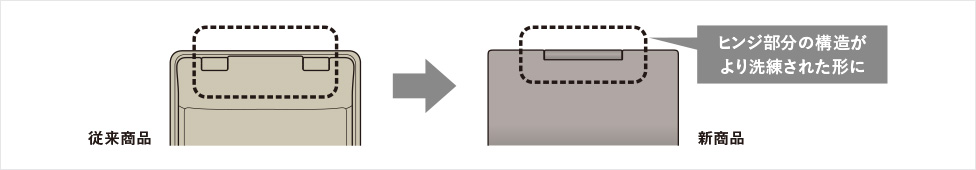

従来商品から開閉構造を変更しすっきりした形状になりました。

防水性
屋側でのスイッチ操作やコンセント設置時、カバーを閉め簡易鍵を閉めれば防水性能を確保できます。防雨カバーで覆うことで、器具内部へ水が入ることがありません。
また、「IPX4」「IPX3」の防水性をそれぞれ確保しており飛沫の量や、用途に合わせた利用が可能です。
(防水性の基準については下記をご参照ください)
【商品の防水・防塵規格】
IPX4
いかなる方向からの飛沫によっても有害な影響を受けない。
IPX3
鉛直から60度以内の噴霧水による水によって有害な影響を受けない。

商品ラインアップ
防雨薄型プレート(樹脂製)[IPX4]
使用・取付方法
防雨薄型プレート(樹脂製)[IPX4]

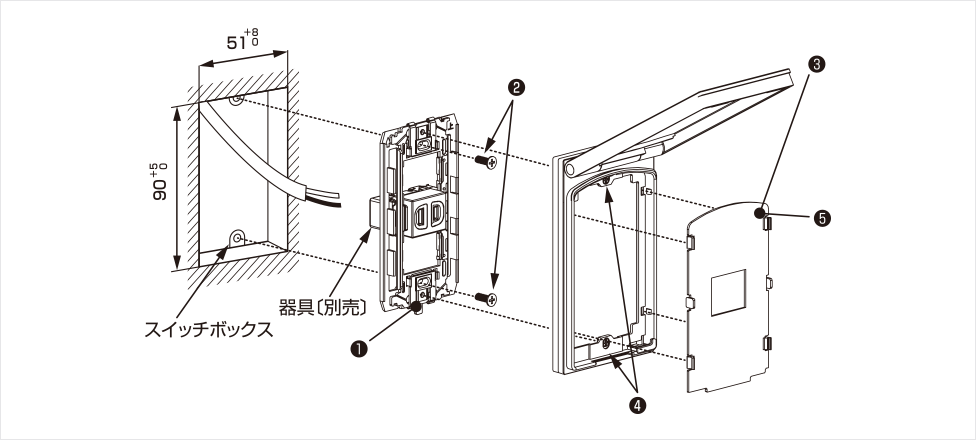

![防雨薄型プレート(樹脂製)[IPX4]](img/img_use01.png)

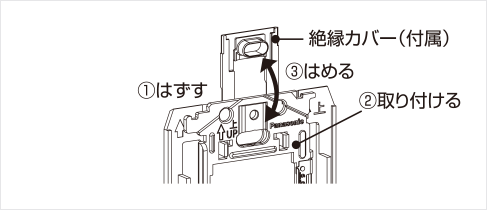

❶ 絶縁カバーに取付枠(別売)を取り付ける

❷ ポックスねじ(市販)を締め付ける
適正締付けトルク:0.2N・m~0.4N・m
- 皿ねじをご使用ください。
❸ 中枠をはずす

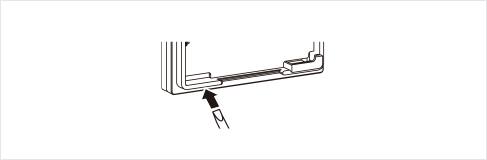

はずし溝にマイナスドライバーを引っ掛けてはずす。

❹ プレートねじ(付属)を締め付ける適正締付けトルク:0.2N・m~0.4N・m

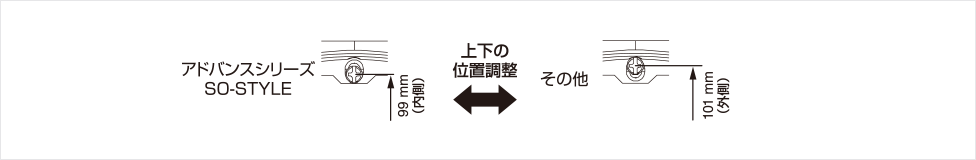

取付枠の品種に応じて、ねじをスライドして調整する。

❺ 中枠を取り付ける
表示のない面をお持てにして「カチッ」と音がするまで押し込んで取り付ける。

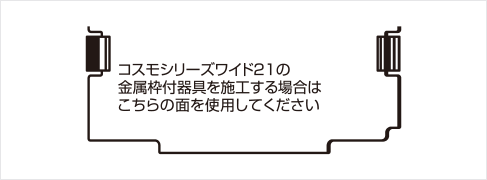

ただし、WTL7903については、コスモシリーズワイド21器具(金属枠付)を施工する場合、表示のある面を表側にして取り付ける。

防雨厚型ガードプレート(樹脂製)[IPX3]

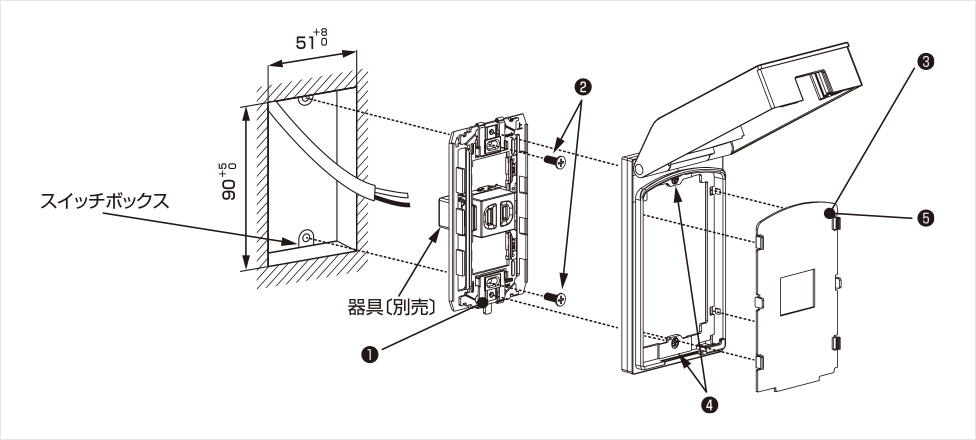

![防雨厚型ガードプレート(樹脂製)[IPX3]](img/img_use06.png)
❶ 絶縁カバーに取付枠(別売)を取り付ける

❷ ポックスねじ(市販)を締め付ける
適正締付けトルク:0.2N・m~0.4N・m
- 皿ねじをご使用ください。
❸ 中枠をはずす
はずし溝にマイナスドライバーを引っ掛けてはずす。

❹ プレートねじ(付属)を締め付ける適正締付けトルク:0.2N・m~0.4N・m
取付枠の品種に応じて、ねじをスライドして調整する。

❺ 中枠を取り付ける
表示のない面をお持てにして「カチッ」と音がするまで押し込んで取り付ける。
ただし、WTL7973については、コスモシリーズワイド21器具(金属枠付)を施工する場合、表示のある面を表側にして取り付ける。

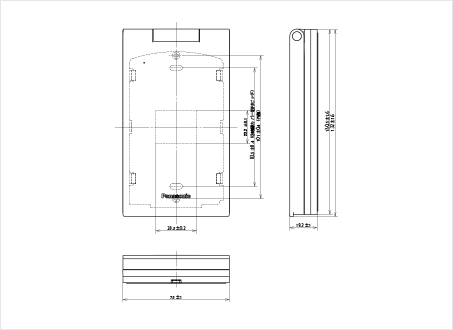

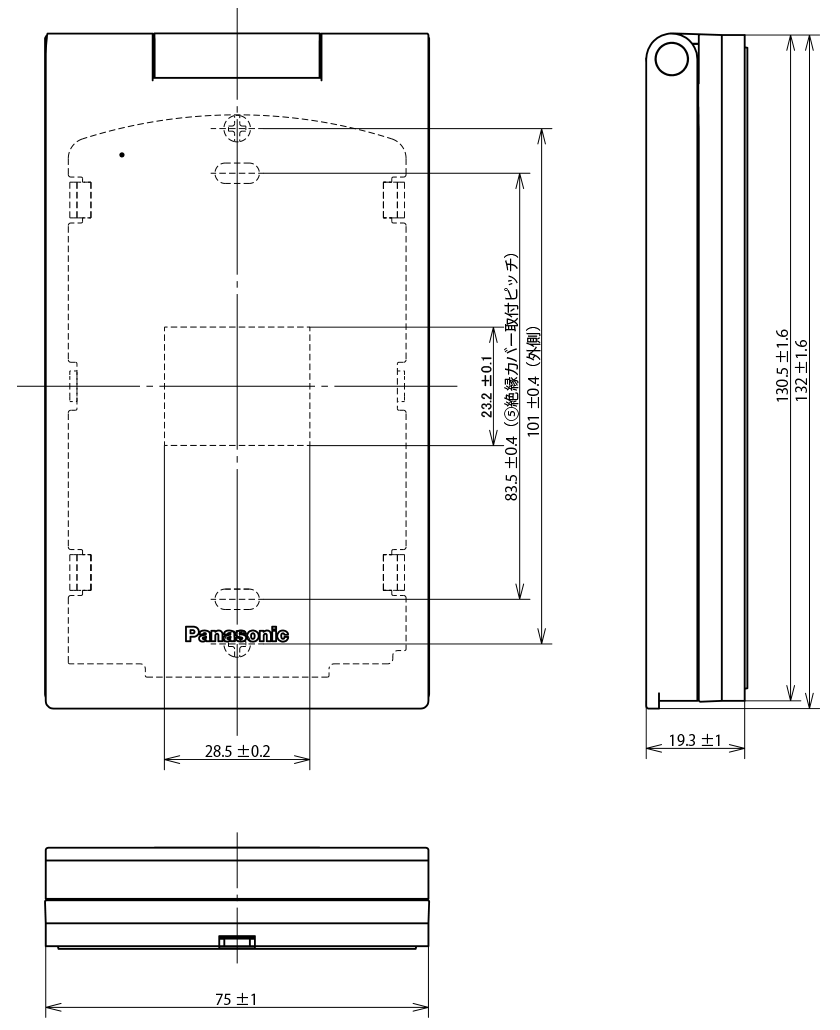

寸法図(寸法表示単位:mm)

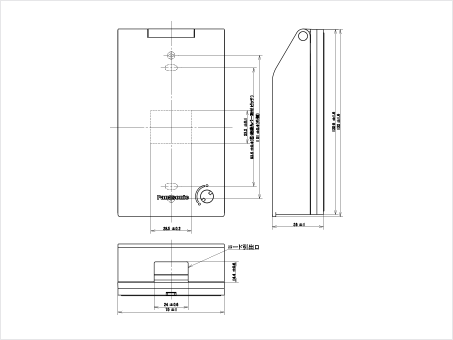

防雨薄型プレート(樹脂製)[IPX4]

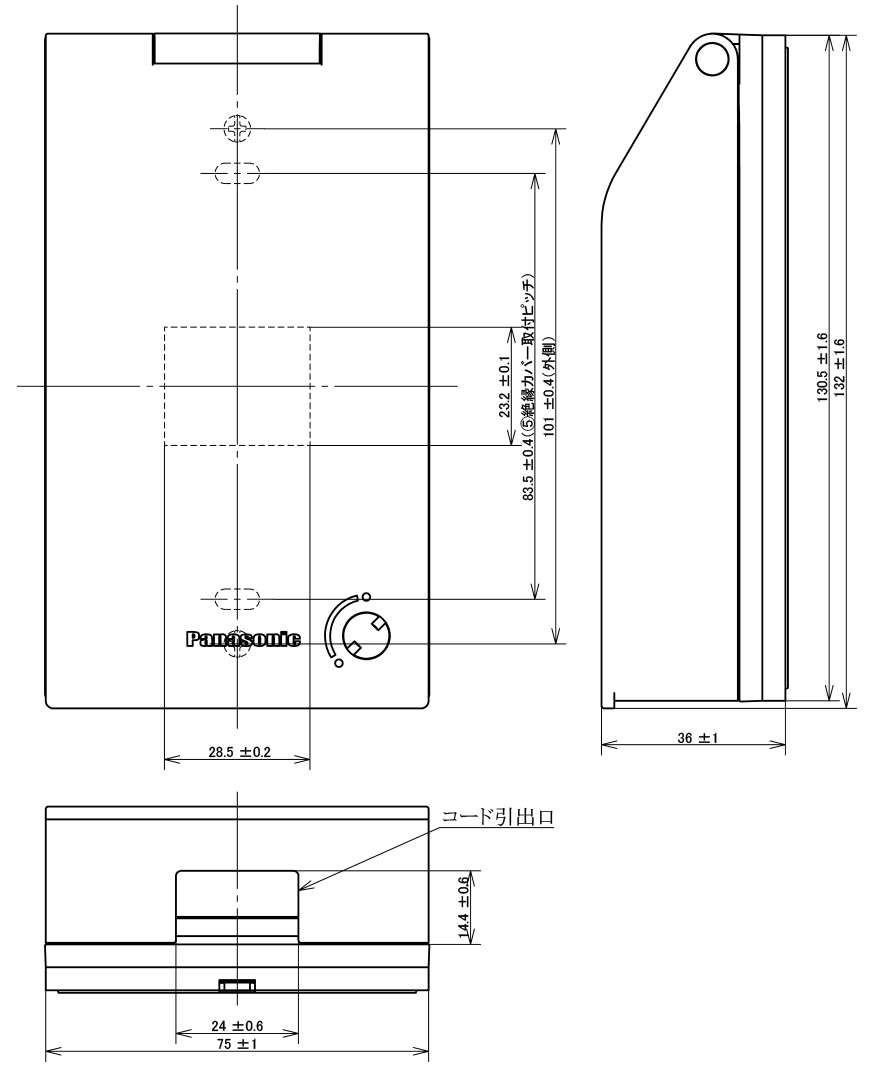

WTA7901HC、WTL7901HC、WTL7902HC、WTL7903HC

CLOSE
防雨厚型ガードプレート(樹脂製)[IPX3]
WTA7971HC、WTL7971HC、WTL7972HC、WTL7973HC

CLOSE
