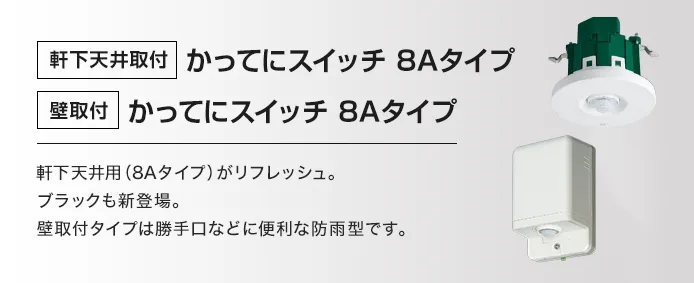

[軒下天井取付][壁取付]かってにスイッチ(8Aタイプ)
![[軒下天井取付]かってにスイッチ 8Aタイプ [壁取付]かってにスイッチ 8Aタイプ 軒下天井用(8Aタイプ)がリフレッシュ。ブラックも新登場。壁取付タイプは勝手口などに便利な防雨型です。](img/img_mv.jpg)
特長
動作イメージ
熱線センサによる自動ON/OFFで無駄な点灯を防止。
(例)渡り廊下
![人が通ると自動点灯。](img/img_feature05.jpg)
人が通ると自動点灯。
![人がいなくなると消灯。](img/img_feature06.jpg)
人がいなくなると消灯。
軒下天井取付かってにスイッチ 8Aタイプ
ご要望の多いブラックが新登場。
親器
![親器](img/img_feature01.jpg)
子器
![子器](img/img_feature02.jpg)
レンズ形状の変更に伴い、レンズフードも一新。
![レンズ形状の変更に伴い、レンズフードも一新。](img/img_feature03.jpg)
![レンズ形状の変更に伴い、レンズフードも一新。](img/img_feature03_sp.jpg)
壁取付かってにスイッチ 8Aタイプ
軒が狭く雨がかかる場合に便利な防雨型
勝手口に取り付ければ人の出入りを検知して自動点灯。
深夜など不審者が近づくとパッと点灯。
防犯効果も期待できます。
![](img/img_feature04.jpg)
商品ラインアップ
軒下天井取付かってにスイッチ 8Aタイプ
親器
壁取付かってにスイッチ 8Aタイプ
仕様・各種図面
軒下天井取付かってにスイッチ 8Aタイプ
仕様
品番 | WTK44819・B | WTK44812K | WTK49129・B | |
---|---|---|---|---|
定格 | 電源電圧 | AC100V | AC200V | DC12V(対地100V) |
子器側電圧 | DC12V(対地100V) | |||
負荷容量 | 8A | - | ||
消費電力 | 1W | 0.8W | - | |
開閉回数 | 100,000回 | - | ||
子器配線方式 | 2線無極性(総配線50m以下) | |||
取付方式 | ボックス取付、天井パネル取付金具固定方式(30mm以下)両用 | |||
適合ボックス | 深型中型四角アウトレットボックス(丸孔カバ―付)またはコンクリートボックス(丸孔カバ―付)・深型八角アウトレットボックス(丸孔カバ―付)またはコンクリートボックス(丸孔カバ―付)●深さ54mm以上(ボックスと丸穴カバーの合計) |
|||
適用電線 | Φ1.6 φ2.0単線専用(親器-子器,子器-子器間の配線も同様) | |||
使用周囲温度 | -10℃~40℃ |

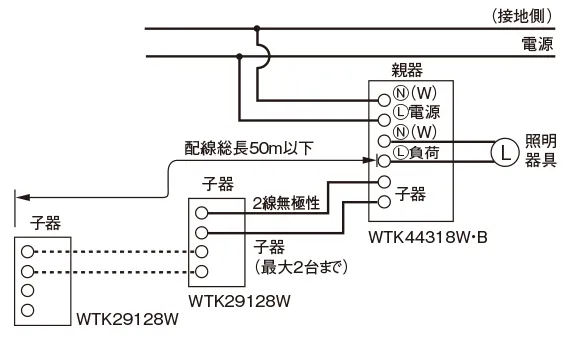

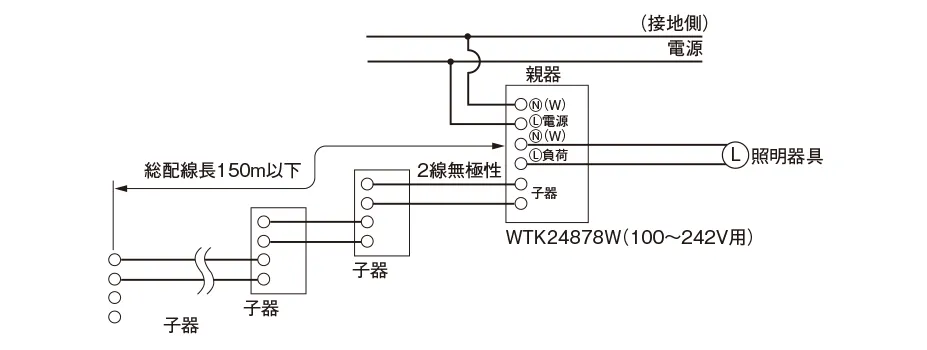

配線図
操作ユニットと組み合わせ、壁面から「入・切・自動」の切り替えを行う場合
![操作ユニットと組み合わせ、壁面から「入・切・自動」の切り替えを行う場合](img/img_spec04.jpg)
![操作ユニットと組み合わせ、壁面から「入・切・自動」の切り替えを行う場合](img/img_spec04_sp.jpg)
寸法図(寸法表示単位mm)
WTK44819・B、WTK44812K
![WTK44819・B、WTK44812K](img/img_spec02.jpg)
WTK49129・B
![WTK49129・B](img/img_spec03.jpg)

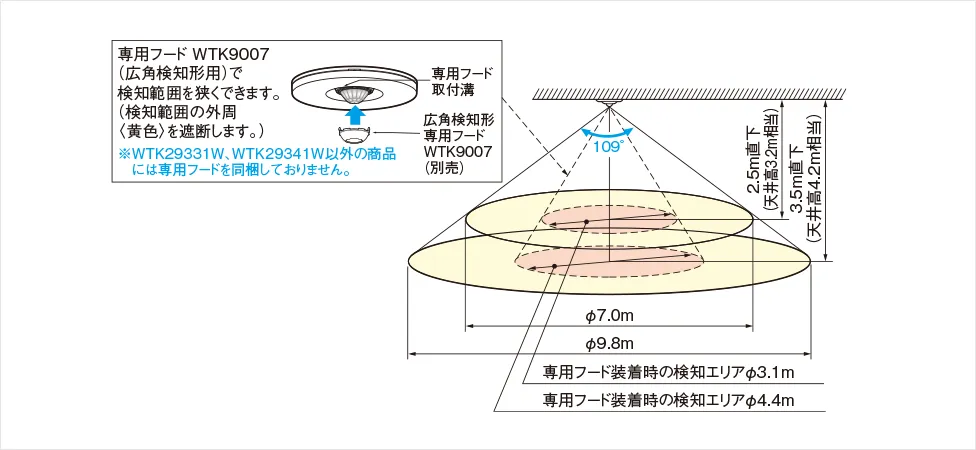

検知範囲
![検知範囲](img/img_spec01.jpg)
![検知範囲](img/img_spec01_sp.jpg)
壁取付かってにスイッチ 8Aタイプ
仕様
品番 | WTK3481 | WTK3481A | WTK3911 | WTK3911A | |
---|---|---|---|---|---|
定格 | 電源電圧 | AC100V | DC12V(対地100V) | ||
子器側電圧 | DC12V(対地100V) | ||||
負荷容量 | 8A | - | |||
消費電力 | 1W | - | |||
開閉回数 | 100,000回 | - | |||
子器配線方式 | 2線無極性(総配線50m以下) | ||||
取付方式 | 埋込・露出兼用 | ||||
適合ボックス | 1コ用スイッチボックス | ||||
適用電線 | φ1.6 φ2.0単線専用(親器ー子器、子器ー子器間の配線も同様) | ||||
使用周囲温度 | -10℃~40℃ |
配線図
操作ユニットと組み合わせ、壁面から「入・切・自動」の切り替えを行う場合
![操作ユニットと組み合わせ、壁面から「入・切・自動」の切り替えを行う場合](img/img_spec08.jpg)
![操作ユニットと組み合わせ、壁面から「入・切・自動」の切り替えを行う場合](img/img_spec08_sp.jpg)
寸法図(寸法表示単位mm)
WTK3481、WTK3481A
![WTK3481、WTK3481A](img/img_spec06.jpg)
WTK3911、WTK3911A
![WTK3911、WTK3911A](img/img_spec07.jpg)
検知範囲
![検知範囲](img/img_spec05.jpg)
![検知範囲](img/img_spec05_sp.jpg)
各部の名称と設定方法
軒下天井取付かってにスイッチ 8Aタイプ

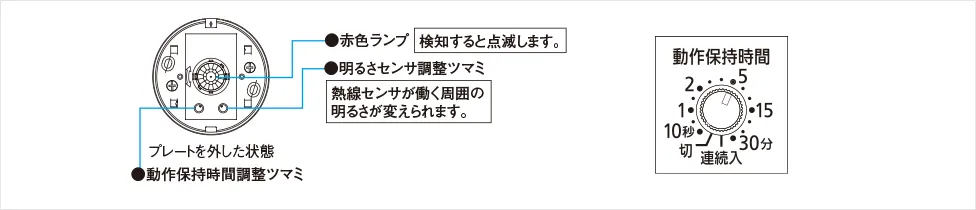

動作保持時間・明るさセンサ調整方法
![動作保持時間・明るさセンサ調整方法](img/img_setting01.jpg)
![動作保持時間・明るさセンサ調整方法](img/img_setting01_sp.jpg)
壁取付かってにスイッチ 8Aタイプ
動作保持時間・明るさセンサ調整方法
![動作保持時間・明るさセンサ調整方法](img/img_setting02.jpg)
![動作保持時間・明るさセンサ調整方法](img/img_setting02_sp.jpg)
