複数の照明器具によるあかりのシーンを記憶しワンクリックで再生

ライトマネージャーFxは、店舗・商業施設・オフィス・ホールなど、さまざまな空間の照明演出に対応する小型記憶調光システムです。複数の照明器具によるあかりのシーンを記憶し、ワンクリックで再生します。

ライトマネージャーFx親器

記憶式4回路（親器） 記憶式6回路（親器）
写真：ライトマネージャーFx 記憶式4回路（親器） 写真：ライトマネージャーFx 記憶式6回路（親器）
品番 NQ28841K◯ NQ28861K◯
希望小売価格
（税抜） 		100,000円 130,000円
仕様
  • 調光回路数：4回路
  • 接続負荷台数：電源ユニット最大36台まで（4回路合計）
  • 信号変換インターフェースは、1台あたり負荷2台分（NQL10151は負荷4台分）として計算
  • 適合スイッチボックス：JIS 4コ用金属製（カバー付）
  • 調光回路数：6回路
  • 接続負荷台数：電源ユニット最大36台まで（6回路合計）
  • 信号変換インターフェースは、1台あたり負荷2台分（NQL10151は負荷4台分）として計算
  • 適合スイッチボックス：JIS 5コ用金属製（カバー付）
共通項目
  • 定格電圧：AC100V
  • 記憶シーン数：8シーン（ただし5〜8シーンの記憶にはシーン選択子器またはワイヤレスリモコンが必要）
  • 操作シーン数：4シーン＋OFF
  • フェード時間：0秒〜59秒、1分〜99分
  • マスター調光アップ/ダウンボタン付
  • カバー（クールホワイト）
  • プレート（クールホワイト）
  • 適合リモコン操作器：NK28658
  • 適合負荷：適合負荷一覧表でご確認ください。
  • 適合セルコン：NQ23185K、NQ23171Z
  • 断熱施工時は負荷接続台数制限の70%以下でご使用ください。
  • ライトマネージャーS、ライトマネージャーLとの互換性はありません。
寸法図 NQ28841Kの寸法図 NQ28861Kの寸法図

信号変換インターフェース

信号線式LED用 信号線式LED（LR）用
写真：ライトマネージャーFx専用信号変換インターフェース 信号線式LED用 写真：ライトマネージャーFx専用信号変換インターフェース 信号線式LED（LR）用
品番 NQL10121◯ NQL10161◯
希望小売価格
（税抜） 		42,000円 42,000円
仕様
  • 寸法：幅228.5・高98.5・奥行57.6
  • 定格電圧：AC100〜242V
  • 入力電流：0.1A以下
  • 適合負荷：当社製信号線式連続調光型LED照明器具（起動方式 LJ・LI・LZ・LA・LT・LD・LV）
  • 当社製連続調光インバータ照明器具（起動方式 EDH・PD・PX・PY・WX）
  • 接続負荷台数：電源ユニット50台まで
  • 取付方法：天井設置または専用調光ボックス内に設置
  • 断熱施工の天井へは取り付けできません。
  • インターフェースの出力側に別のインターフェースを接続することはできません。
  • 寸法：幅228.5・高98.5・奥行57.6
  • 定格電圧：AC100〜242V
  • 入力電流：0.1A以下
  • 適合負荷：当社製信号線式連続調光型LED照明器具（起動方式 LR）
  • 接続負荷台数：電源ユニット50台まで
  • 取付方法：天井設置または専用調光ボックス内に設置
  • 断熱施工の天井へは取り付けできません。
  • インターフェースの出力側に別のインターフェースを接続することはできません。
寸法図 NQL10121の寸法図 NQL10161の寸法図
LED用 LED電球用
写真：ライトマネージャーFx専用信号変換インターフェース LED用 写真：ライトマネージャーFx専用信号変換インターフェース LED電球用
品番 NQL10111◯ NQL10101◯
希望小売価格
（税抜） 		42,000円 42,000円
仕様
  • 寸法：幅228.5・高98.5・奥行57.6
  • 定格電圧：AC100V
  • 適合負荷：当社製信号線式連続調光型LED照明器具（起動方式 LC・LG※）
  • 接続負荷容量（台数）：総容量3A
    ただし、電源ユニット最大13台まで
  • 取付方法：天井設置または専用調光ボックス内に設置
  • 断熱施工の天井へは取り付けできません。
  • 単相電源専用です。三相電源では使用できません。
  • 起動方式LCの照明器具を使用する場合は、「調光インターフェースユニットライトコントロール（LED用）（NK28900）」が別途必要です。
  • 調光時に内部の電子部品がうなり音を発生することがありますが異常ではありません。
  • 電源が単相三線式の場合は、インターフェースとドライヤーなどの高容量機器の相を分けてください。

※起動方式LGについては、住宅用照明器具スリムライン照明は対象外です。
  • 寸法：幅228.5・高98.5・奥行57.6
  • 定格電圧：AC100V
  • 適合負荷：当社製LED電球、白熱灯、当社製12VダウントランスHNK00845付照明器具、ライフセレクトトランス内蔵照明器具、当社製位相制御式LED照明器具（起動方式 LK・LB・LU）
  • 接続負荷容量（台数）：当社製調光可能型LED電球：2A、白熱灯・当社製ダウントランス付照明器具：5A、当社製位相制御式LED照明器具（起動方式 LK・LB・LU）：3A
    ただし、電源ユニット最大13台まで
  • 取付方法：天井設置または専用調光ボックス内に設置
  • 断熱施工の天井へは取り付けできません。
  • 単相電源専用です。三相電源では使用できません。
  • 電球形蛍光灯を接続することはできません。
  • 調光時に内部の電子部品がうなり音を発生することがありますが異常ではありません。
  • 電源が単相三線式の場合は、インターフェースとドライヤーなどの高容量機器の相を分けてください。
寸法図 NQL10111の寸法図 NQL10101の寸法図
逆位相タイプ
品番 NQL10171
希望小売価格
（税抜） 		42,000円
仕様
  • 寸法：幅228.5・高98.5・奥行57.6
  • 定格電圧：AC100V
  • 適合負荷：当社製調光可能型LED照明器具［ランプ］（起動方式CB・CC当社製シンクロ調色型LED照明器具［ランプ］（起動方式CU）
  • 接続負荷容量：3Aただし、ランプ最大17台まで
  • 取付方法：天井設置または専用調光ボックス内に設置
  • 断熱施工の天井へは取り付けできません。
  • 単相電源専用です。三相電源では使用できません。
  • 調光時に内部の電子部品がうなり音を発生することがありますが異常ではありません。
  • 電源が単相三線式の場合は、インターフェースとドライヤーなどの高容量機器の相を分けてください。
寸法図 NQL10171の寸法図
ON／OFF用 アレンジ調色用
写真：ライトマネージャーFx専用信号変換インターフェース ON／OFF用 写真：ライトマネージャーFx専用信号変換インターフェース アレンジ調色用
品番 NQL10131◯ NQL10151◯
希望小売価格
（税抜） 		42,000円 42,000円
仕様
  • 寸法：幅228.5・高98.5・奥行57.6
  • 定格電圧：AC100〜242V
  • 適合負荷：当社製LED照明器具、当社製インバータ照明器具、当社製電球形蛍光灯、当社製LED電球、白熱灯、当社製ダウントランス付照明器具
  • 接続負荷容量：7A
  • 取付方法：天井設置または専用調光ボックス内に設置
  • 断熱施工の天井へは取り付けできません。
  • 換気扇など他機器との組み合わせでは使用できません。
  • 寸法：幅228.5・高98.5・奥行57.6
  • 定格電圧：AC100〜242V
  • 入力電流：0.1A以下
  • 適合負荷：当社製アレンジ調色タイプLED照明器具（起動方式 DK）
  • 接続負荷台数：32台
  • 取付方法：天井設置または専用調光ボックス内に設置
  • 断熱施工の天井へは取り付けできません。
  • 親器と接続可能な台数は、全回路合計9台までです。（本器は1台あたり負荷4台分として計算してください。）
  • マスター操作や点灯から消灯シーン再生時（消灯からシーン再生時）に色温度も変化します。
寸法図 NQL10131の寸法図 NQL10151の寸法図

ライトマネージャーFx専用調光ボックス（6回路）

専用調光ボックス（6回路）
写真：ライトマネージャーFx専用調光ボックス（6回路）
品番 NQL69101◯
希望小売価格
（税抜） 		35,000円
仕様
  • 適合信号変換インターフェース：NQL10121, NQL10111, NQL10101, NQL10131, NQL10151, NQL10161
  • 寸法：幅460・高320・奥行149.8
  • 信号変換インターフェース台数：最大6台
寸法図 NQL69101の寸法図

システムアップ子器

2ボタン子器 シーン選択子器
写真：システムアップ子器 2ボタン子器 写真：システムアップ子器 シーン選択子器
品番 NK28802◯ NK28814◯
希望小売価格
（税抜） 		24,000円 29,000円
仕様
  • 機能：任意の1シーンの再生とON/OFF（再生シーンは切替スイッチで設定）
  • 本体（クールホワイト）
  • 適合スイッチボックス：JIS 1コ用（カバー付）
  • 同一ボックス内での連接取付はできません。
  • ライトマネージャーFx専用です。
  • 操作シーン数：4シーン＋ON/OFF
    （切替スイッチにより以下の2通りの使い方から機能を選択）
    ①シーン1〜4の再生
    ②シーン5〜8の再生
  • マスター調光アップ/ダウンボタン付
  • リモコン信号受光部付
  • 本体（クールホワイト）
  • 適合スイッチボックス：JIS 1コ用（カバー付）
  • 適合リモコン操作器：NK28658
  • 同一ボックス内での連接取付はできません。
寸法図 NK28802の寸法図 NK28814の寸法図
タイマー子器 接点入力子器
写真：システムアップ子器 タイマー子器 写真：システムアップ子器 接点入力子器
品番 NK28891◯ NK28892◯
希望小売価格
（税抜） 		60,000円 45,000円
仕様
  • 設定方式：24時間式
  • 設定数：3スケジュール+自動再生1、7日間スケジュール
  • 動作数：最大32動作/スケジュール
  • 7日間スケジュール：3スケジュール選択
  • 時計精度：月差±15秒以内
  • 停電補償時間：出荷後約10年
  • フェード時間設定：0秒〜99分（0〜59秒は秒単位、1〜99分は分単位）
  • 本体（クールホワイト）
  • 適合スイッチボックス：JIS 2コ用（カバー付）
  • システムの中で1台のみ接続可能です。
  • 同一ボックス内での連接取付はできません。
  • 時計精度は使用環境により変わります。
  • コントローラAtとの組み合わせの場合、フェード時間設定は0秒〜1分になります。
  • 機能：外部接点入力によりシーン切替
    （切替スイッチにより以下の使い方から機能を選択）
    ①シーン1〜4の呼出+消灯
    ②シーン5〜8の呼出+消灯
    ③タイマー子器 スケジュールA・B・Cと自動再生+停止の切替
  • 外部接点入力：無電圧a接点（DC12V 10mA） 100ms以上
  • モニター出力：オープンコレクタ5V 10mA
  • 本体（クールホワイト）
  • 適合スイッチボックス：JIS 1コ用（カバー付）
  • 同一ボックス内での連接取付はできません。
寸法図 NK28891の寸法図 NK28892の寸法図
パーティション子器 ワイヤレスリモコン操作器
写真：システムアップ子器 パーティション子器 写真：システムアップ子器 ワイヤレスリモコン操作器
品番 NK28800◯ NK28658◯
希望小売価格
（税抜） 		45,000円 8,500円
仕様
  • 機能：親器同士のシーン再生・全消灯（子器操作含む）の連動・非連動を設定
  • 本体（クールホワイト）
  • 適合スイッチボックス：JIS 1コ用（カバー付）
  • 同一ボックス内での連接取付はできません。
  • ライトマネージャーFx専用です。
  • 制御チャンネル数：最大8チャンネル
  • 記憶シーン数：最大8シーン
  • 操作シーン数：最大8シーン+全消灯
  • 電源：単三乾電池×2個付
  • リモコンボックス付
  • 送信到達距離：同一室内で最大10m
寸法図 NK28800の寸法図 NK28658の寸法図

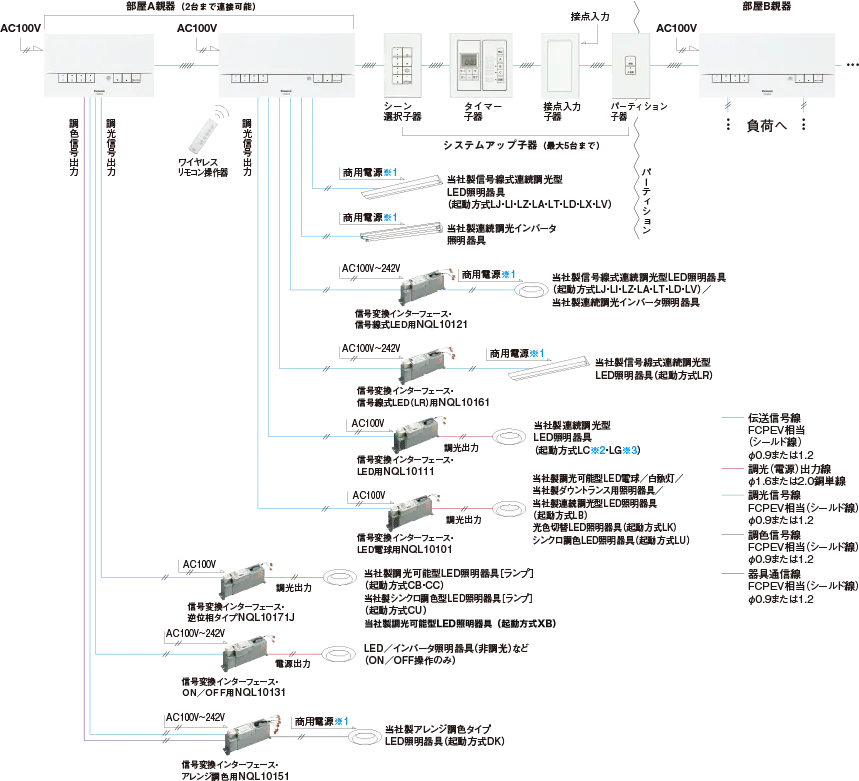

システム構成図

システム構成図
  • メンテナンス用のスイッチを別途設けることをおすすめします。
  • 起動方式LCのLED照明器具と組み合わせる場合は、別途調光インターフェースユニットライトコントロール（LED用）：NK28900が必要です。
  • 起動方式LGについては、住宅用照明器具スリムライン照明は対象外です。

※伝送信号線は一筆書き配線にしてください

「ライトコントロールを正しくご使用いただくために」もあわせてご確認ください
