ライトアップ演出用照明器具「ダイナペインター」
全光束12000lm以上（※6モジュールタイプ）のハイパワーで、橋梁やタワーなど、大きな建造物をパワフルにライトアップするフルカラーLEDの投光器です。パナソニック独自の光学設計により、色ムラのない美しい照射面を実現します。
ハイパワーのLEDカラー投光器
照射例：建物の高さ40ｍ
-
全光束12000lm以上（6モジュールタイプの場合）のハイパワー。橋梁やタワーなど、大きな建造物をパワフルな光でライトアップします。
当社独自の光学設計により、色ムラのない美しい照射面を実現しました。
建造物を染め上げるライトアップにおすすめ
塔
橋
植栽
スタジアム
屋外用として求められる性能を高水準でクリア
海岸より0～200ｍ（重耐塩）、海岸より200ｍ～20km（耐塩）でも使用可能です。さらに「耐振動1.5G」「耐風速60ｍ/sec」「耐雷サージ15kV（コモンモード）」を確保し、屋外用としての性能を高水準でクリアしています。
RDM規格対応
設備管理に活用できる器具双方向通信「RDM規格」※に対応。
（※Remote Device Managementの略。点灯時間の確認などが遠方より行える機能。）
用途に応じて切り替えできる2つの色モード
「ナチュラルモード」と「パステルモード」の2つの色モードを使用シーンにあわせて切り替えができます。
●ナチュラルモード：LEDそのものの色で鮮やかに発色
●パステルモード：当社独自の技術により複数器具間の色ばらつきを低減
DMX入力なしでも固定色の再生が可能
-
DMX入力なしでも任意の固定色を再生できる「ユーザー設定モード」を搭載。本体の操作部で設定・操作ができます。
本体操作部
基本仕様
 |
ダイナペインター 6 | |||
|---|---|---|---|---|
| 狭角 10° | 中角 18° | 広角 30° | ||
|
|
|
||
| 品番 | NND27230K  |
NND27430K |
NND27630K |
|
| 光束値 | ALL | 13200 lm | 12400 lm | 13100 lm |
| RGB単色比 | ＜R＞約30.6％、＜G＞約67.1％、＜B＞約9.3％ | |||
| 種別 | フラッド | |||
| 光源 | LED 216粒 | |||
| カラータイプ | ● ● ● RGB |
|||
| 制御 | DMX512（RDM規格対応） | |||
| 制御 チャンネル数 |
3ch（R・G・B） | |||
| 入力電圧 | AC100V～242V | |||
| 消費電力 | 386W | |||
| 光源寿命 | 40000時間（光束維持率70％） | |||
| 使用環境 | 防雨型／重耐塩／耐風速60m/sec 耐雷サージ15kV（コモンモード） |
|||
| 保護等級 | IP53（防雨型・防塵型） | |||
| 動作環境温度 | -20℃～35℃ | |||
| 備考 | 落下防止ワイヤー付 | |||
| 重量 | 30.7kg | |||
| 寸法図 |  |
|||
 |
ダイナペインター 4 | |||
|---|---|---|---|---|
| 狭角 10° | 中角 18° | 広角 30° | ||
|
|
|
||
| 品番 | NND27220K |
NND27420K |
NND27620K |
|
| 光束値 | ALL | 9400 lm | 9100 lm | 9300 lm |
| RGB単色比 | ＜R＞約30.6％、＜G＞約67.1％、＜B＞約9.3％ | |||
| 種別 | フラッド | |||
| 光源 | LED 144粒 | |||
| カラータイプ | ● ● ● RGB |
|||
| 制御 | DMX512（RDM規格対応） | |||
| 制御 チャンネル数 |
3ch（R・G・B） | |||
| 入力電圧 | AC100V～242V | |||
| 消費電力 | 259W | |||
| 光源寿命 | 40000時間（光束維持率70％） | |||
| 使用環境 | 防雨型／重耐塩／耐風速60m/sec 耐雷サージ15kV（コモンモード） |
|||
| 保護等級 | IP53（防雨型・防塵型） | |||
| 動作環境温度 | -20℃～35℃ | |||
| 備考 | 落下防止ワイヤー付 | |||
| 重量 | 22.2kg | |||
| 寸法図 |  |
|||
 |
ダイナペインター 2 | |||
|---|---|---|---|---|
| 狭角 10° | 中角 18° | 広角 30° | ||
|
|
|
||
| 品番 | NND27210K |
NND27410K |
NND27610K |
|
| 光束値 | ALL | 4500 lm | 4300 lm | 4500 lm |
| RGB単色比 | ＜R＞約30.6％、＜G＞約67.1％、＜B＞約9.3％ | |||
| 種別 | フラッド | |||
| 光源 | LED 72粒 | |||
| カラータイプ | ● ● ● RGB |
|||
| 制御 | DMX512（RDM規格対応） | |||
| 制御 チャンネル数 |
3ch（R・G・B） | |||
| 入力電圧 | AC100V～242V | |||
| 消費電力 | 127W | |||
| 光源寿命 | 40000時間（光束維持率70％） | |||
| 使用環境 | 防雨型／重耐塩／耐風速60m/sec 耐雷サージ15kV（コモンモード） |
|||
| 保護等級 | IP53（防雨型・防塵型） | |||
| 動作環境温度 | -20℃～35℃ | |||
| 備考 | 落下防止ワイヤー付 | |||
| 重量 | 13.2kg | |||
| 寸法図 |  |
|||
適合コントローラ

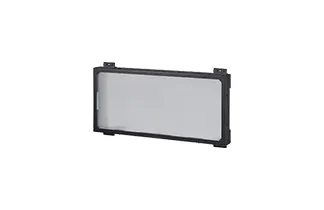

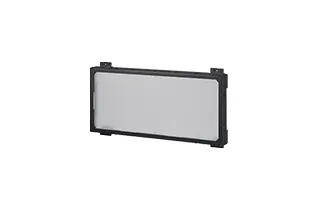

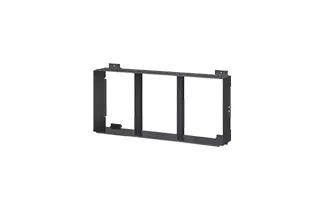

オプション
工場在庫品- 受注品

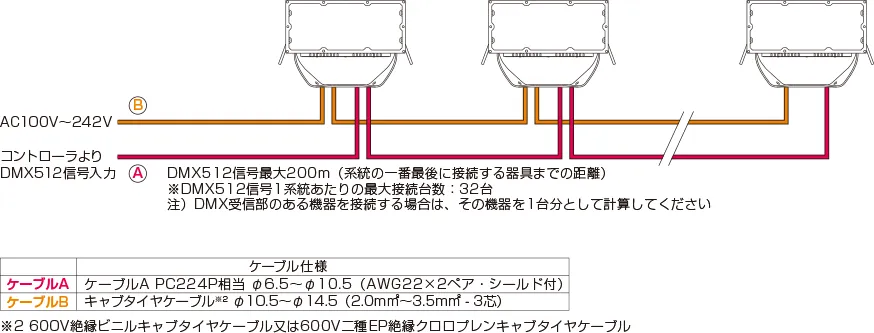

システム構成図
設置条件

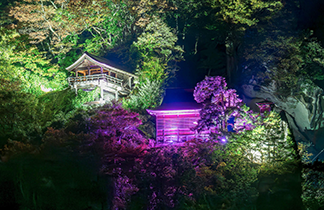

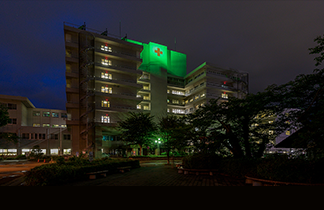

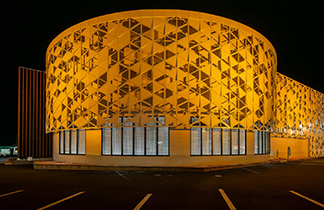

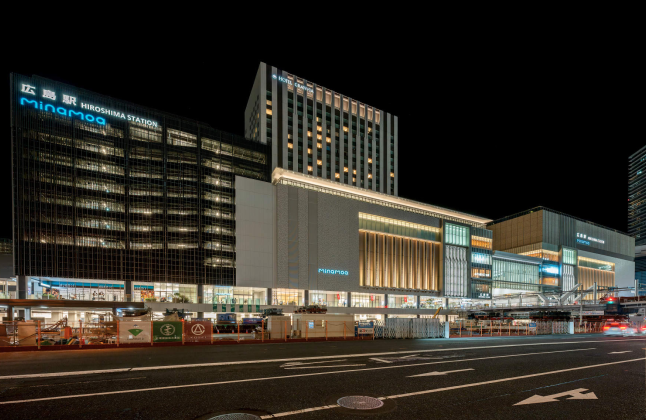

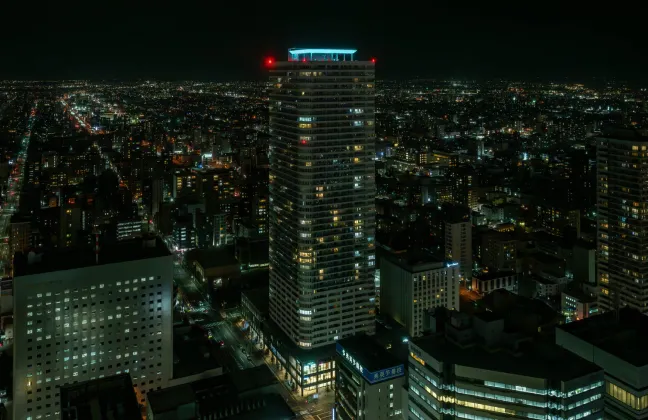

ダイナペインターの納入事例
関連商品
商品ラインアップ
