DMX信号を当社適合PWM信号に変換する信号変換器

DMX信号をPWM信号に変換する信号変換器です。当社製PWM調光器具を直接接続できるのに加え、インターフェース接続で当社製位相制御調光器具や調色器具を接続することができます。

DMX信号にて多彩な照明器具を制御可能にする信号変換器

当社製PWM調光器具を直接接続できるのに加え、インターフェース接続で当社製位相制御調光器具や調色器具を接続することができるため、多彩な照明器具をDMX信号にて制御可能です。
※詳細はシステム構成図をご参照ください。

8回路/4回路のPWM調光回路をラインアップ

8回路タイプと4回路タイプをご用意。空間規模に合わせて選択可能です。

DMX信号断時設定可能

万が一、DMX信号が入力断になった場合の照明器具のあかりを、スライドスイッチ(保持か消灯を選択)で簡単に設定できます。

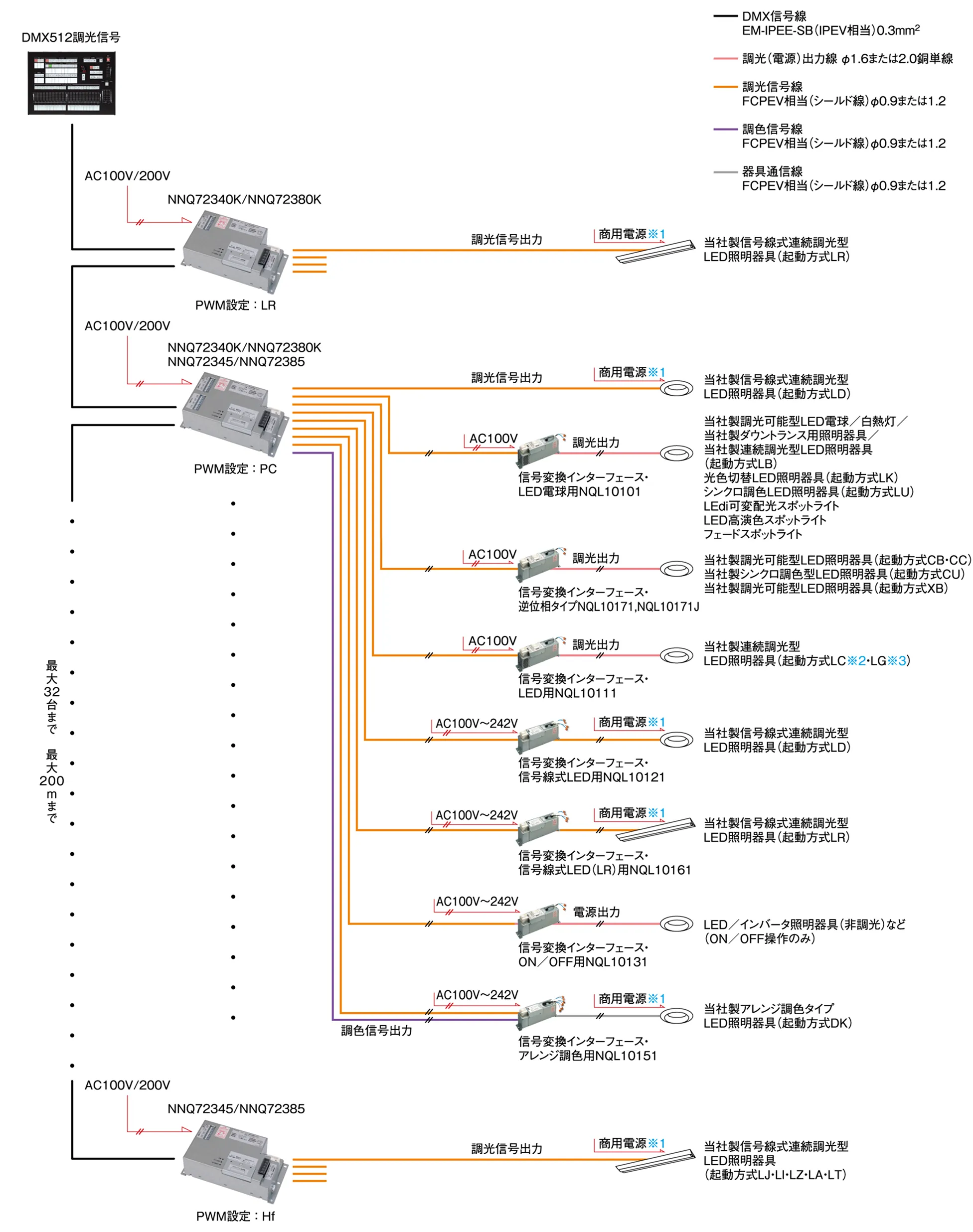

システム構成図

システム構成図

商品ラインアップ

品番 NNQ72340K ◯ NNQ72380K ◯
出力信号系統数※1 4系統出力 8系統出力
接続電源ユニット台数 50台/1系統
(最大200台)
50台/1系統
(最大400台)
接続信号変換
インターフェース台数
10台/1系統(配線長さ100mまで)
20台/1系統(配線長さ50mまで)
消費電力 15W以下 25W以下
希望小売価格
(税抜)
132,000円 240,000円
共通項目
  • 入力電圧:AC100V/200V
  • DMX信号:IN×1系統・OUT/Thru×1系統
  • 操作部:DMXアドレススイッチ、信号モード切替スイッチ(PC/LR)※2、動作モード切替スイッチ(保持/消灯)
  • 表示部:受電、DMX信号受信、出力信号異常
  • その他:DMX終端抵抗自動設定
  • 出力信号は設定したDMXの先頭アドレスから4チャンネルまたは8チャンネル
  • 信号モード切替(PC/Hf)仕様も承ります。詳しくはお問い合わせください。
  • 当社製適合機器接続専用です。
  • 同一系統内で電源ユニットと信号インターフェースの混在はできません。
寸法
重量 1.1kg

■接続信号変換インターフェースラインアップ

  • 信号変換インターフェース ・ LED電球用(NQL10101)
  • 信号変換インターフェース ・ LED用(NQL10111)
  • 信号変換インターフェース ・ 信号線式LED用(NQL10121) ※PC側のみが適合
  • 信号変換インターフェース ・ ON/OFF用(NQL10131)
  • 信号変換インターフェース ・ アレンジ調色用(NQL10151)
  • 信号変換インターフェース ・ 信号線式LED(LR)用(NQL10161)

■ライトマネージャーFx専用調光ボックス(6回路)

信号変換インターフェース専用の調光ボックスです。

NQL69101
適合信号変換インターフェース : NQL10121, NQL10111,NQL10101, NQL10131,NQL10151, NQL10161
寸 法 : 幅460・高320・奥行149.8
信号変換インターフェース台数 : 最大6台

  • ◯工場在庫品
  • 受受注品

  • ★ランプ付希望小売価格でランプ同梱包
  • 別ランプ付希望小売価格でランプ別梱包
