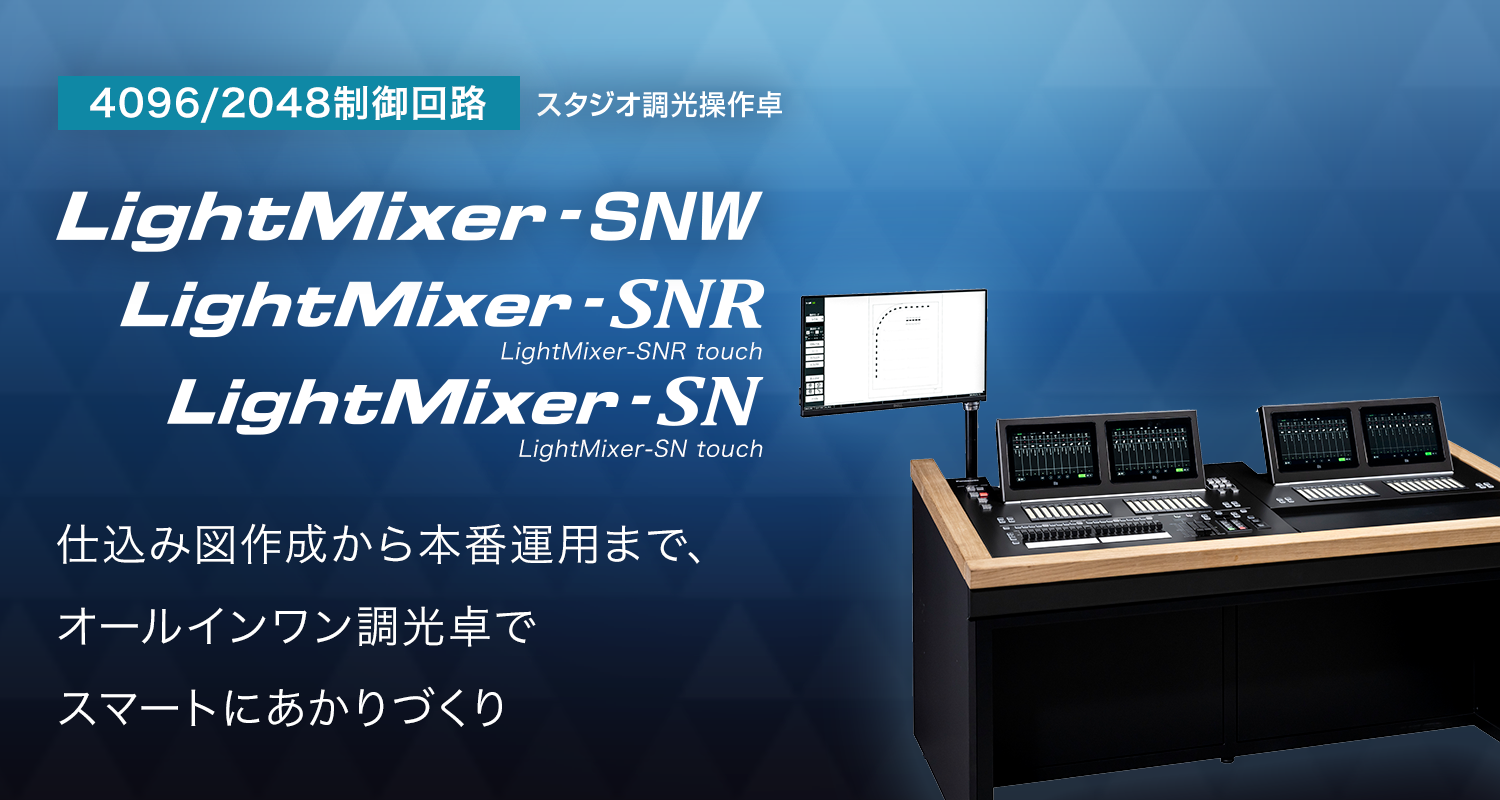

仕込み図作成から本番運用まで、オールインワン調光卓でスマートにあかりづくり

仕込み図作成、パッチ、シーン作成、器具アドレス自動設定、シューティング、本番運用がオールインワンで対応できるスタジオ調光操作卓です。LEDスタジオでの効率的なワークフローを実現します。タッチパネルやウィールでより効率的なオペレートが可能な「ライトミキサーSNW」と、小規模スタジオ向けコンパクトボディの「ライトミキサーSNR/SN」をラインアップしています。※ライトミキサーSNは、RDM規格に対応しておりません。

LEDスタジオの番組制作をオールインワンでサポート

仕込み図作成、パッチ、シーン作成、器具アドレス自動設定、シューティング、本番運用を本調光操作卓1台で対応できます。仕込み時間を短縮し、スマートで効率的なワークフローの実現に貢献します。

操作性やスタジオ規模で選べる2タイプをラインアップ

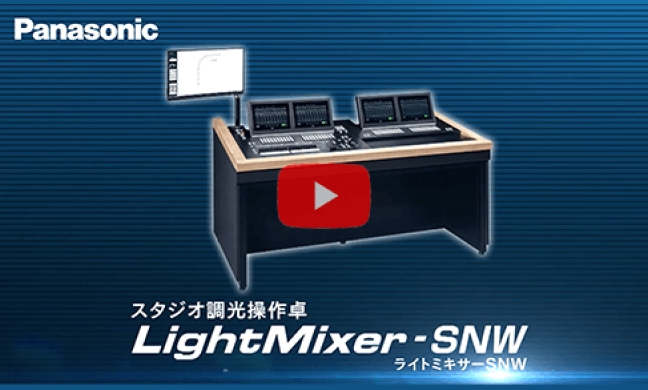

  • ライトミキサーSNW

    クリックで動画が再生されます。

    制御調光回路数:4096回路
    調光レベル出力信号:8系統(AX/sACN)
    シーン再生:20シーン×50ページ
    キュー再生機能:1000シーン
    エフェクト再生機能:100パターン
    ウィール操作部:ウィール最大60本まで(20本単位で対応)・タッチパネル液晶付き
    クロスフェーダ操作部

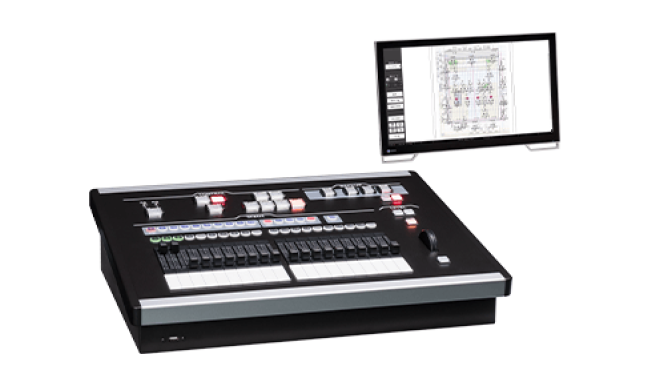

  • ライトミキサーSNR/SN

    制御調光回路数:2048回路
    調光レベル出力信号:4系統(AX/sACN)
    シーン再生:20シーン×10ページ
    シーンフェーダ20本
    エフェクト再生機能:10パターン

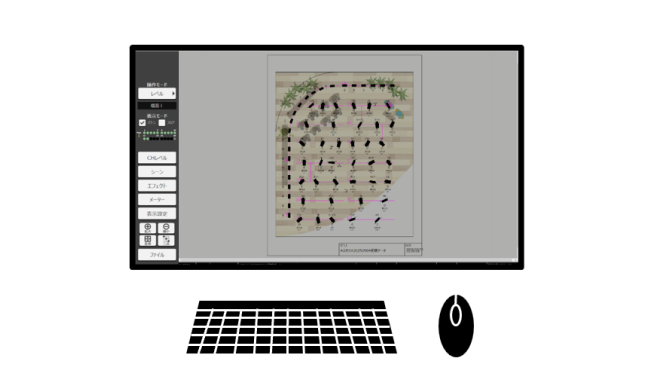

直感的な操作でスタジオ仕込み図面を作成

  • スタジオ図面に美術セット図を取り込み、器具を配置して仕込み図として使用できます。

  • CAD図を取り込んで仕込み図を作成

  • 器具アイコンをタッチで選択しコントロール

RDM規格対応器具のアドレスを迅速に自動設定

タッチパネルで仕込み図を作成すれば、RDM規格によりアドレスを自動設定。仕込み図がない状態から器具情報を取得してアドレスを自動設定し、仕込み図を作成することも可能です。

RDM規格による器具アドレス自動設定

注:ライトミキサーSNは、RDM規格に対応しておりません。

  • 器具検索機能

    図面情報に基づいて器具を検索し、図面上の器具と一致している場合には、図面上のアドレス情報を実際の器具に自動設定。図面にあっても検索されない器具(赤色)や、図面にないが検索された器具(青色)も図面上に表示。

  • 自動設定機能

    図面上に器具がない場合でも、スタジオ上の器具を検索して図面上に配置し、アドレスを割り当てて実際の器具に自動設定。器具の位置と向きを調整すれば、そのまま仕込み図として利用可能。

  • 未設定器具非表示機能

    図面上に存在しない器具が発見され、当日はこの器具を使わない場合、器具にアドレス512番を設定して図面上からも削除し、調光卓の制御対象から除外。

タッチパネルやウィールで複数器具を瞬時にコントロール
(ライトミキサーSNWのみ)

ウィール上部のタッチパネルまたはウィールの操作により、複数器具のあかりを効率的にオペレート。カラー器具の仕込みやサブマスタ、エフェクト等の設定もスムーズに行えます。

  • ■タッチパネル表示例

カラー器具の仕込み

  • カラー器具はカラーピッカーで色設定

    • R/G/B個別レベル設定や、HS(色相・色彩)による色調整も可能。
    • カラーリストで好きな色の登録・再生が可能。
  • カラーエフェクトで流れるような色変化をかんたんに作成

    • カラーエフェクトはシーンフェーダでシーンあかりとフェードチェンジ再生。
    • オフセット設定で器具間のあかりの変化のタイミングをずらすことが可能。

シーンリモコン(オプション)

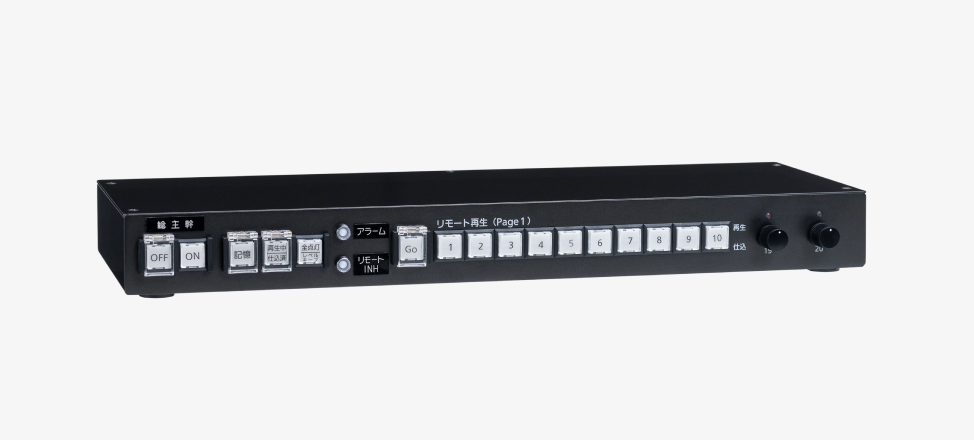

  • 写真:シーンリモコン
  • シーンリモコンで8シーンのシーンチェンジと2シーンのレベルを調整。調整シーンにキーライトを設定することで、シーン1~8の再生中にキーライトの明るさ調整が可能です。

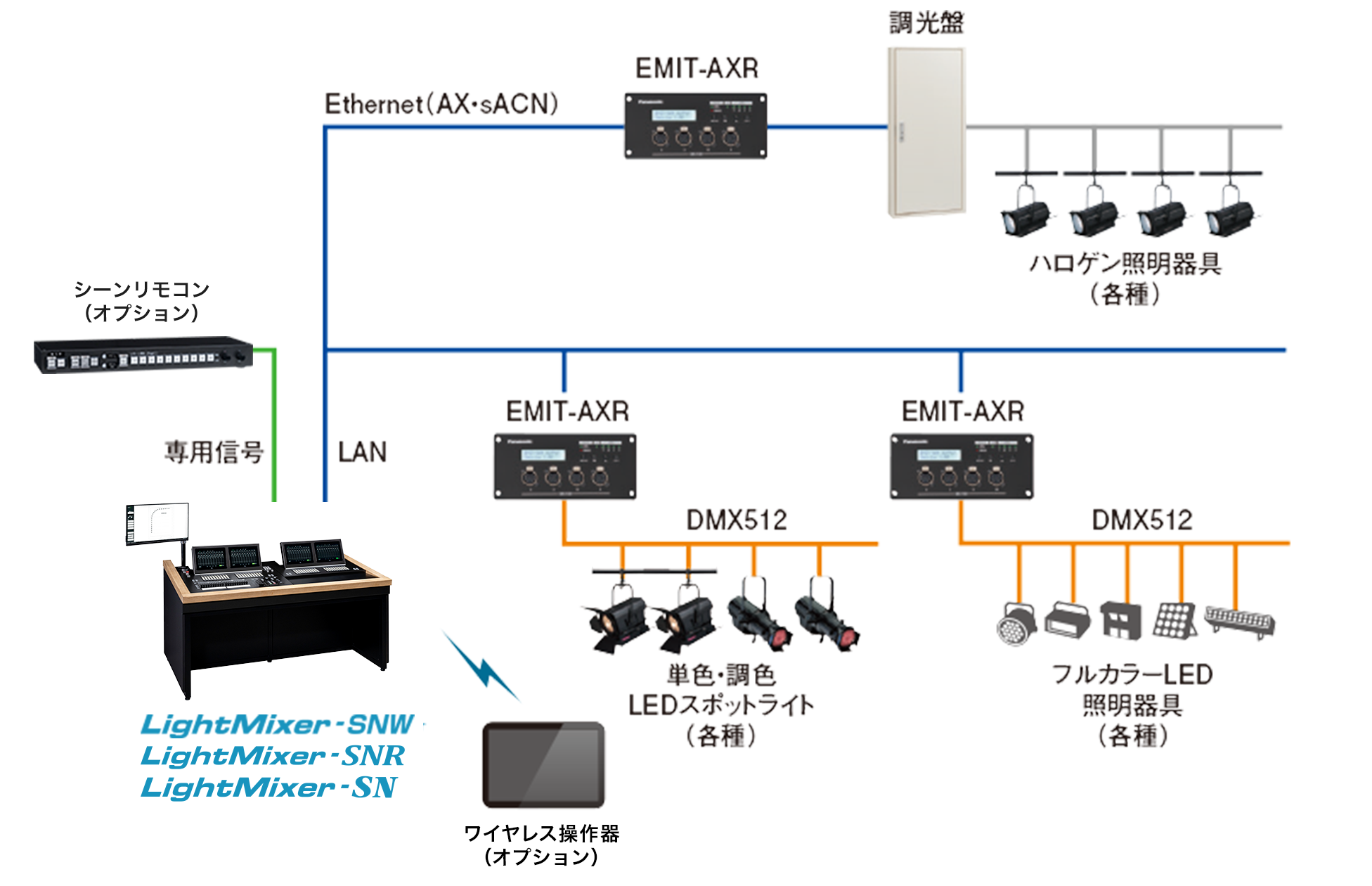

システム構成図

システム構成図

基本仕様

ライトミキサーSNW ライトミキサーSNR/SN
制御調光回路数 4096回路 2048回路
制御チャンネル数 2048チャンネル
調光レベル出力信号 AX/sACN×8系統 AX/sACN×4系統
(イーサネット:1000BASE-T/100BASE-TX/10BASE-T)
シーン再生機能 20シーン(サブマスタ)×50ページ 20シーン×10ページ
1000シーン(クロス再生) -
フェーダ再生機能 シーンフェーダ20本
(1)重ね合わせ再生(ディップレス・ハイエスト計算)
シーンチェンジ操作時、クロス計算して中落ちを防止
(2)クロス再生
シーン再生操作にて現在の明かりから自動的にシーンチェンジ
エフェクト割り当て再生(3パターン/1シーン)
クロスフェーダ再生機能 A/Bクロスフェーダ
段選択:「M(メモリ:シーン)」「P2(手動2段)」「P1(手動1段)」「OFF」
シーンの自動再生は10ブロックまでマルチ再生可能
-
シーンリモコン再生機能
(オプション)
8シーン選択+2シーン UP/DOWN 再生タイプ
シーン選択+「GO」ボタンで再生/消灯
UP/DOWN再生は選択シーンにてレベル有のチャンネルが対象
フェード時間:0~10秒(1秒単位)
エフェクト再生機能 100パターン 同時再生6パターン 10パターン 同時再生6パターン
(1)ステップ記憶:2~100ステップ
再生方向:→/←/→←/ランダム
再生回数:継続/STOP(1回)
再生動作:フェード/カット(フェード/ホールド比調整可)
(2)カラーエンジン:1~8色
変化:直線/サインカーブ(前後のホールド比調整可)
オフセット:-180°~180°
再生速度:0~120bpm(Beat Per Minute:繰り返し数/1分)
場面 - 4場面 場面毎にイーサネット出力系統設定可
RDM規格の対応 SNW SNR SN
対応 対応 未対応
ウィールフェーダ 20本・40本・60本
CHレベル設定、役割一括レベル設定、グループ・フリーレベル設定
カラー器具はカラーピッカーでの色指定や、個別CHウィールでレベル設定
-
監視機能 直回路の漏電:MCCBオフ検知 発生:復旧時刻
操作履歴、ネットワーク機器異常監視、内部異常監視
表示器 23型ワイド(1920×1080) タッチパネル付
外部記憶 USBメモリ 他

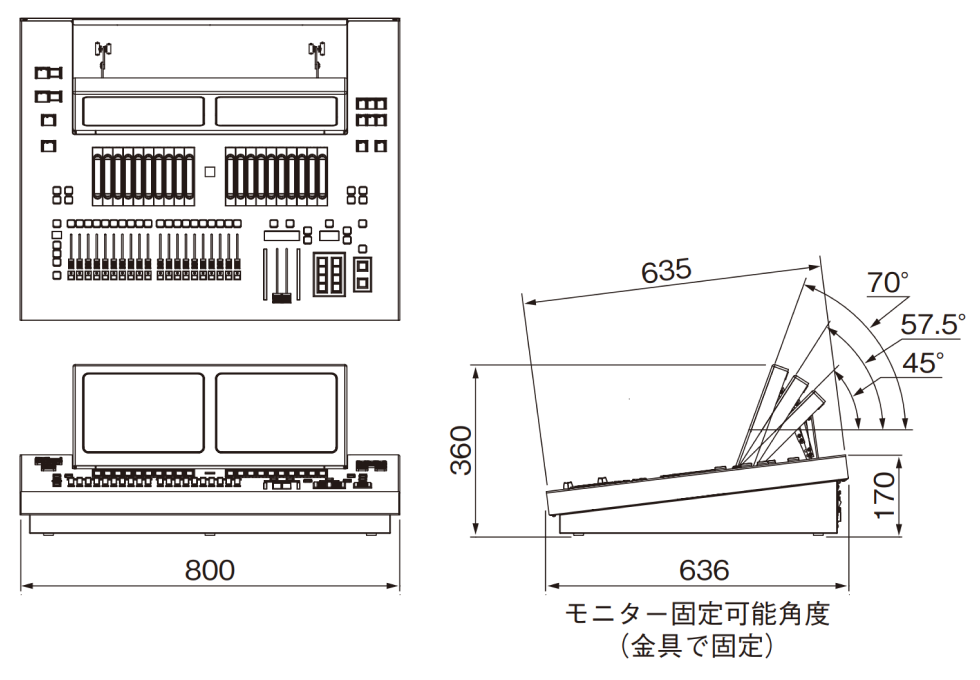

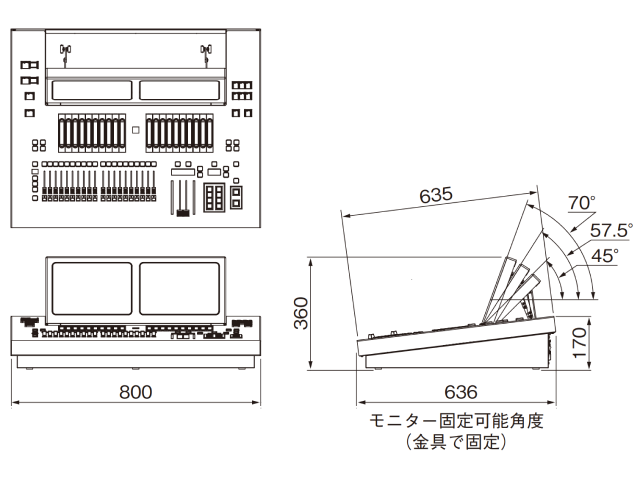

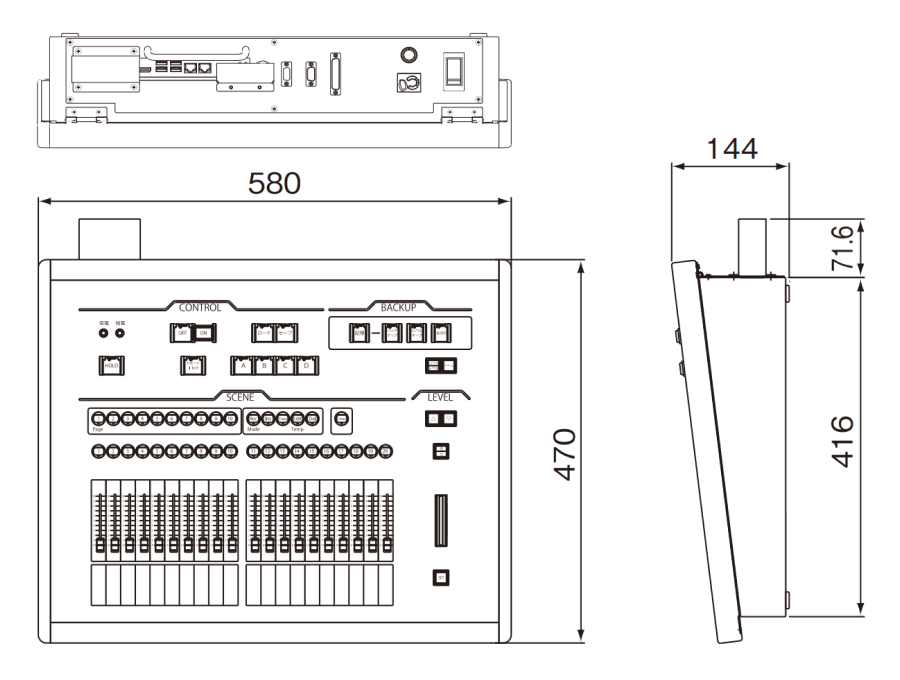

寸法

クリックして拡大

※机はオプションです

クリックして拡大

※表示器は当社推奨機種が付属します。機種・仕様は予告なく変更する場合があります。

寸法図の拡大画像
寸法図の拡大画像

オプション

ライトミキサーSNW ライトミキサーSNR/SN
シーンリモコン スイッチ操作でシーン再生が可能
リモート操作端末 ワイヤレスで照明の調光・ON/OFFパッチング キュー記憶・再生
専用デスク ライトミキサーSNWの操作環境を考慮した専用デスク -
