天井の高い空間におすすめセンサによりひとの在・不在を検知。自動で明るさを調整。

一体型LEDベースライト「iDシリーズ」の高天井用ひとセンサ付ライトバーです。センサによりひとの在・不在を検知。自動で明るさを調整。3.5mから10mまでの取付高さと明るさに応じて選べる4種類のライトバーをご用意しています。

取付高さに応じた2種類のセンサで適切な検知範囲と検知性能を確保

高天井用ひとセンサ付ライトバー説明イラスト

中高天井に対応 <天井高さ3.5m〜10m>

● 保管エリア

保管エリア イメージイラスト

● 荷役エリア

荷役エリアイメージイラスト

自動で節電

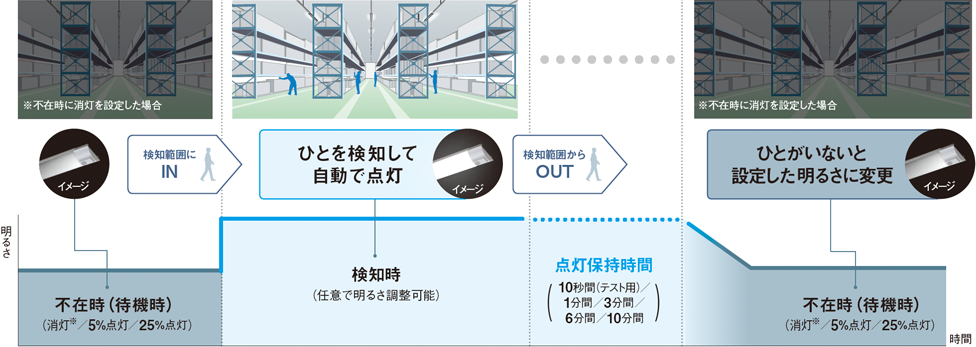

● ひとセンサ動作イメージ

ひとセンサ動作イメージイラスト

※一度段調光となり、さらに2分後にひとがいなければ消灯します。

送信器でかんたん設定

1.検知時の明るさ変更 2.待機時の明るさ変更 3.点灯保持時間の変更 3.センサ機能解除

明るさや点灯保持時間など、センサ機能の設定は送信器で操作。高天井空間においてもその場で調整が可能です。

●設定時のイメージ

設定時のイメージイラスト

●送信器操作可能範囲の目安

送信器操作可能範囲の目安イラスト

※5m未満の場合は隣接する器具が受信してしまうことがあるので、器具の直下(目安Φ2.5m)から送信器を操作してください

インタビュー動画

商品ラインアップ

40形 高天井用ひとセンサ付ライトバー

仕様

  • LED内蔵・電源ユニット内蔵
  • 電圧:100~242V対応
  • ライトバー(カバー):ポリカーボネート(乳白)
  • 光束維持時間40000時間(光束維持率85%)

中天井向け(3.5m〜7m)

光色(色温度) 10000 lmタイプ ※1 6900 lmタイプ ※1

昼白色 5000K

NNL4001NN RC9
受注品先端SSL商品

63,600円(税抜)

NNL4601NN RC9
工場在庫品先端SSL商品

47,600円(税抜)

高天井向け(7m〜10m)

光色(色温度) 10000 lmタイプ ※1 6900 lmタイプ ※1

昼白色 5000K

NNL4002NN RC9
受注品先端SSL商品

63,600円(税抜)

NNL4602NN RC9
工場在庫品先端SSL商品

47,600円(税抜)

  • 5000Kのライトバーを代表としてタイプ分類しております。色温度・光色の違いによりライトバー光束が異なります。

●中天井向け 検知範囲

中天井向け 検知範囲イメージイラスト

●高天井向け 検知範囲

高天井向け 検知範囲イメージイラスト

※検知範囲の中心はセンサの位置で、器具の中心ではありません。
※夏場など、床と人の温度差が少ない場合、ひとセンサは検知しにくくなります。

  • 本器具は、パナソニック製iDシリーズ専用の器具本体とライトバーとの組み合わせで性能を満足します。
    ライトバーの単独使用禁止およびパナソニック製iDシリーズ以外の商品とは組み合わせをしないでください。
  • 一般屋内用器具です。屋外環境(軒下など半屋外を含む)や腐食性ガスの発生する場所、太陽の光が直接器具に当たる場所では使用できません。
  • LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。

ウィズリモ/高天井ひとセンサ付兼用送信器

写真

NQ55000J

希望小売価格 3,300円(税抜)

仕様

  • 単3マンガン乾電池×2本同梱
  • 専用ホルダ同梱(取付用木ネジ×2本付き)
  • 対応機種:高天井用ひとセンサ付ライトバー(起動方式RC)

備考

  • 紛失防止として壁掛け収納ができます。
  • 電池交換の目安:6カ月に1回
  • 照明器具を密集して設置した場合には、複数の器具が同時に操作・設定されることがあります。
  • 赤外線信号の到達距離は、器具の取付高さが目安となります(器具の取付高さは、商品仕様図を参照ください)。尚、送信器の操作の角度や電池の残容量により到達距離は短くなります。
寸法図 寸法図
  • L長寿命・省電力のLEDを主照明にした、高品質、快適性、先進性を備えた商品群です。

  • ◯工場在庫品
  • 受受注品

器具本体とライトバーの組合せ

反射笠付型

[ 中天井向け(3.5m〜7m)] 一般タイプ Ra83

光色(色温度) 10000 lmタイプ ※1 6900 lmタイプ ※1

昼白色 5000K

XLX401KNN RC9
受注品先端SSL商品

(9300 lm・55.1W・168.7 lm/W)

67,600円(税抜)

XLX461KNN RC9
工場在庫品先端SSL商品

(6430 lm・42.8W・150.2 lm/W)

51,600円(税抜)

[ 高天井向け(7m〜10m) ] 一般タイプ Ra83

光色(色温度) 10000 lmタイプ ※1 6900 lmタイプ ※1

昼白色 5000K

XLX402KNN RC9
受注品先端SSL商品

(9300 lm・55.1W・168.7 lm/W)

67,600円(税抜)

XLX462KNN RC9
工場在庫品先端SSL商品

(6430 lm・42.8W・150.2 lm/W)

51,600円(税抜)

iスタイル

[ 中天井向け(3.5m〜7m)] 一般タイプ Ra83

光色(色温度) 10000 lmタイプ ※1 6900 lmタイプ ※1

昼白色 5000K

XLX401NNN RC9
受注品先端SSL商品

(9500 lm・55.1W・172.4 lm/W)

67,050円(税抜)

XLX461NNN RC9
工場在庫品先端SSL商品

(6550 lm・42.8W・153.0 lm/W)

51,050円(税抜)

[ 高天井向け(7m〜10m) ] 一般タイプ Ra83

光色(色温度) 10000 lmタイプ ※1 6900 lmタイプ ※1

昼白色 5000K

XLX402NNN RC9
受注品先端SSL商品

(9500 lm・55.1W・172.4 lm/W)

67,050円(税抜)

XLX462NNN RC9
工場在庫品先端SSL商品

(6550 lm・42.8W・153.0 lm/W)

51,050円(税抜)

  • 5000Kのライトバーを代表としてタイプ分類しております。色温度・光色の違いによりライトバー光束が異なります。

※カタログに記載されている器具本体以外との組み合わせについては取扱説明書をご確認ください。

  • L長寿命・省電力のLEDを主照明にした、高品質、快適性、先進性を備えた商品群です。

  • ◯工場在庫品
  • 受受注品

設定方法

送信器を使った高天井用センサ付器具の設定方法をご紹介します。
