LED高天井用照明器具 特殊5環境向け
（塩害・軒下・粉塵・高温・オイルミスト環境）

閉じる
2024年6月発売予定 重耐塩、耐油、耐塵、高温、防噴流に対応した仕様で、塩害・軒下・粉塵・高温・オイルミストそれぞれの環境や複合的な環境でもご使用いただけます。

パナソニックのLED高天井用照明器具特殊5環境向けは、軒下・粉塵・高温・オイルミスト環境に加えて海岸地帯の塩害環境の複合的な環境でもご使用いただけます。

特長

商品ラインアップ

海岸地帯で使用可能

■塩害の影響に関して

  • 重耐塩…常時、飛来塩分が高濃度の地域に求められるレベル（目安：海岸より0～200m 程度の範囲）
  • 耐塩…常時、飛来塩分があり、気象条件により高濃度になることのある地域に求められるレベル
    （目安：海岸より200m～20km程度の範囲）

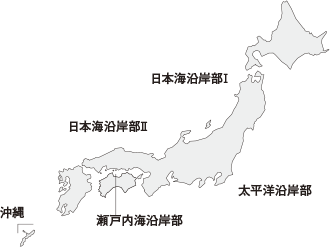

飛来塩分の影響地域

地域区分 飛来塩分量が鋼の腐食に影響を与えると考えられる地域
日本海
沿岸部

Ⅰ

海岸線から20km 以内

Ⅱ

海岸線から5km 以内

太平洋沿岸部

海岸線から2km 以内

瀬戸内海沿岸部

海岸線から1km 以内

沖縄

全地域

（公社）日本道路協会「道路橋示方書・同解説」（平成14年3月）より

地域区分を示した日本地図

豊富な明るさのバリエーション

水銀灯700形相当、マルチハロゲン灯400形相当、水銀灯400形相当の3種類の明るさをラインアップ。

電源別置型でメンテナンスをかんたんに

電源を別置にすることで電源部のメンテナンスが容易に。
また、灯具部分を軽量化し、建物への負荷を軽減しました。

特殊5環境向け（塩害・軒下・粉塵・高温・オイルミスト環境）マルチハロゲン灯400形器具相当

灯具質量：4.9kg

灯具と電源ユニットは保護等級IP65を確保

IP(Ingress Protection)とは、IEC規格で規定されているキャビネットの塵等の固形物及び水に対する保護構造の等級を記号で示したもので、こちらの特殊5環境向け（塩害・軒下・粉塵・高温・オイルミスト環境）の照明器具は保護等級IP65を確保しています。

IP規格について

商品ラインアップ

拡散配光タイプ（直付型）

水銀灯700形器具相当
器具 灯具と電源ユニットのイメージ図
品番

高天井XYM2053LE2 L

価格

受希望小売価格 328,000円（税抜）

  • 灯具・NYM20053 受 286,000円（税抜）L
  • 電源ユニット・NYK02803 LE2
    受 42,000円（税抜）L
仕様
  • 全光束：32,000 lm
  • 消費電力：199W
  • 消費効率：160.8 lm/W
  • 電圧：200〜242V対応
  • 重：灯具6.0kg、電源約1.2kg
備考 周囲温度60℃時
29,900 lm（光束維持率80％）
注意事項
  • 器具の取付周囲温度が−20〜60℃でご使用ください。
マルチハロゲン灯400形器具相当
器具 灯具と電源ユニットのイメージ図
品番

高天井XYM2052LE9 L

価格

◯（工場在庫品）希望小売価格 267,100円（税抜）

  • 灯具・NYM20052 受 230,000円（税抜）L
  • 電源ユニット・NYK02802 LE9
    ◯（工場在庫品） 37,100円（税抜）L
仕様
  • 全光束：21,000 lm
  • 消費電力：130W
  • 消費効率：161.5 lm/W
  • 電圧：100〜242V対応
  • 重：灯具4.9kg、電源約1.1kg
備考
  • NNY20090 LF9・NNY20091 LF9推奨品
周囲温度65℃時
19,600 lm（光束維持率80％）
注意事項
  • 器具の取付周囲温度が−20〜65℃でご使用ください。
水銀灯400形器具相当
器具 灯具と電源ユニットのイメージ図
品番

高天井XYM2051LE9 L

価格

受希望小売価格 232,400円（税抜）

  • 灯具・NYM20051 受 199,000円（税抜）L
  • 電源ユニット・NYK02801 LE9
    ◯（工場在庫品） 33,400円（税抜）L
仕様
  • 全光束：16,000 lm
  • 消費電力：100W
  • 消費効率：160.0 lm/W
  • 電圧：100〜242V対応
  • 重：灯具4.9kg、電源約1.1kg
備考
  • NNY20085 LF9・NNY20086 LF9推奨品
周囲温度70℃時
14,900 lm（光束維持率80％）
注意事項
  • 器具の取付周囲温度が−20〜70℃でご使用ください。
仕様
  • 昼白色5000K
  • LED内蔵・電源ユニット別置（電源ユニットは希望小売価格に含まれています。）
  • 本体：アルミ
  • パネル：飛散防止膜付強化ガラス
  • アーム：鋼材（溶融亜鉛メッキ）
  • 保護等級：灯具：IP65・電源ユニット：IP65
  • 光束維持時間60000時間（光束維持率85％）
  • 30°までの傾斜天井に取付可能
  • 落下防止ワイヤー付
  • グリーン購入対象商品

Ra70防噴流型・耐塵型（灯具）防噴流型・耐塵型（電源ユニット）重耐塩害仕様
注意事項
  • 調光はできません。
  • 電源ユニットの取付周囲温度が−20〜40℃でご使用ください。
  • LEDユニットには、設計上、LEDを搭載せず消灯されている部分があります。予めご了承ください。
  • LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。
  • 灯具口出し線・アース線、電源ユニット出力線・アース線それぞれと延長ケーブルとの接続はスリーブで確実に接続してください。
    シースの無い電源線接続箇所からシースの部分までは、全体を自己融着テープ、絶縁テープの順で巻き、確実に絶縁、防水処理をしてください。
    正しく処理をされないと防水性能が保たれませんのでご注意ください。
  • 専用電源ユニットの出力線・アース線は0.75mm2以上の耐熱電線（100℃以上）（別途）を使用してください。
  • 電源ユニットは耐塩仕様ではありません。塩害環境で使用するときは屋内または、盤用キャビネット屋外用に取り付けてください
  • 粉塵・油煙が発生する複合環境下では、パネル面に粉塵が付着しやすくなり本来の性能が得られなくなる可能性があります。定期的なメンテナンスをおすすめします。

電源ユニット

水銀灯700形器具相当
器具 電源ユニットのイメージ図
品番

NYK02803LE2 L

価格

受希望小売価格 42,000円（税抜）

仕様
  • 入力電圧：200〜242V対応
  • 重：約1.2kg
注意事項
  • 調光はできません。
  • 器具と電源ユニット間の延長制限：100m
  • 電源ユニットの取付周囲温度が−20〜40℃でご使用ください。
マルチハロゲン灯400形器具相当
器具 電源ユニットのイメージ図
品番

NYK02802LE9 L

価格

◯（工場在庫品）希望小売価格 37,100円（税抜）

仕様
  • 入力電圧：100〜242V対応
  • 重：約1.1kg
注意事項
  • 調光はできません。
  • 器具と電源ユニット間の延長制限：100m
  • 電源ユニットの取付周囲温度が−20〜40℃でご使用ください。
水銀灯400形器具相当
器具 電源ユニットのイメージ図
品番

NYK02801LE9 L

価格

◯（工場在庫品）希望小売価格 33,400円（税抜）

仕様
  • 入力電圧：100〜242V対応
  • 重：約1.1kg
注意事項
  • 調光はできません。
  • 器具と電源ユニット間の延長制限：100m
  • 電源ユニットの取付周囲温度が−20〜40℃でご使用ください。

点検・交換の推奨時期について

  • 交換の推奨時期：10年
  • 点検について：自主点検は1年に1回、専門家による点検は3年に1回

各種アイコンの説明

  • S先端技術・優れたデザイン性などを持ち合わせた商品群です。
  • V省エネ・デザイン性・配光制御など様々なご要望にお応えできる商品群です。
  • L長寿命・省電力のＬＥＤを主照明にした、高品質、快適性、先進性を備えた商品群です。
  • ◎常備在庫品
  • ◯工場在庫品
  • 受受注品
  • ★ランプ付希望小売価格でランプ同梱包
  • 別ランプ付希望小売価格でランプ別梱包
  • Gグリーン購入法適合商品です。
