モジュール機構により、設置環境に適した配光を実現。台数を減らすことにより、ライフサイクルコストの軽減が可能です。

光束や配光のバリエーションが豊富で、一般道路から高速道路まで広く使用されているトンネル照明器具です。基本照明と入口照明をラインアップしています。

商品ラインアップ

写真：基本照明の商品

基本照明
写真：入口照明の商品

入口照明

基本照明

器具光束 当社型式 消費電力※1
（平均電力）		 固有エネルギー
消費効率		 皮相電力※2 建電協形式 質量
3100 lm KWE0310BLS-J 22.2W
（20.2W）		 139.6 lm/W 23VA KWE030BLS-J 17kg
4200 lm KWE0420BLS-J 29.3W
（26.5W）		 143.3 lm/W 30VA KWE030BLS-J
5000 lm KWE0500BLS-J 34.0W
（30.5W）		 147.0 lm/W 35VA KWE045BLS-J
6000 lm KWE0600BLS-J 40.5W
（36.5W）		 148.1 lm/W 41VA KWE060BLS-J
7200 lm KWE0720BLS-J 49.2W
（44.6W）		 146.3 lm/W 50VA KWE070BLS-J 19kg
8600 lm KWE0860BLS-J 58.7W
（53.4W）		 146.5 lm/W 60VA KWE070BLS-J
10000 lm KWE1000BLS-J 68.6W
（61.4W）		 145.7 lm/W 70VA KWE090BLS-J 20kg
12500 lm KWE1250BLS-J 86.5W
（78.0W）		 144.5 lm/W 87VA KWE120BLS-J
  1. 消費電力・平均消費電力（初期光束補正機能による平均値）は200Vでの値です。
  2. 皮相電力のVA値は200Vでの光束維持時間経過後の最大値を示します。

入口照明

器具光束 当社型式 消費電力※1
（平均電力）		 固有エネルギー
消費効率		 皮相電力※2 建電協形式 質量
4500 lm KWE0450BS-J 27.0W
（24.7W）		 166.6 lm/W 28VA KWE035BS-J 15kg
9000 lm KWE0900BS-J 54.5W
（49.3W）		 165.1 lm/W 55VA KWE070BS-J
11500 lm KWE1150BS-J 70.9W
（64.6W）		 162.2 lm/W 72VA KWE100BS-J
15700 lm KWE1570BS-J 99.1W
（88.8W）		 158.4 lm/W 101VA KWE150BS-J 16kg
21000 lm KWE2100BS-J 130.8W
（117.1W）		 160.5 lm/W 133VA KWE200BS-J
31500 lm KWE3150BS-J 196.4W
（175.3W）		 160.3 lm/W 200VA KWE250BS-J
KWE300BS-J		 18kg
36700 lm KWE3670BS-J 227.3W
（203.5W）		 161.4 lm/W 230VA KWE350BS-J
42000 lm KWE4200BS-J 259.7W
（232.7W）		 161.7 lm/W 263VA KWE350BS-J
  1. 消費電力・平均消費電力（初期光束補正機能による平均値）は200Vでの値です。
  2. 皮相電力のVA値は200Vでの光束維持時間経過後の最大値を示します。

共通項目

仕様
  • LED内蔵・電源ユニット内蔵
  • 初期光束補正機能付
  • 入力電圧：200（242）V対応（他の電圧は別途お問い合わせください。）
  • 本体：枠なしプレス型 ステンレス鋼板（アクリル塗装）
  • 透光性カバー：強化ガラス
  • 取付脚：ステンレス（グレー）
  • 使用環境：-20～40℃ 湿度85％以下
  • 周波数：50／60Hz共用
  • 保護等級：IP55

グリーン購入商品
昼白色（5000K）Ra70防噴流型・防塵型
備考
  • 基本照明の電池内蔵型は別途ご相談ください。
  • プロビーム照明方式は仕様が異なります。別途ご相談ください。
  • 納期および価格については、お取引先にお問い合わせください。
  • 上記以外の光束値の器具については、別途ご相談ください。
注意事項
  • 消費電力・平均消費電力（初期光束補正機能による平均値）は200Vでの値です。
  • 皮相電力のVA値は200Vでの光束維持時間経過時後の最大値を示します。
  • 光束維持率80%
  • 200（242）V以外の電圧への対応は（一社）建設電気技術協会「道路・トンネル照明器材仕様書・同解説」に適合しません。
  • LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。 納期および価格については、お取引先にお問い合わせください。
  • グリーン購入法適合：ガイドライン適合品に限ります。

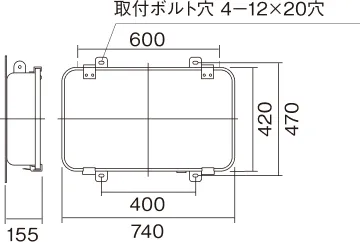

寸法図

  • 基本照明
    寸法図
  • 入口照明
    寸法図

点検・交換の推奨時期について

  • 交換の推奨時期：10年
  • 点検について：自主点検は1年に1回、専門家による点検は3年に1回

各種アイコンの説明

  • S先端技術・優れたデザイン性などを持ち合わせた商品群です。
  • V省エネ・デザイン性・配光制御など様々なご要望にお応えできる商品群です。
  • L長寿命・省電力のＬＥＤを主照明にした、高品質、快適性、先進性を備えた商品群です。
  • ◎常備在庫品
  • ◯工場在庫品
  • 受受注品
  • ★ランプ付希望小売価格でランプ同梱包
  • 別ランプ付希望小売価格でランプ別梱包
  • Gグリーン購入法適合商品です。
