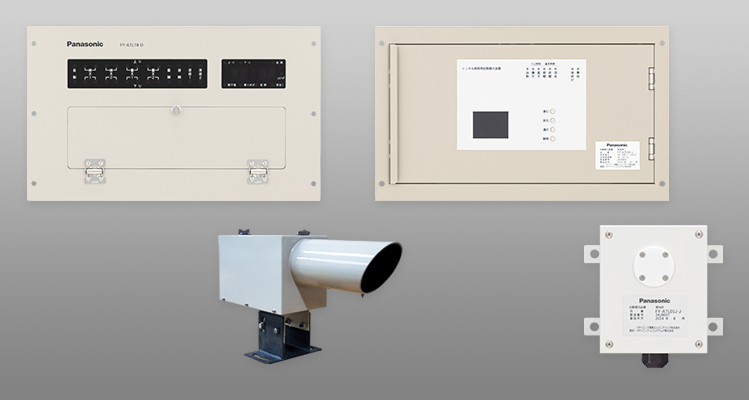

自動調光装置（トンネル照明器具用）
トンネル照明器具に接続し、周囲の明るさや時刻に応じてトンネル内の明るさを調整する装置です。
FY-ATL18-D輝度型
（高速道路用）
道路トンネルの入口照明・基本照明および接続道路の照明の自動点滅を、トンネル坑口の輝度（野外輝度）ならびに時刻により行うもので、受光部と制御部から構成されます。受光部は、信号ケーブルにより制御部に接続されます。制御部からは、野外輝度および時刻に応じてトンネル照明の点灯段階（晴天1から深夜2まで）の信号が照明制御盤に出力されます。
制御部
受光部
[電源電圧] AC100V/200V土15%
[周波数] 50/60Hz
[消費電力] 約50W（受光部2台含む）
[停電補償] 24時間
[塗装色]
- 制御部：5Y7/1半艶ポリウレタン樹脂塗装
- 受光部：5Y7/1全艶ポリウレタン樹脂塗装（但し筒内部はN1.5半艶）
輝度測定方式（制御部）
輝度測定方式（受光部）
受光部は、トンネル抗口から150m離れた地点よりトンネル抗口内に向けて設置します。

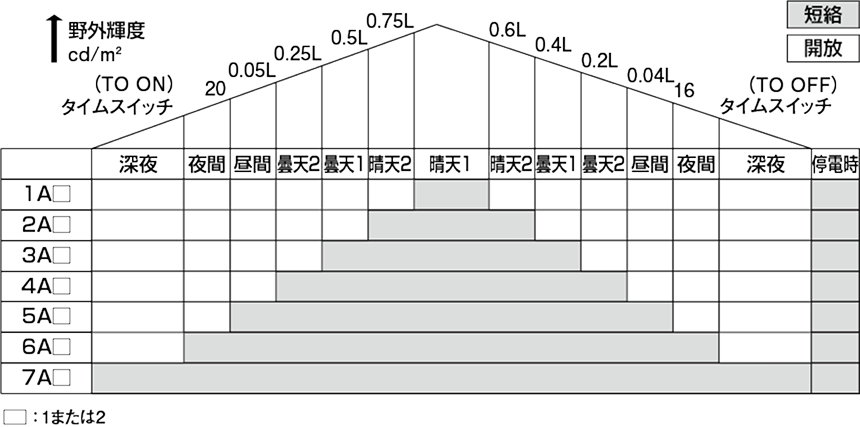

出力接点動作（深夜1・深夜2を区分しない場合）
FY-ATL05-J照度型
（一般国道用）
道路トンネルの入口照明・基本照明および接続道路の照明を、昼間は自然光照度により3段階に、夜間はタイムスイッチにより2段階に切り換える信号が照明盤に出力されます。
制御部
受光部
[電源電圧] AC100V/200V土10％ 25VA以下
[周波数] 50/60Hz
[停電補償] 48時間
[塗装色]
- 制御部：5Y7/1半艶メラミン焼付塗装
- 受光部：N9半艶メラミン焼付塗装
照度測定方式（制御部）
照度測定方式（受光部）

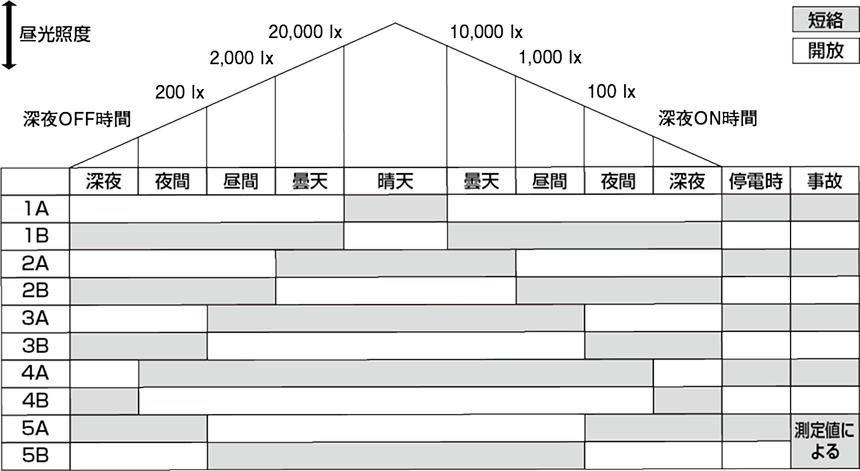

出力接点動作（深夜1・深夜2を区分しない場合）
- 照度値による制御が時刻制御より優先されます。
道路の種類により次の器具で構成されます。
| 高速自動車国道トンネル用 | 一般国道等トンネル用 | ||
|---|---|---|---|
| FY-ATL18-D（受光部２台） | FY-ATL18-D（受光部1台） | FY-ATL05-J | |
| 制御部 | 1 | 1×2セット | 1 |
| 受光部 | 2 | 1×2セット | 1 |
- ATL-18RN（受光部2台）は上り/下りのトンネルを1ヶ所の電気室で制御する場合。
ATL-18RN（受光部1台）は、最大トンネル（おおよそ4,000m以上）で上り/下りの電気室が別れてそれぞれに制御する場合。
（ATL-18RN（受光部1台）の基本構成は制御部１台、受光部１台です。）
