防犯灯 取付金具
防犯灯を鋼管ポール、コンクリートポール、壁面などに取り付ける際に使用する取付金具を豊富にラインアップしています。
取付金具一覧表
●鋼管ポール取付
| 適合ポール径 | φ60 （φ59.6含む） |
φ76.3 φ89.1 |
Φ60（Φ59.6含む）~Φ114.3 | |||||
|---|---|---|---|---|---|---|---|---|
| オプション | ||||||||
| 併用オプション |  |
|
|
|||||
| 電気料金区分 | 灯 具 | |||||||
| 10VA |  |
|
（※1） |
|
|
|
||
| 10VA （従来20VA） |
|
|
（※1） |
|
|
|
||
|
|
|
|
|
|
|||
| 20VA （従来40VA） |
|
|
|
|
|
|
||
| 駐車場・ 交差点用 |
|
|
|
|
|
|
||
| 停電 対応 蓄電池 内蔵 |
LED防犯灯 | |
|
|
|
|
|
|
| LED保安灯 | |
|
|
|
|
|
||
●電力柱（コンクリートポール）取付
| 適合ポール径 | φ190～φ350 | |||||
|---|---|---|---|---|---|---|
| オプション | ||||||
| 併用オプション | |
|||||
| 電気料金区分 | 灯 具 | |||||
| 10VA | |
|
|
|
||
| 10VA （従来20VA） |
|
|
|
|
||
|
|
|
|
|||
| 20VA （従来40VA） |
|
|
|
|
||
| 駐車場・ 交差点用 |
|
|
|
|
||
| 停電 対応 蓄電池 内蔵 |
LED防犯灯 | |
|
|
|
|
| LED保安灯 | |
|
|
|
||
●壁面取付
| オプション | |||||
|---|---|---|---|---|---|
| 併用オプション |
|
|
|||
| 電気料金区分 | 灯 具 | ||||
| 10VA | |
|
|
||
| 10VA （従来20VA） |
|
|
|
||
|
|
|
|||
| 20VA （従来40VA） |
|
|
|
||
| 駐車場・ 交差点用 |
|
|
|
||
| 停電 対応 蓄電池 内蔵 |
LED防犯灯 | |
|
|
|
| LED保安灯 | |
|
|
||
●ポールの先端取付
| 適合ポール径 | φ76.3 | φ89.1 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| オプション | ||||||||||
| 併用オプション | |
|
|
|
||||||
| 電気料金区分 | 灯 具 | |||||||||
| 10VA | |
|
|
|
|
|
|
|
||
| 10VA （従来20VA） |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|||
| 20VA （従来40VA） |
|
|
|
|
|
|
|
|
||
| 駐車場・ 交差点用 |
|
|
|
|
|
|
|
|
||
| 停電 対応 蓄電池 内蔵 |
LED防犯灯 | |
|
|
|
|
|
|
|
|
| LED保安灯 | |
|
|
|
|
|
|
|
||
印は組み合わせ可能です
- 1 Φ60（Φ59.6含む）のポールに取り付ける場合は必ず〔DYKX23098〕もしくは〔DYKX23096+DYKX23099〕と組み合わせてご使用ください。
- 2 樹脂（ASA）タイプは取付金具を使用しなくても壁面への取り付けは可能です。
取付金具 使用イメージ図
-

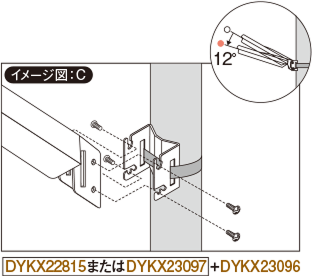

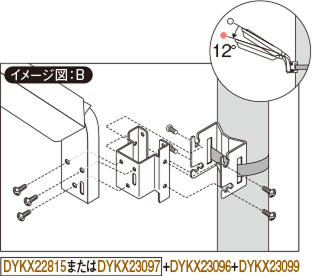

●鋼管ポール取付
-
基本角度
角度可変時の角度

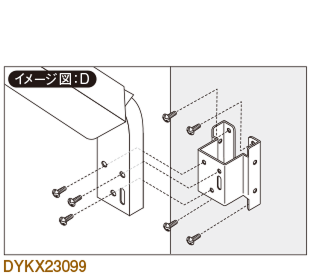

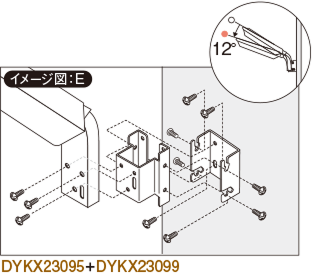

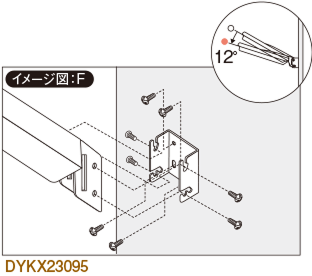

●壁面取付
取付金具 詳細情報
●ポールヘッド用アーム
（塗装済み・1灯用）
○ 希望小売価格 23,000円（税抜）
【仕様】
- 鋼管：溶融亜鉛合金メッキ（HZA50A）後
ポリエステル樹脂粉体焼付塗装
（クールホワイト） - 重2.0kg
【備考】
- 適合ポール径・φ89
●ポールヘッド用アーム
（塗装済み・2灯用）
○ 希望小売価格 27,400円（税抜）
【仕様】
- 鋼管：溶融亜鉛合金メッキ（HZA50A）後
ポリエステル樹脂粉体焼付塗装
（クールホワイト） - 重2.1kg
【備考】
- 適合ポール径・φ89
塗装済ポール
| ポール径・高さ | Φ89ポール（3.5m） |
Φ89ポール（4.5m） |
|---|---|---|
| 品番・価格 |
○希望小売価格 73,200円（税抜） |
○希望小売価格 87,600円（税抜） |
| 仕様 |
|
|
| 寸法図 |
|
|
| 仕様 |
|
|
| 共通項目 |
一般埋込式ポール
|
|
点検・交換の推奨時期について
- 交換の推奨時期：10年
- 点検について：自主点検は1年に1回、専門家による点検は3年に1回
各種アイコンの説明
先端技術・優れたデザイン性などを持ち合わせた商品群です。
省エネ・デザイン性・配光制御など様々なご要望にお応えできる商品群です。
長寿命・省電力のＬＥＤを主照明にした、高品質、快適性、先進性を備えた商品群です。
常備在庫品
工場在庫品
受注品
ランプ付希望小売価格でランプ同梱包
ランプ付希望小売価格でランプ別梱包
グリーン購入法適合商品です。
