停電対応蓄電池内蔵 LED防犯灯/LED保安灯

閉じる

停電時にLED保安灯が点灯し、避難誘導などをサポートします。（停電時より4時間点灯）

停電時の照射イメージ画像
停電対応蓄電池内蔵 LED防犯灯とLED保安灯の電柱取付イメージと通常時と停電時の夜間照射イメージの画像

停電時にLED保安灯が点灯し、避難誘導などをサポートするパナソニックの防犯灯です。夜道が明るく見える明光色（アカルミナ）を通常時に点灯するLED防犯灯だけでなく、停電時に点灯するLED保安灯にも採用しています。

特長

商品ラインアップ

夜道が明るく見える明光色（アカルミナ）を採用

明光色（アカルミナ）は通常時に点灯するLED防犯灯だけでなく、停電時に点灯するLED保安灯にも採用しています。

明光色（アカルミナ）のしくみはこちら

LED保安灯は取付間隔32mで最小照度0.1 lx以上を確保

通常時はLED防犯灯の機能を発揮。停電時は保安灯部分が点灯し、設置間隔32mで（一社） 照明学会が推奨する最小照度0.1 lx以上※1を満足します。
また、（公社）日本防犯設備協会が行った実験においても、最小照度0.1 lx以上を確保することが望ましいとされています。※2

  1. 「避難経路の照度について」
  2. 平成28年度照明学会第49回全国大会より

詳しくは後述の「避難時における照明要件について」をご覧ください。

停電対応蓄電池内蔵 LED防犯灯【蛍光灯FL20形相当】の場合

設置台数／停電対応蓄電池内蔵 LED防犯灯：2台・LED防犯灯：1台

通常時

停電対応蓄電池内蔵 LED防犯灯【蛍光灯FL20形相当】の通常時の夜間照射イメージ

保守率：0.63
路面反射率：0.1
取付高さ：4.5m

●水平面照度分布図

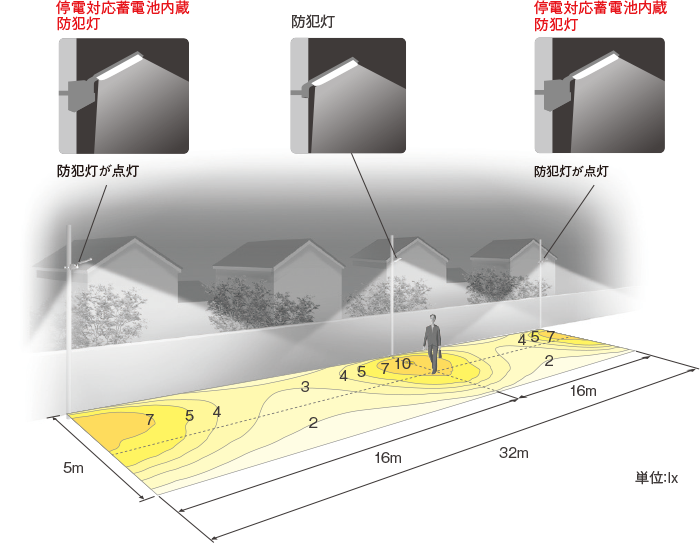

停電対応蓄電池内蔵 LED防犯灯【蛍光灯FL20形相当】の通常時の水平面照度分布図、LED防犯灯が点灯
  • ● 停電時も保安灯が点灯

停電時

通常時はLED防犯灯として機能

停電対応蓄電池内蔵 LED防犯灯【蛍光灯FL20形相当】の停電時の夜間照射イメージ

保守率：0.85
路面反射率：0.1
取付高さ：4.5m

●水平面照度分布図

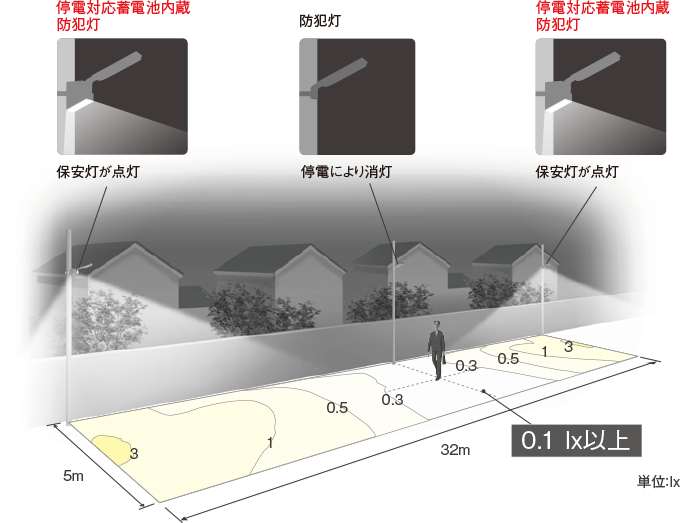

停電対応蓄電池内蔵 LED防犯灯【蛍光灯FL20形相当】の停電時の水平面照度分布図、LED保安灯が点灯、明るさは0.1lx以上

本商品は、犯罪抑止等を意図して製作された商品ですが、犯罪の防止・安全を完全に保証するものではございません。万一被害などが発生しましても、当社は責任を負いかねますのでご了承ください。

既設の防犯灯を活かして停電対応が可能

既設の防犯灯の近くに後付けが可能。
防犯機能に停電時の安心を高める保安灯をお手軽にプラスすることができます。

  • 電力柱に設置する場合には設置可否および申請方法を各地域の電力会社にお問い合わせください。

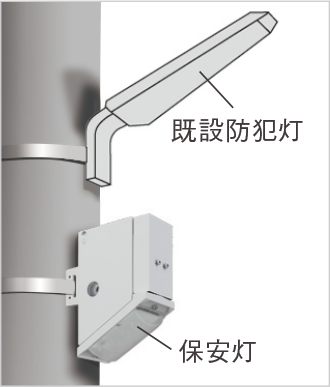

既設防犯灯の下にLED保安灯を電力柱に取り付けている状態のイメージ画像

ポール取り付けも可能

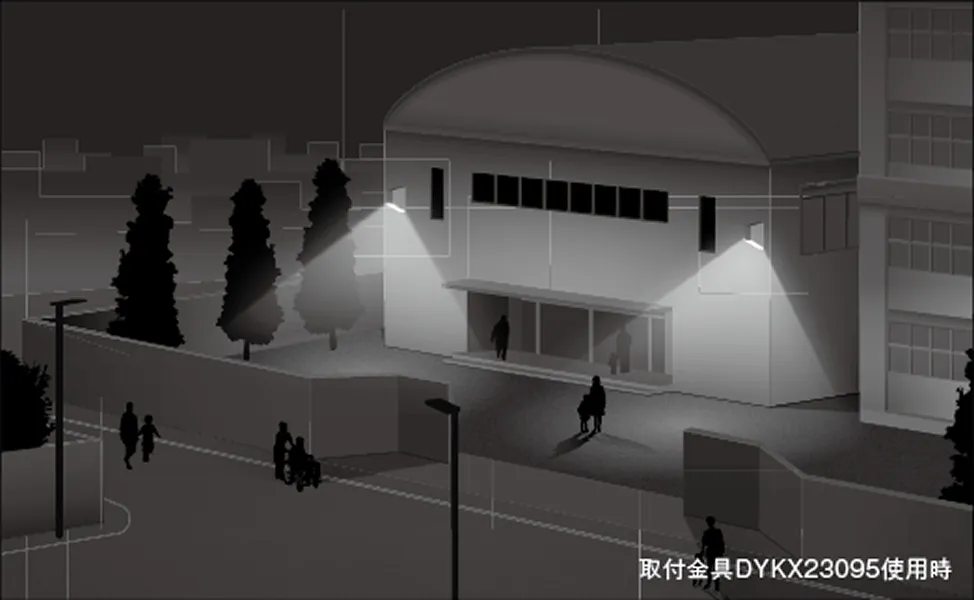

工場やオフィスビルの外構、駐車場などへの設置も可能です。

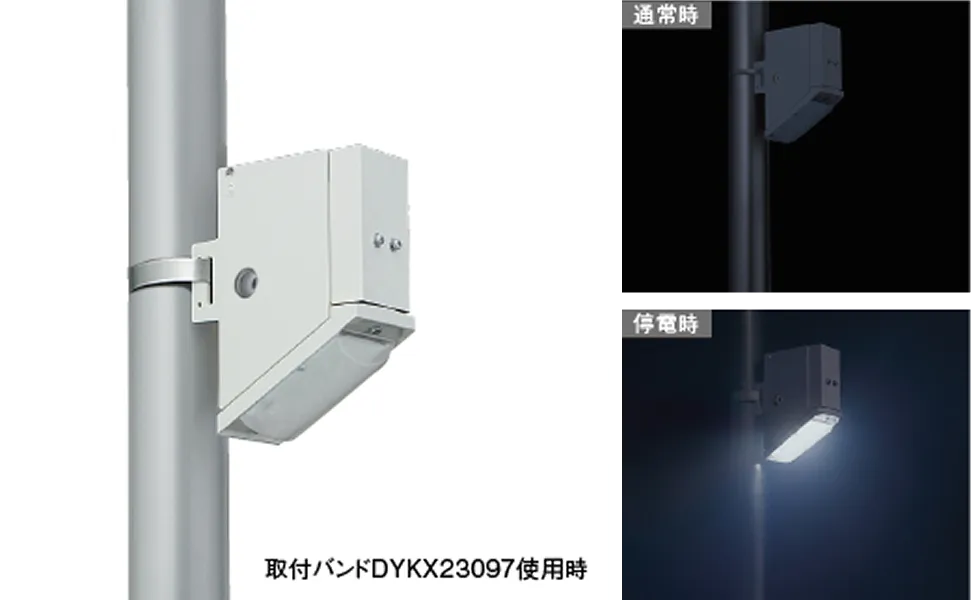

LED保安灯をポールに取り付けている状態のイメージ画像

停電対応蓄電池内蔵 LED保安灯 回路図

LED防犯灯と連携する場合

電源から保安灯と防犯灯までの回路図と電線から保安灯と防犯灯までの回路図

外付け自動点滅器と連携する場合

電源から自動点滅器と保安灯と防犯灯までの回路図と電源から自動点滅器と保安灯と防犯灯までの回路図

蓄電池の保守点検について

  • 蓄電池の交換の目安は4～6年です。1年に1回以上、蓄電池が放電されているかの定期点検をお願いいたします。
    点検は保安灯本体内部の点検スイッチを引いて非常点灯に切り替わることを確認してください。
  • 充電状態は充電モニタ（正常時は緑色に点灯）で地上から確認できます。
  • 蓄電池は器具を取り付けた状態のままで交換できます。

充電モニタ

緑色点灯・・・蓄電池へ充電中
消灯・・・コネクタが外れています。確認してください。

充電モニターの緑色のランプが点灯している箇所の詳細画像

蓄電池の交換方法

蓄電池のカバーを開けている画像

１．カバーを開けます。

コネクタを外して蓄電池を入れ替えている画像

２．コネクタを外し蓄電池を入れ替えます。

新しい蓄電池をコネクタに接続している画像

３．新しい蓄電池をコネクタに接続します。

避難経路の照度について

■（ 一社）照明学会「歩行者の安全・安心のための 屋外照明 基準」より抜粋
屋外については・・・（中略）広域避難場所の屋外部分についても、・・・（中略）もっとも暗い部分で0.1 lx以上が望ましいとしている。

避難時における照明要件について

■平成28年度照明学会第49回全国大会「03- 01 災害時 における蓄電池内蔵LED防犯灯の有効性（その１）」より抜粋
（中略）つまり、最小水平面照度0.1 lx以上あれば、避難に問題ないことが分かった。これは既往研究からも示されている。

商品ラインアップ

停電対応蓄電池内蔵　LED 防犯灯

蛍光灯FL20形相当

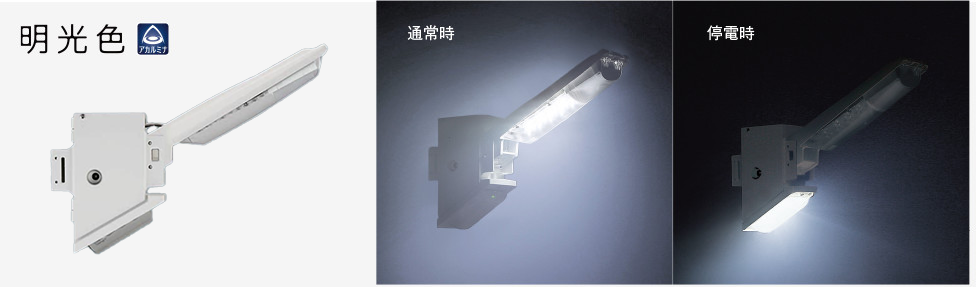

蛍光灯FL20形相当の商品画像と蛍光灯FL20形相当の夜間通常時の画像と蛍光灯FL20形相当の夜間停電時の画像（保安灯が点灯）

LED

  • 通常時：昼白色（730 lm・6.3W・115.8 lm/W）
    停電時：アカルミナホワイト色（290 lm・2.3W・126.0 lm/W）

    防犯灯 XY5546LE1S
    （※XY5536 LE1相当品）

    受希望小売価格 118,200円（税抜）（100V）

    防犯灯：NNY20338 LE1　◯17,200円（税抜）L
    （※NNY20328 LE1相当品）

    保安灯：NNY20391K LE1　受101,000円（税抜）S

  • JLMA評定/

仕様
  • 本体：防犯灯・ASA樹脂（クールホワイト）／保安灯・アルミダイカスト（クールホワイト）
  • 重3.2kg
  • 入力電流：0.117A
  • 入力容量：11.7VA

備考

通常時
【日本防犯設備協会】

  • ランクS
  • クラスB＋ 18m
  • クラスB 20m
  • クラスA 12m

蛍光灯FL20形相当の寸法図の画像

蛍光灯FHP32形相当

蛍光灯FHP32形相当（XY5547LE1）の商品画像と蛍光灯FHP32形相当（XY5547LE1）の夜間通常時の画像と蛍光灯FHP32形相当（XY5547LE1）の夜間停電時の画像（保安灯が点灯）

LED

  • 通常時：昼白色（1070 lm・9.0W・118.8 lm/W）
    停電時：アカルミナホワイト色（290 lm・2.3W・126.0 lm/W）

    防犯灯 XY5547LE1S
    （※XY5537 LE1相当品）

    受希望小売価格 134,000円（税抜）（100V）

    防犯灯：NNY20358 LE1　◯33,000円（税抜）L
    （※NNY20348 LE1相当品）

    保安灯：NNY20391K LE1　受101,000円（税抜）S

  • JLMA評定/

仕様
  • 本体：防犯灯・ASA樹脂（クールホワイト）／保安灯・アルミダイカスト（クールホワイト）
  • 重3.2kg
  • 入力電流：0.144A
  • 入力容量：14.4VA

備考

通常時
公共施設型番LBF4RP-S（防犯灯XY5547 LE1）

【日本防犯設備協会】

  • ランクL
  • クラスB＋ 30m
  • クラスB 30m
  • クラスA 17m

蛍光灯FHP32形相当（XY5547LE1）の寸法図の画像

蛍光灯FHP32形相当

蛍光灯FHP32形相当（XY5548LE1）の商品画像と蛍光灯FHP32形相当（XY5548LE1）の夜間通常時の画像と蛍光灯FHP32形相当（XY5548LE1）の夜間停電時の画像（保安灯が点灯）

LED

  • 通常時：昼白色（1100 lm・9.0W・122.2 lm/W）
    停電時：アカルミナホワイト色（290 lm・2.3W・126.0 lm/W）

    防犯灯 XY5548LE1S
    （※XY5538 LE1相当品）

    受希望小売価格 141,900円（税抜）（100V）

    防犯灯：NNY20378 LE1　◯40,900円（税抜）L
    （※NNY20368 LE1相当品）

    保安灯：NNY20391K LE1　受101,000円（税抜）S

  • JLMA評定/

仕様
  • 本体：防犯灯・アルミダイカスト（クールホワイト）／保安灯・アルミダイカスト（クールホワイト）
  • 重3.4kg
  • 入力電流：0.144A
  • 入力容量：14.4VAA

備考

通常時
【日本防犯設備協会】

  • ランクL
  • クラスB＋ 30m
  • クラスB 32m
  • クラスA 19m

蛍光灯FHP32形相当（XY5548LE1）の寸法図の画像

蛍光灯FL20形相当と蛍光灯FHP32形相当の共通項目

仕様

通常時：Ra80停電時：Ra70防雨型明るさセンサ内蔵

  • LED内蔵・ 電源ユニット内蔵
  • 前面パネル：アクリル（透明つや消し仕上）
  • 蓄電池：ニッケル水素蓄電池
  • 停電時点灯時間：4時間（加工により8時間点灯も可能）
  • 周波数：50/60Hz
  • 耐雷サージ：15kV（コモンモード）
  • 落下防止ワイヤー付
  • 保護等級：IP44
  • 使用温度範囲：ー5～35℃
  • LED防犯灯：光束維持時間60000時間（光束維持率80％）

備考

適合カットルーバ： NNY28542・NNY28543K

停電対応蓄電池内蔵 LED 保安灯

停電対応蓄電池内蔵LED保安灯の商品画像

LED

  • アカルミナホワイト色（290 lm・2.3W・126.0 lm/W）

    NNY20390KLE1S

    受希望小売価格 104,000円（税抜）（100V）

  • JLMA評定/

仕様

Ra70防雨型明るさセンサ内蔵

  • LED内蔵・電源ユニット内蔵
  • 本体：アルミダイカスト（クールホワイト）
  • 前面パネル：アクリル（透明つや消し仕上）
  • 蓄電池：ニッケル水素蓄電池
  • 停電時点灯時間：4時間
    （加工により8時間点灯も可能）
  • 周波数：50/60Hz
  • 耐雷サージ：15kV（コモンモード）
  • 保護等級：IP44
  • 使用温度範囲：ー5～35℃
  • 重2.6kg

停電対応蓄電池内蔵LED保安灯の寸法図の画像

全体共通項目

適合オプション：DYKX22815・DYKX23095・DYKX23096・DYKX23097・DYDX3041・DYDX3042・DYDX3020・DYDX3021
非常灯判定番号：AE1-003

  • 調光はできません。
  • 電気料金区分は電力会社によって異なります。各地域の電力会社にお問い合わせください。
  • LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。
  • 48時間充電してからお使いください。設置後は通電し、蓄電池を充電しないと非常点灯しません。

● 明るさセンサ内蔵タイプについて

  • 昼間でも暗い場所（木かげ、ひさしの下等）に取り付けると早く点灯、遅く消灯する場合がありますが異常ではありません。
  • 夜間でも明るい場所、隣地や街路の照明が明るさセンサに直接当たる場所への取り付けはお避けください。
  • 明るさセンサの誤作動防止のために照射物までの距離を1m以上確保してください。
  • グローブへの着雪等により強制点灯モードに入ることがあります。
    強制点灯モードに入ると、周囲が明るくなっても一定時間は点灯状態を保持しますが異常ではありません。

DarkSkyに「星空に優しい照明」としてパナソニックが日本のメーカーで初めての認証

DarkSkyに”星空に優しい照明”としてパナソニックが日本のメーカーで初めて認定されました。

「星空に優しい照明」 DarkSky（ダークスカイ）に認証された日本国内初のメーカー

※国内メーカーにおけるDarkSky認証器具として(2020年2月20日現在 ダークスカイ・ジャパン調べ)

点検・交換の推奨時期について

  • 交換の推奨時期：10年
  • 点検について：自主点検は1年に1回、専門家による点検は3年に1回

各種アイコンの説明

  • S先端技術・優れたデザイン性などを持ち合わせた商品群です。
  • V省エネ・デザイン性・配光制御など様々なご要望にお応えできる商品群です。
  • L長寿命・省電力のＬＥＤを主照明にした、高品質、快適性、先進性を備えた商品群です。
  • ◎常備在庫品
  • ◯工場在庫品
  • 受受注品
  • ★ランプ付希望小売価格でランプ同梱包
  • 別ランプ付希望小売価格でランプ別梱包
  • Gグリーン購入法適合商品です。
