テニスコート用照明器具「テニスビームER」
従来LED器具よりも、さらに省エネ。
用途に応じた二種類の明るさをご用意。
高効率設計により、従来品よりもさらなる省エネを実現。設置環境や使用目的に合わせて、2タイプの明るさからお選びいただけます。
| 従来HID器具 | テニスビームER スタンダードタイプ （HID1000形相当） |
従来LEDテニスコート用照明器具 | テニスビームER ハイパワータイプ （高光束） |
||
|---|---|---|---|---|---|
マルチハロゲン灯Sタイプ1000形 |
NYS30487 LF2 |
NNY24615K LF2 |
NYS30587 LF2 |
||
| 器具光束 |
100000 lm |
45000 lm |
59000 lm |
63000 lm |
|
| 消費電力 （平均消費電力） |
1090 W |
約75%減 約39%減 289 W※1 （ 267 W ） |
475 W※1 |
約15%減 400 W※1 |
|
| 消費効率 |
91.0 lm/W |
155.7 lm/W |
124.2 lm/W |
157.5 lm/W |
|
| 照度均斉度※2 | A,Cコート |
352 lx , 0.67 |
同等以上
367 lx , 0.65 |
466 lx , 0.63 |
ワンランクアップ
514 lx , 0.71 |
| Bコート |
407 lx , 0.78 |
409 lx , 0.74 |
537 lx , 0.66 |
576 lx , 0.77 |
|
| 競技区分 |
Ⅱ 相当 |
Ⅱ 相当 |
Ⅱ 相当 |
Ⅰ 相当 |
|
- 200V時
- テニスコート3面を想定（灯具数：24台 / 設置高 ：6.3m）
- 表上の「競技区分」はJIS Z 9127による運動競技の区分です

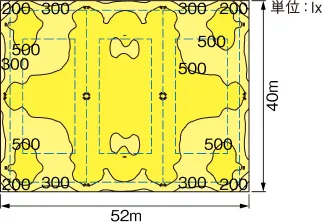

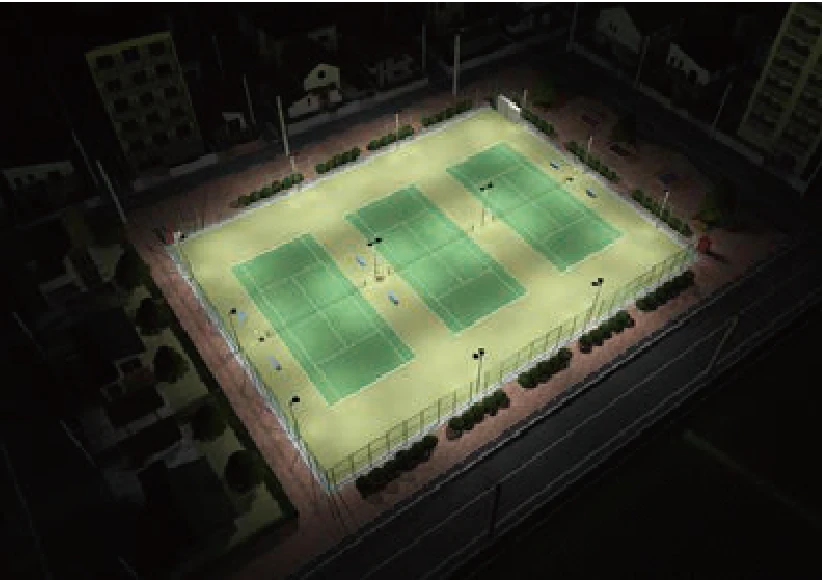

照明設計例
運動競技場区分 I：公式競技

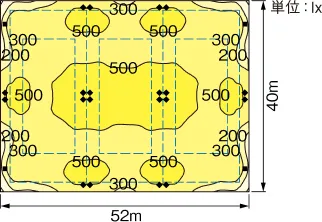

| 従来LEDテニスコート用照明器具 NNY24615KLF2 |
テニスビームER ハイパワータイプ NYS30587LF2 |
|||
|---|---|---|---|---|
照明要件：
|

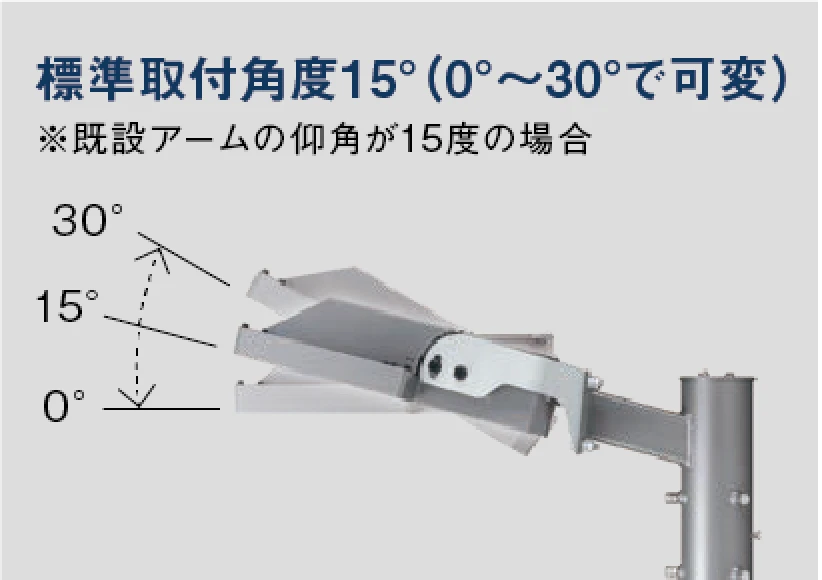

取付角度：5° |
取付角度：0°〜15° 平均照度・均斉度アップ |
||
| A、Cコート | Bコート | A、Cコート | Bコート | |
| 照度 |
469 lx |
543 lx |
520 lx |
583 lx |
| 均斉度 |
0.63 |
0.70 |
0.71 |
0.75 |
| 保守率 |
0.81 |
0.81 |
||
| 器具光束 |
24台 |
24台 同台数で公式競技レベルを満足 |
||
運動競技場区分 Ⅱ：一般競技

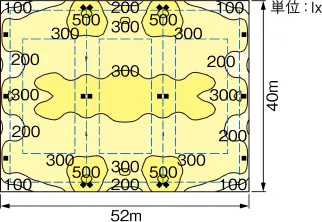

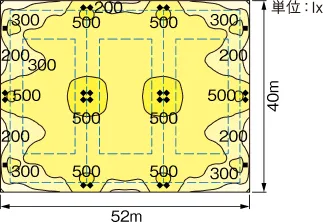

| 従来HID器具 YA49070P（MT1000B／BHSC／N） （2017年生産終了品） |

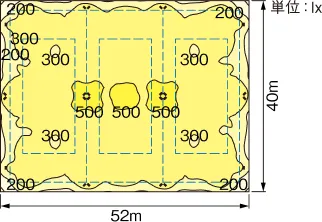

テニスビームER スタンダードタイプ NYS30487LF2 |
|||
|---|---|---|---|---|
照明要件：
|
取付角度：5° |
取付角度：0°〜15° 同等以上 |
||
|
A、Cコート |
Bコート |
A、Cコート |
Bコート |
|
| 照度 |
355 lx |
410 lx |
373 lx |
418 lx |
| 均斉度 |
0.64 |
0.73 |
0.63 |
0.75 |
| 保守率 |
0.65 |
0.81 |
||
| 器具光束 |
24台 |
24台 |
||
運動競技場区分 Ⅲ：レクリエーション

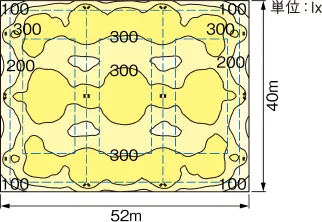

| 従来HID器具 YA49070P（MT1000B／BHSC／N） （2017年生産終了品） |
テニスビームER スタンダードタイプ NYS30487LF2 |
|||
|---|---|---|---|---|
照明要件：
|
取付角度：5° |
取付角度：0°〜15° 同等以上 |
||
|
A、Cコート |
Bコート |
A、Cコート |
Bコート |
|
| 照度 |
272 lx |
297 lx |
289 lx |
305 lx |
| 均斉度 |
0.51 |
0.69 |
0.52 |
0.61 |
| 保守率 |
0.65 |
0.81 |
||
| 器具光束 |
18台 |
18台 |
||
優れた配光制御で光漏れを大幅に抑制
光漏れ・まぶしさに関するアンケート調査
テニス施設管理者：246名
Q、施設周辺への光漏れで苦情を受けたことはありますか？
Q、テニスコートの照明器具を選定する場合、施設周辺への光漏れを考慮しますか？
テニス施設利用者：113名
Q、照明の「まぶしさ」がプレーに影響したことはありますか？
テニスビームERなら
光漏れを大幅に抑制し周辺環境へ配慮可能

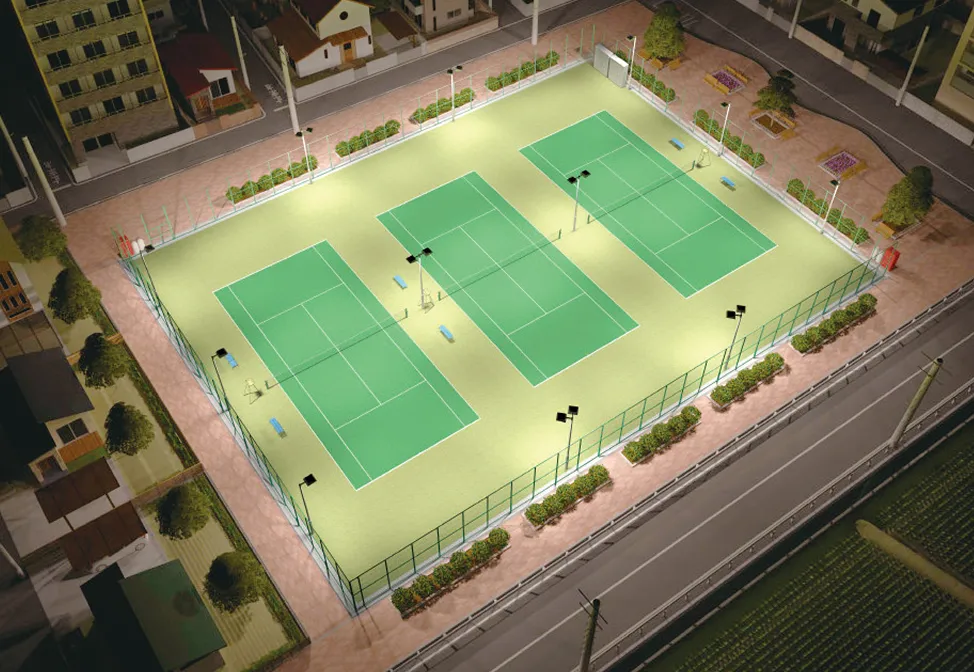

HIDテニスコート用照明器具
周辺の住宅や農地に光が漏れる

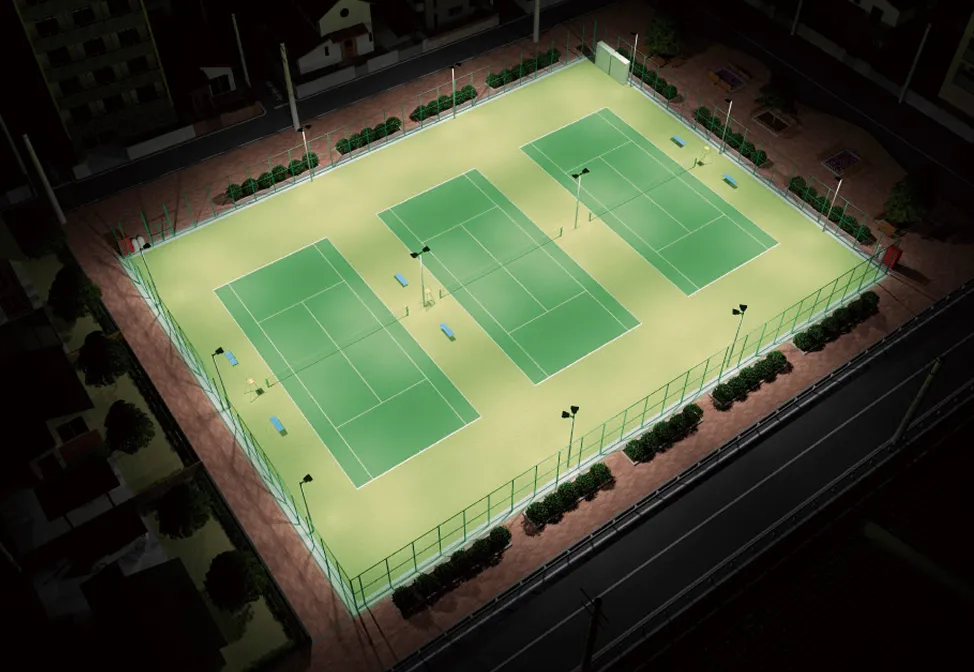

テニスビームER
テニスコート内の明るさを確保しながら周辺への光漏れを抑制
グレアを抑え、より快適な照明環境を創出
グレアが抑制された照明でボールが見えやすいイメージ
簡単リニューアル
HID器具以下の灯具重量
HID器具と同等以下の重量。既設架台への負担を低減し、簡単リニューアル。
※リニューアルの際、既存設備・金具などの仕様や劣化状況などは事前に十分ご確認ください。
| 従来HID器具 | テニスビームER | テニス用LED照明器具 | |
|---|---|---|---|
マルチハロゲン灯Sタイプ1000形 |
NYS30487 LF2 |
NNY24615K LF2 |
|
| 器具光束 |
16.8 kg |
約9%軽量化 約37%軽量化 15.3 kg |
24.5 kg |
高所で個別取り付けが可能

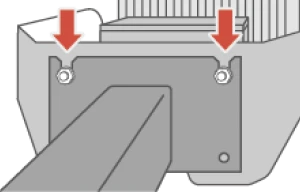

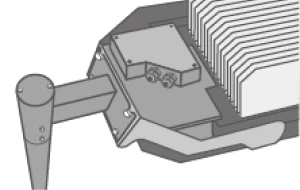

アームと灯具をポール固定後に結線や落下防止棒の取り付けができるため、施工性が大幅に向上。
-
従来LEDテニスコート用照明器具

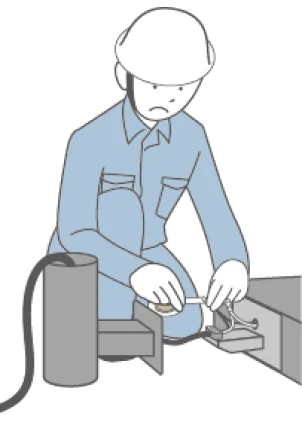

結線・落下防止棒の取り付けなど、地上でアームと灯具の組み立てが必要
-
-
アームに電源線を通して器具と結線防水処理などが必要
-
落下防止ワイヤーをアームに通して落下防止棒を取り付け
組み立て後の器具を重機で持ち上げてポールへ設置
-
-
クレーンで器具を吊るして持ち上げるため、器具が不安定
-
電源線と落下防止棒をポールに通すのが重たくて大変
-
-
テニスビームER

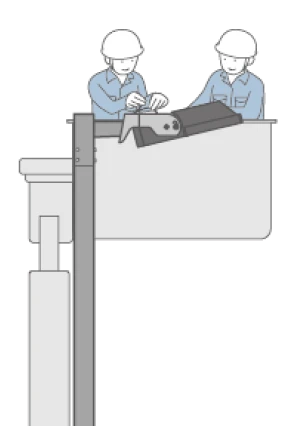

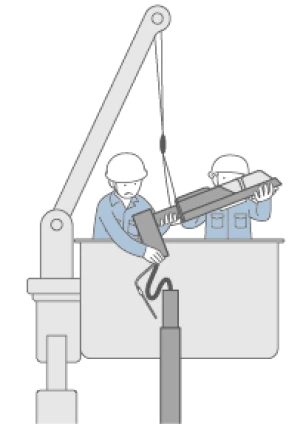

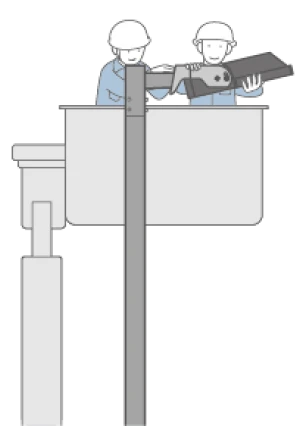

地上でのアームと灯具の組み立てをせずに、高所で個別取り付けが可能
-
-
あらかじめ電源線を通したポールとアームに灯具を結線せずに取り付けができ、作業負担を軽減
-
灯具は仮止めできるため、高所作業でも安心
組み立て後の器具を重機で持ち上げてポールへ設置
-
-

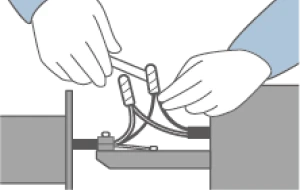

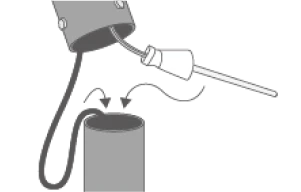

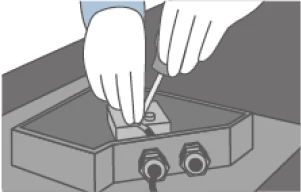

端子台方式で器具取付後に結線可能。防水処理も不要
-

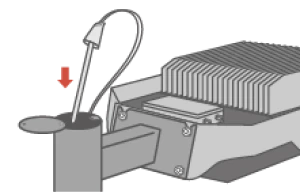

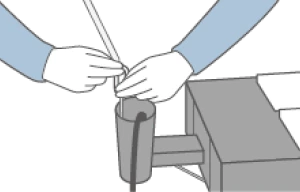

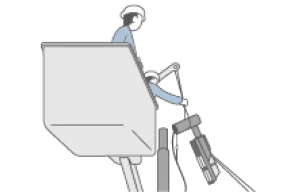

アーム上部から落下防止棒を取り付けてポール内に落とすだけ
-
重耐塩害仕様
海岸より0〜200m（重耐塩）、海岸より200m〜20km（耐塩）にもご使用できます。
- 高演色タイプは加工品で対応します。カーディーラーなどにもお使いいただけます。
商品ラインアップ
テニスコート用照明器具 テニスビームER
| スタンダードタイプ（HID1000形相当） | ハイパワータイプ（高光束） | |
|---|---|---|
| 器具写真 |
|
|
|
昼白色 |
||
| 仕様 |
|
|
| 備考 |
|
|
アーム・ポール
| アーム1灯用 | アーム2灯用（90°） | アーム2灯用（180°） | アーム4灯用 | |
|---|---|---|---|---|
|
品番 |
||||
| 仕様 |
|
|
|
|
| ポール1・2灯用 | ポール4灯用 | |||
|
品番 |
||||
| 仕様 |
|
|
||
組合せ例

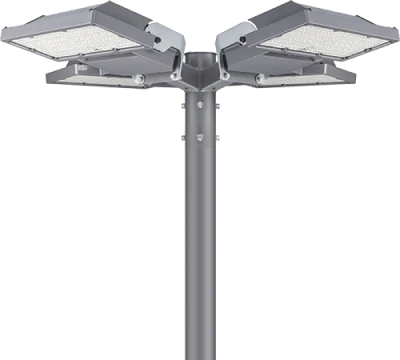

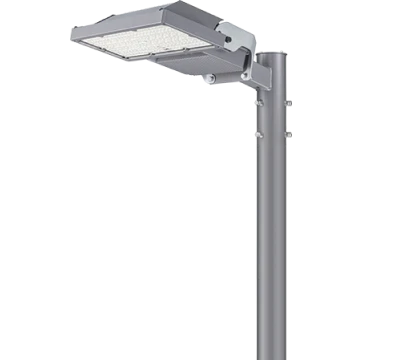

灯具：NYS30487 LF2
アーム：DYDX4061
ポール：DYDX4602H

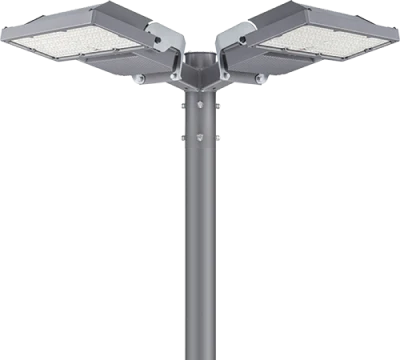

灯具：NYS30487 LF2 ×2
アーム：DYDX4062
ポール：DYDX4602H

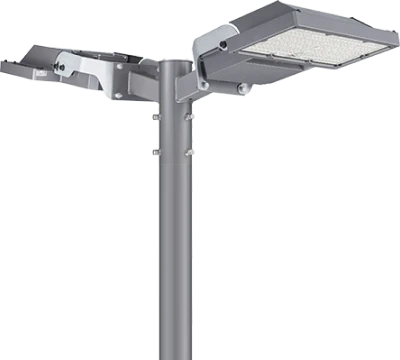

灯具：NYS30487 LF2 ×2
アーム：DYDX4063
ポール：DYDX4602H
灯具：NYS30487 LF2 ×4
アーム：DYDX4064
ポール：DYDX4603H
テニスコートで使用できるその他の照明器具
広さに応じてこちらの商品もテニスコートで使用することができます。
点検・交換の推奨時期について
- 交換の推奨時期：10年
- 点検について：自主点検は1年に1回、専門家による点検は3年に1回
