オフィス照明：設計例と納入事例
設計比較例（1）
直菅型LED埋込器具を採用したライン配置プランを「SmartArchi Base Light」での配置に変更し、空間の明るさをアップしながら、省エネ空間を実現。
| 汎用プラン XFL312TCB LT9 |
推奨プラン FYY26672J LT9 |
|
|---|---|---|

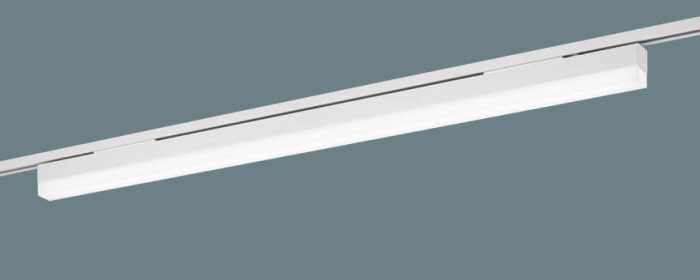

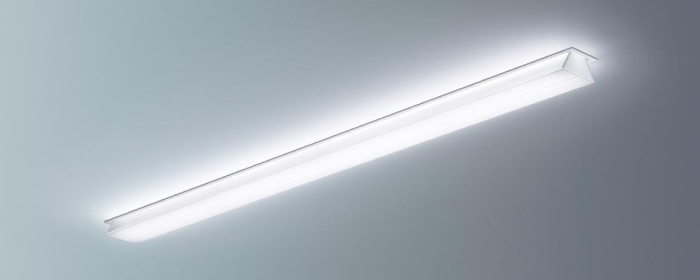

| 器具イメージ |
|
 |

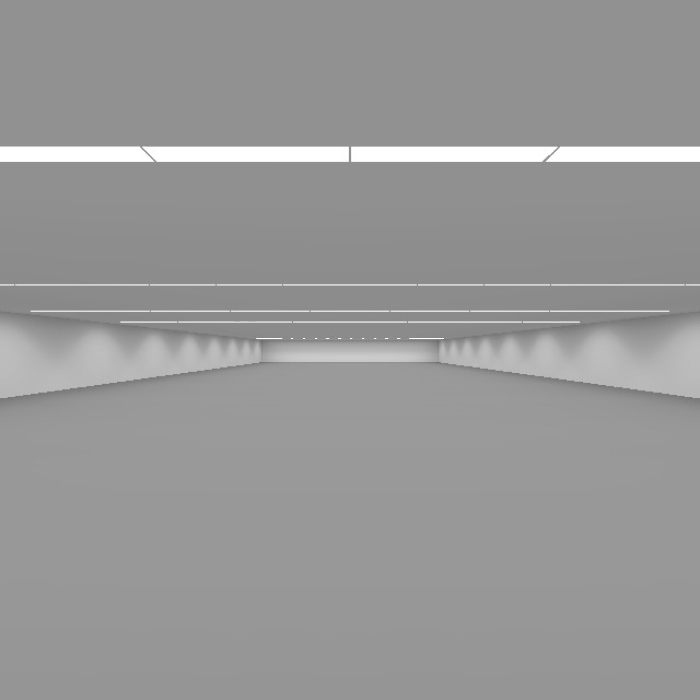

| 空間イメージ |
|
|

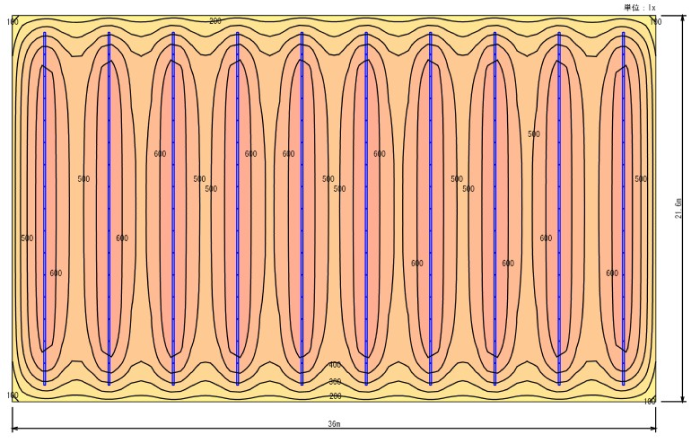

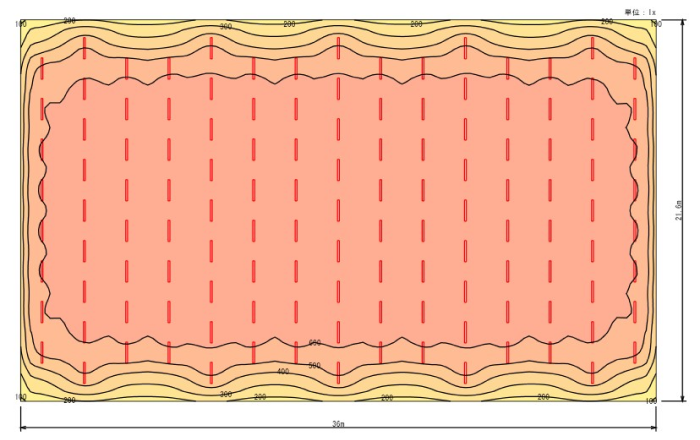

| 照度分布図 |
|
|
| 設置器具台数 | 160 | 160 |
| Feu値 | 10.6 | 13.8 Feu値3Pアップ |
| 作業面平均照度（lx） | 510 | 590 |
| イニシャルコスト （万円） | 1,181 | 1,616 |
| 消費電力合計（KW） | 5.3 | 5.0 約6%省エネ |
| 面積あたり消費電力（W/m2） | 6.8 | 6.4 約6%省エネ |
【設計条件】
・部屋寸法：36m×21.6m ・天井高さ：2.7m ・計算面高さ:0.7m ・反射率:70％/50％/10％ ・場所：執務室
設計比較例（2）
直菅型LED埋込器具を採用し750 lx設計した照明プランと同等の「空間の明るさ」を確保しながら500 lx設計を行い、大幅な省エネ・低廉空間を実現。
| 汎用プラン XFL323CB LE9：LDL40S.N/14/26 |
推奨プラン NNN56050K LE1 |
|
|---|---|---|

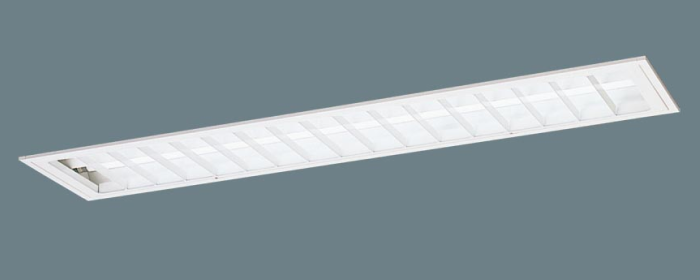

| 器具イメージ |
|
 |

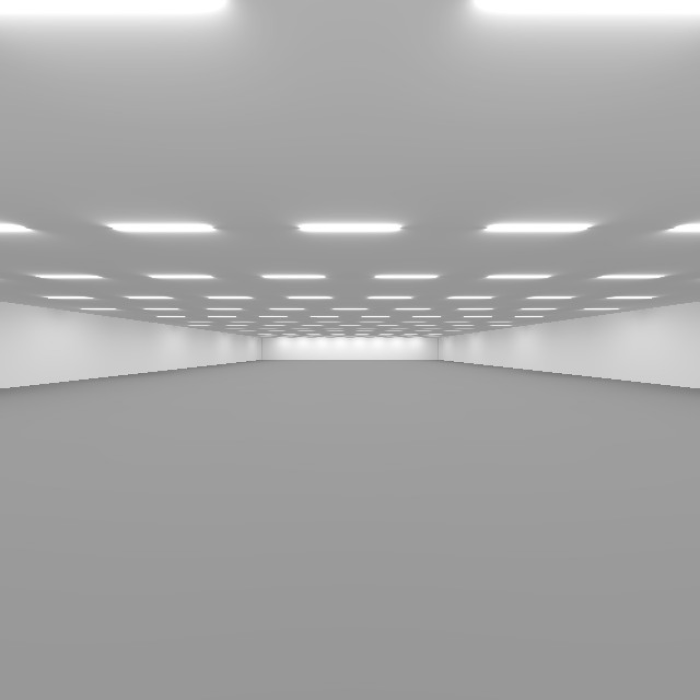

| 空間イメージ |
|
|

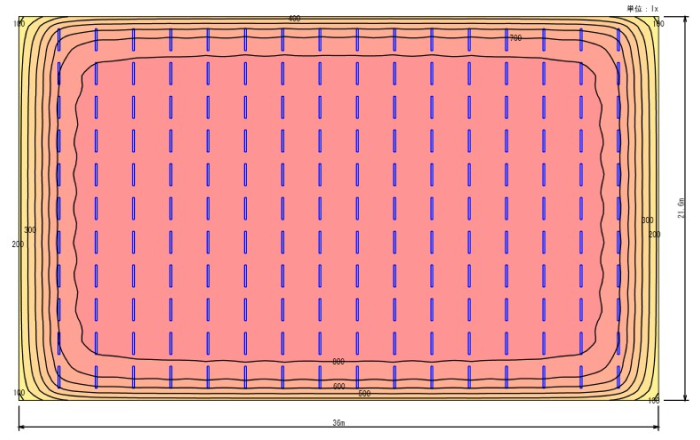

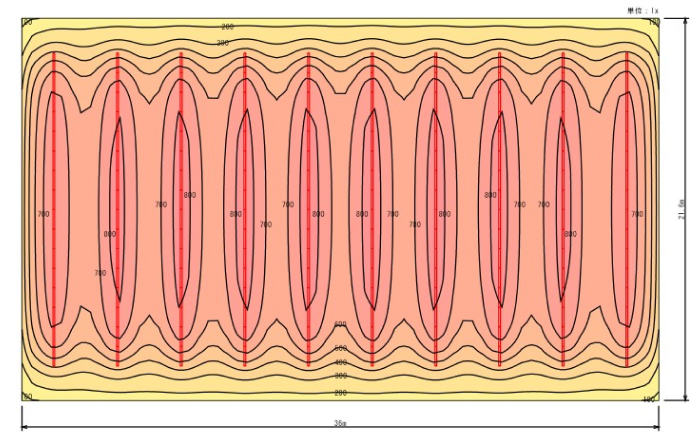

| 照度分布図 |
|
|
| 設置器具台数 | 176 | 125 |
| Feu値 | 12.4 | 12.6 Feu値同等 |
| 作業面平均照度（lx） | 760 | 580 |
| イニシャルコスト （万円） | 1,474 | 687 |
| 消費電力合計（KW） | 6.3 | 3.8 約40%省エネ |
| 面積あたり消費電力（W/m2） | 8.1 | 4.9 約40%省エネ |
【設計条件】
・部屋寸法：36m×21.6m ・天井高さ：2.7m ・計算面高さ:0.7m ・反射率:70％/50％/10％ ・場所：執務室
納入事例
海南市新庁舎（オフィス・執務室）
| 施工年月 | 2021年11月 |
|---|---|
| 所在地 | 和歌山県海南市 |
| 器具施工場所 | 海南市新庁舎 （オフィス・執務室） |
| 採用器具 | FYY26672J LT9、他 |
海南市新庁舎（オフィス・執務室）
の詳細を見る
パナソニック株式会社 EW社本館 neuroサロン
| 施工年月 | 2021年3月 |
|---|---|
| 所在地 | 大阪府門真市 |
| 器具施工場所 | パナソニック株式会社 EW社本館 neuroサロン |
| 採用器具 | NNF51200 LR9、他 |
パナソニック株式会社 EW社本館
neuroサロンの詳細を見る
