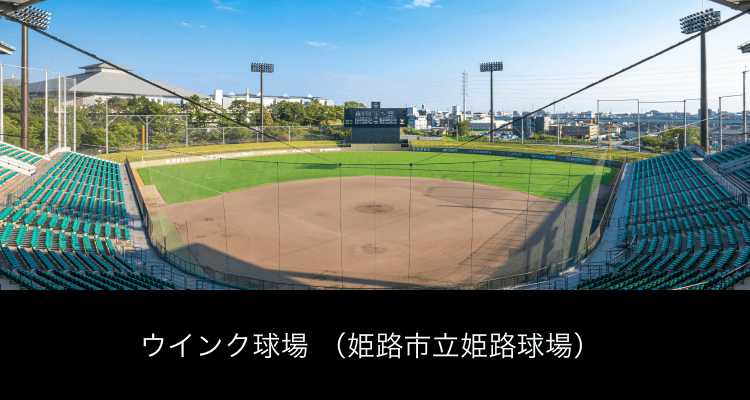

選手や球場外に漏れる光に配慮しながら球場を劇的空間に演出

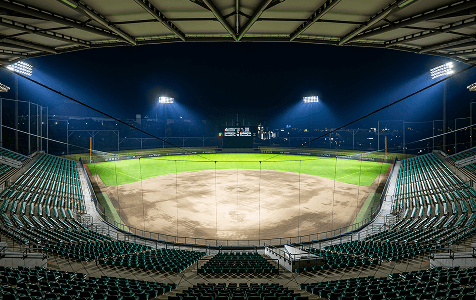

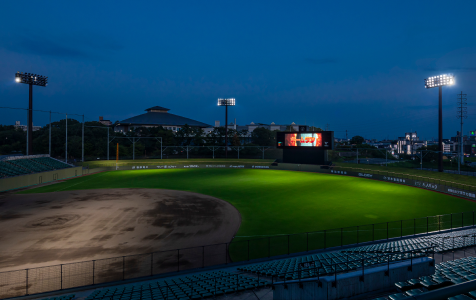

ナイター設備には6基232台の投光器を設置し、プロ野球にも対応可能な照度を確保。スコアボードとして使用する大型ビジョンと連動し、試合の流れに合わせた照明演出も用意している。高校野球や社会人野球に加え、大型ビジョンを使用したパブリックビューイングやコンサートなどへの活用も望まれている。

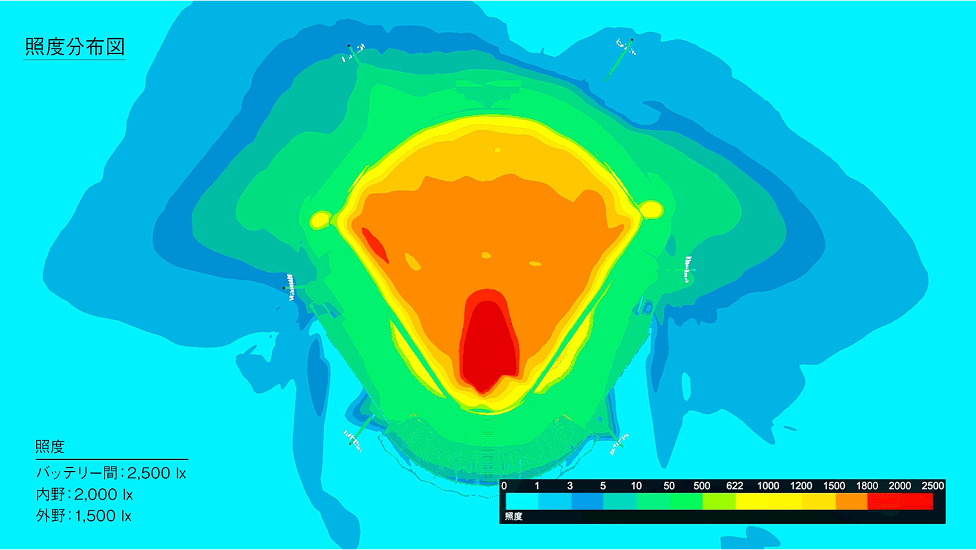

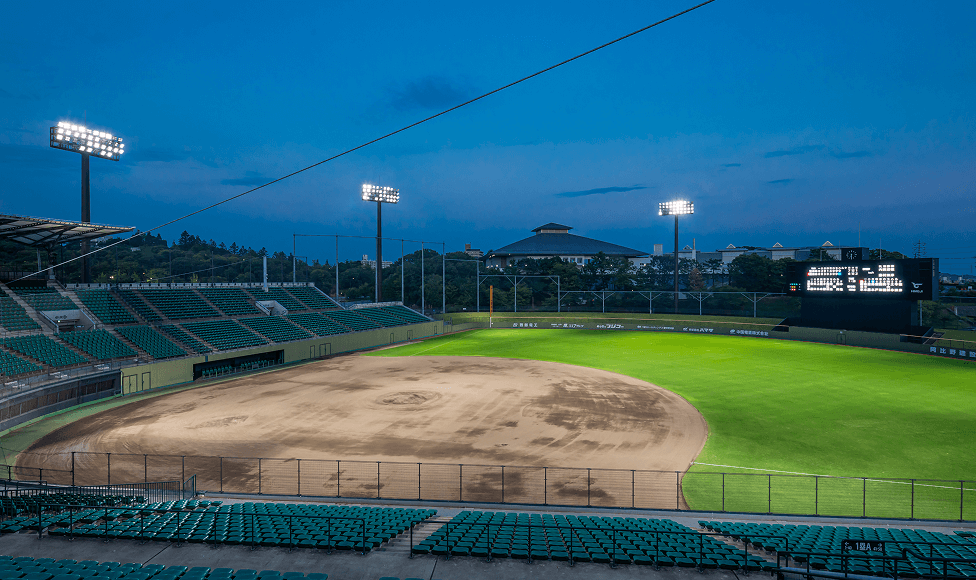

新設したLED投光器は、TV放送対応基準をクリアした鉛直面照度と演色性を備え、プレイヤー・観客共に試合に熱中できる空間を創出した。全点灯時には維持照度で内野2000 lx、外野1500 lxを確保。ボールの視認性を高めるために、適度な空間照度を残しつつも、選手や周辺住民にまぶしさを感じさせないようグレア対策も施している。DMX制御による照明演出にも対応しており、0～100％までの連続調光が可能で、試合展開に合わせて球場全体をドラマチックに演出することが可能となった。

ライトニングフローを用いたCG画像

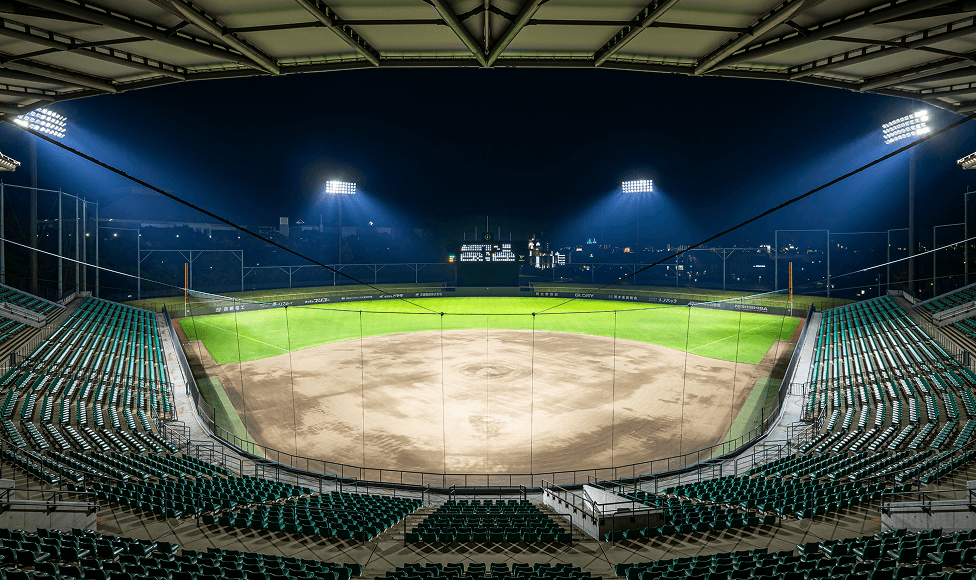

実際の写真

建築 リアルタイム ビジュアライゼーション 「ライトニングフロー」を使用したCG画像を作成しご提案。球場照明全灯時のグレアカット効果と、球場外への光漏れをシミュレーションした。左がライトニングフローを用いたシミュレーション画像、右が実際の写真となる。シミュレーションと同等の光環境を実現し、高精度のシミュレーションを行うことができている。

光漏れを抑制するためにカットオフ性能を高めた照明器具を採用すると、照明鉄塔より上部の光が完全になくなることで、高く上がるフライボールが見えなくなる可能性があった。そこで、より精度を高めた光環境の評価を行うべく、リアルCGによるシミュレーションを行った。シミュレーションの結果、空間の光散乱の影響が顕著であり、カットオフ性能を高めた光環境の方が、フライボールと背景のコントラスト（輝度対比）が大きくなることで、フライボールの視認性が高くなることが分かった。

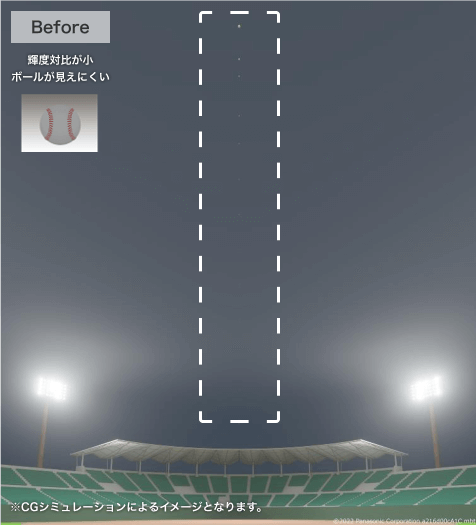

カットオフ性能の低い照明器具を採用した場合、空間の光散乱により、フライボールのコントラストが低下してボールが見えづらくなる。

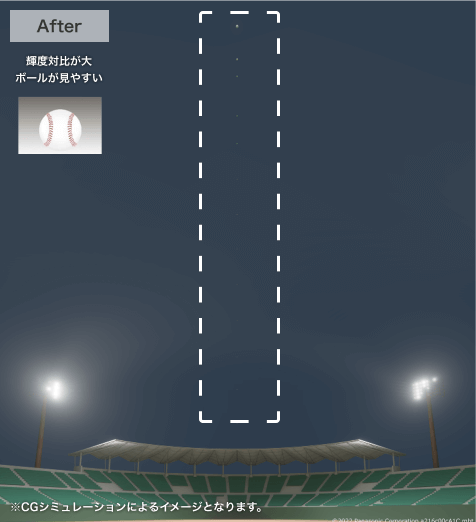

カットオフ性能の高い照明器具を採用した場合、空間の光散乱が減り、フライボールのコントラストが大きくなることでボールが見やえやすくなる。

夜間の屋外照明にはつきものになる虫問題に対して、SDGsの観点から生物多様性保全に貢献する製品を採用。通常の電撃殺虫器とは異なり、LED誘虫器「ムシキーパー」は紫外・青色のLEDにて虫を誘引、保持することで虫害を低減するため、虫を殺さずに自然へ戻すことができる。生態系の保護につながるだけでなく、虫の死がいの清掃作業も不要となった。また、電撃殺虫器のような高圧電流を流さないため、ジリジリという運転音もなくなり、閑静な周辺への配慮も両立することができる。

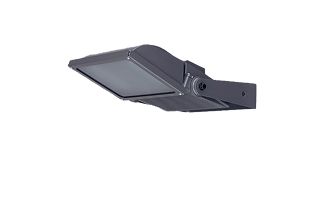

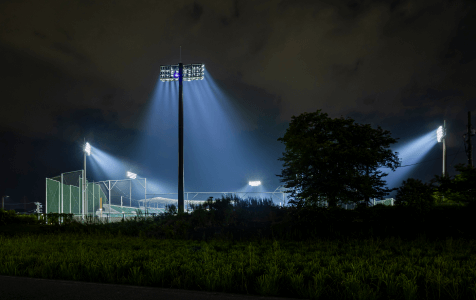

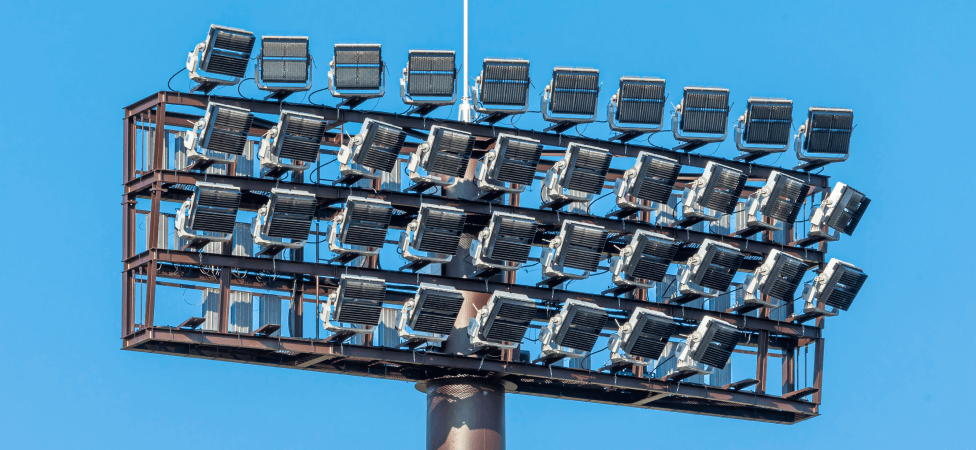

LED投光器（特注品）

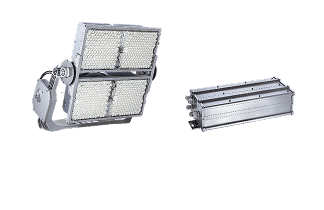

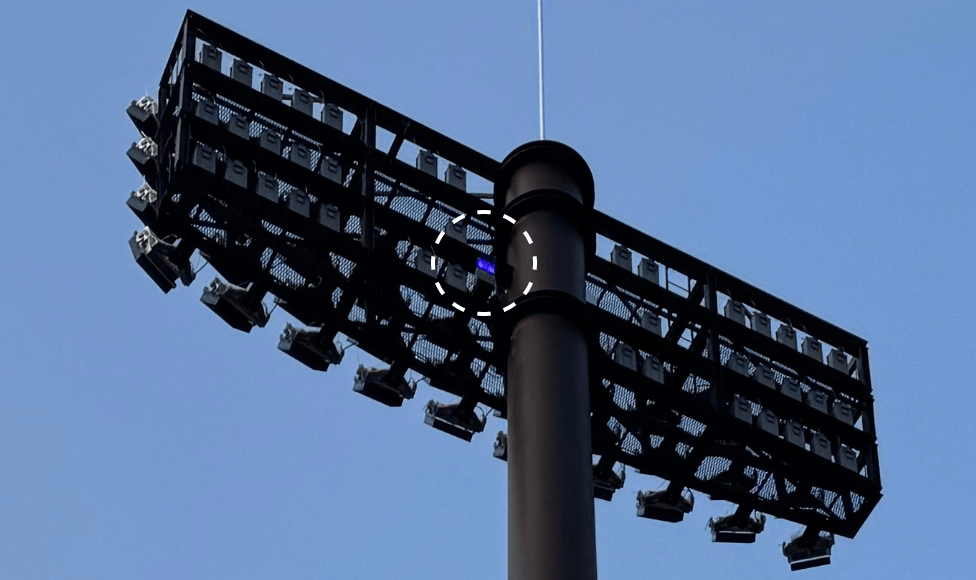

LED誘虫器「ムシキーパー」

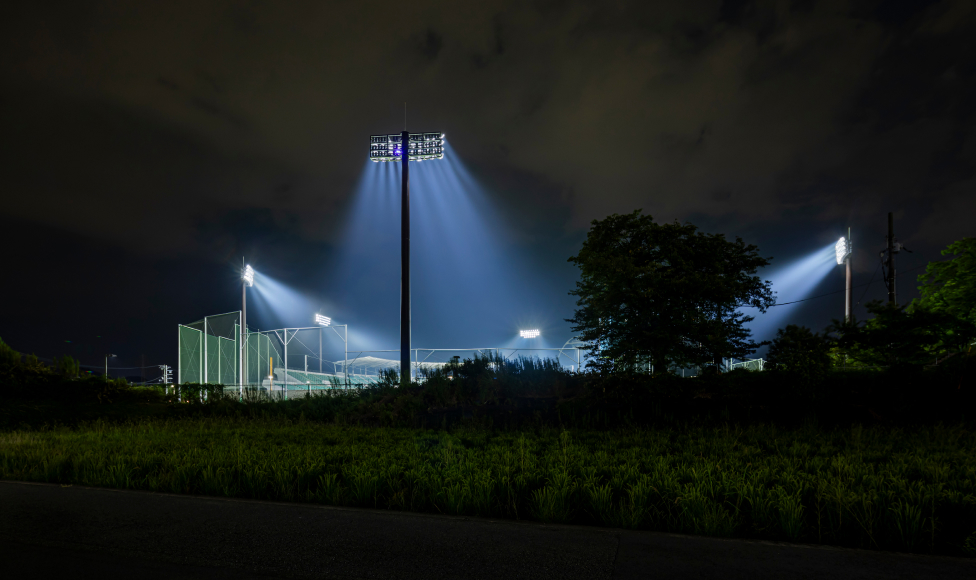

プロ野球の興行にも使用できる照度を確保する必要があったが、球場外には医療施設や田畑があり、光害に配慮する必要があった。そこで球場内のみを明るく照らし、球場外の特定の領域に漏れる光が、最大照度で1 lx以下となるように配光を制御。球場内は選手のパフォーマンスに配慮し、不快グレアを抑えた視環境となっている。

照明鉄塔を直視した際のまぶしさを抑えるため、高輝度光源が塊にならないように配慮する必要があった。パナソニックは独自の配光技術により、狭角配光のLED投光器を実現。加えて、ウインク球場では照明器具全数にカットルーバーを装着し、配光角を更に絞ることで、グレア源の不要な重なりを減らし、照明鉄塔を直視した際のまぶしさを低減させている。球場内でプレーする選手が、ナイター環境でもまぶしさを感じることなく、競技に影響が出にくい快適な視環境を整えることができた。

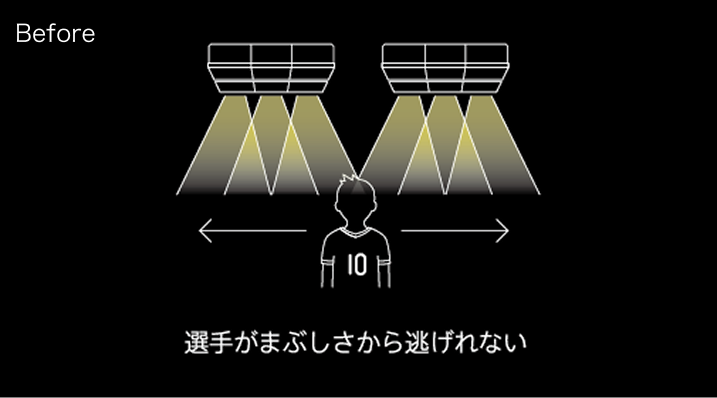

高輝度光源が塊となり、選手のパフォーマンスを阻害する。

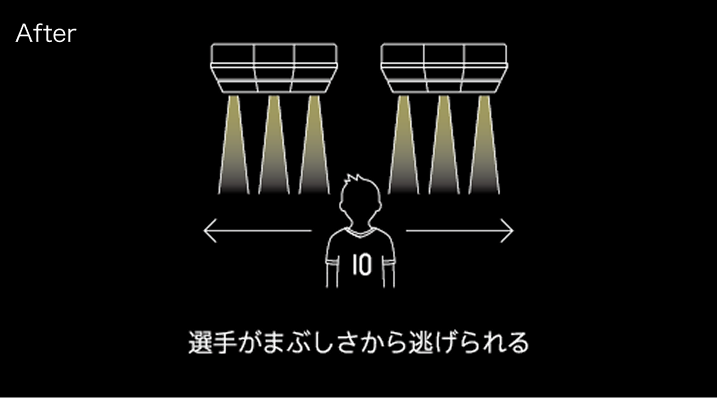

高輝度光源の塊がなく、本来のパフォーマンスを発揮できる

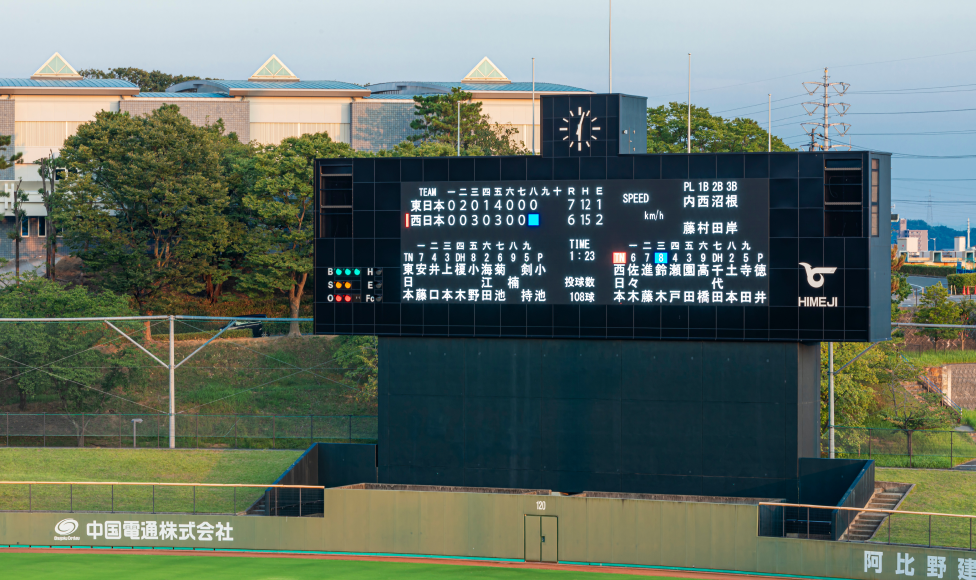

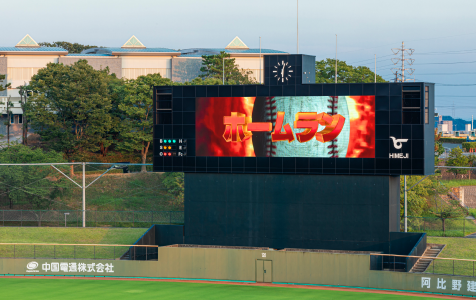

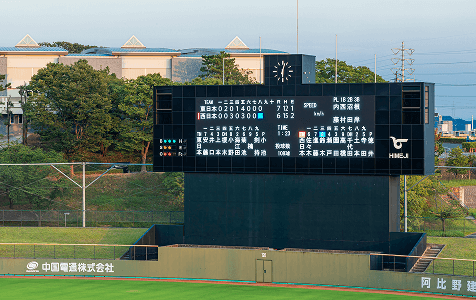

磁気反転方式からフルカラーLEDへリニューアル。用途に合わせてスコア表示と映像表示を切り替えることが可能であり、演出効果を高めるアニメーションも7種用意。ナイター照明6基とスコアボードの表示を連動させ、試合に付加価値をつけている。また流動文字によるメッセージ表示、カメラ映像表示、テレビ放送なども可能のため、様々なイベントに対応できるスクリーンとなっている。


大型ビジョンでのアニメーション演出。

ナイター照明との連動動作により、
演出照明とともに会場を盛り上げる。

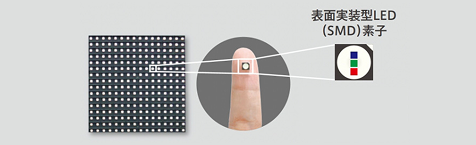

赤・緑・青のLEDチップを1つの素子内に実装

赤・緑・青のLEDチップを1mm以下の間隔で素子内に実装されているSMD素子を採用。混色性に優れているため、至近距離からの視認に向いている。

1つのLED素子の中に赤・緑・青のLEDチップが全て入っている3in1タイプのLED素子

SMDならではの広い視認角度

SMDは視認角度が広いのが特徴。

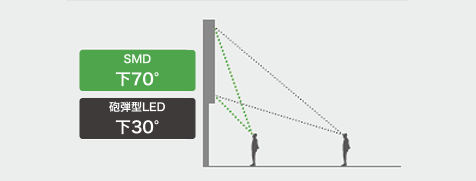

砲弾型LEDと比較して、見上げ角度が厳しい設置条件にも対応できるようになった。

スコアボード表示システム

表示部		フリーボード部仕様
画面サイズ	横18.56m×縦5.76m	画面解像度	1,160×360
表示面積	106.9㎡	画面輝度	6,000cd/㎡
発光方式	高輝度発光ダイオード （SMD 3in1）	視認角度	水平±80°、 垂直上50°下70°
ピクセルピッチ	16㎜	素子寿命	100,000時間
水平走査線数	360ライン	表示階調	65,536階調
