ステップル（ステープル)とは?
【英語名】
Staple

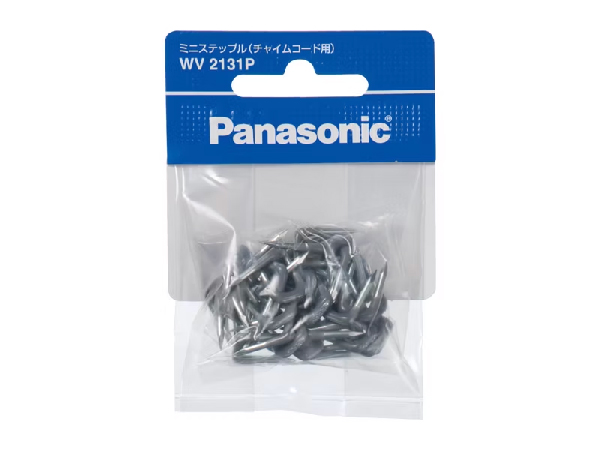

ステップルとは、コの字型のカバー付き電線止め金具のことである。
身近な文房具で例えると、ホッチキスの芯に似ている。
VVFケーブル（600Vビニル絶縁ビニルシースケーブル平形）を壁面に支持したいときに用いられることが多い。
電話線の固定もできるため、電話専用と電気配線用に分けられる。
ステップル（ステープル)の仕組み・使い方
【使い方】
VVFケーブルや電話線を壁面に固定する際に、ステップルを使用する。
ステップルは専用のケーブルタッカーがあるため、それを使用することで簡単に施工することができる。
【施工方法】
壁面に配線しながらステップルで固定していく。
ステップルで支持する間隔は、状況によってさまざまである。
支持間隔が長いと、固定したケーブルも動きやすい。
支持間隔を短くすれば、それだけケーブルが動くのを防げる。
ステップル使用時の注意点は、以下の通りである。
・ケーブルに強く打ちすぎると傷の原因になる。
・VVFケーブルの固定はできるが、平形ビニルコードは固定できない。
平形ビニルケーブルは、移動電線や電球線に定められているので固定するものではない。
また、被膜強度は低く、許容電流も小さいので固定することによって傷がつく可能性もある。
なお、電工ハンマーで固定する場合もある。
ステップル（ステープル)の仕様・スペック
【重量】
かなり軽量である。
【サイズ】
コンパクトである。
【種類】
ステップルには、ビニールコーティングタイプや樹脂クッションタイプなどがある。
固定するケーブルを傷つけないようコーティングされている。
ステップル（ステープル)の仕組み・特徴
【仕組み】
コの字型で先端がとがっているため、壁面に打ち付けやすい。
ステップル（ステープル)の廃棄方法
金具部分と被覆部分を引き離して、それぞれ金属ごみ・廃プラスチック類（一般家庭で処分する場合は燃えるごみ）とする。
