北海道文教大学付属高等学校

北海道恵庭市に建設された学校法人鶴岡学園運営の北海道文教大学付属の高等学校
延床面積８１５８㎡（校舎棟、体育館棟、部室棟）、屋内体育館は
床面積１６８０㎡（１，２Ｆ）

外観・ファサード

この部位の詳細へ

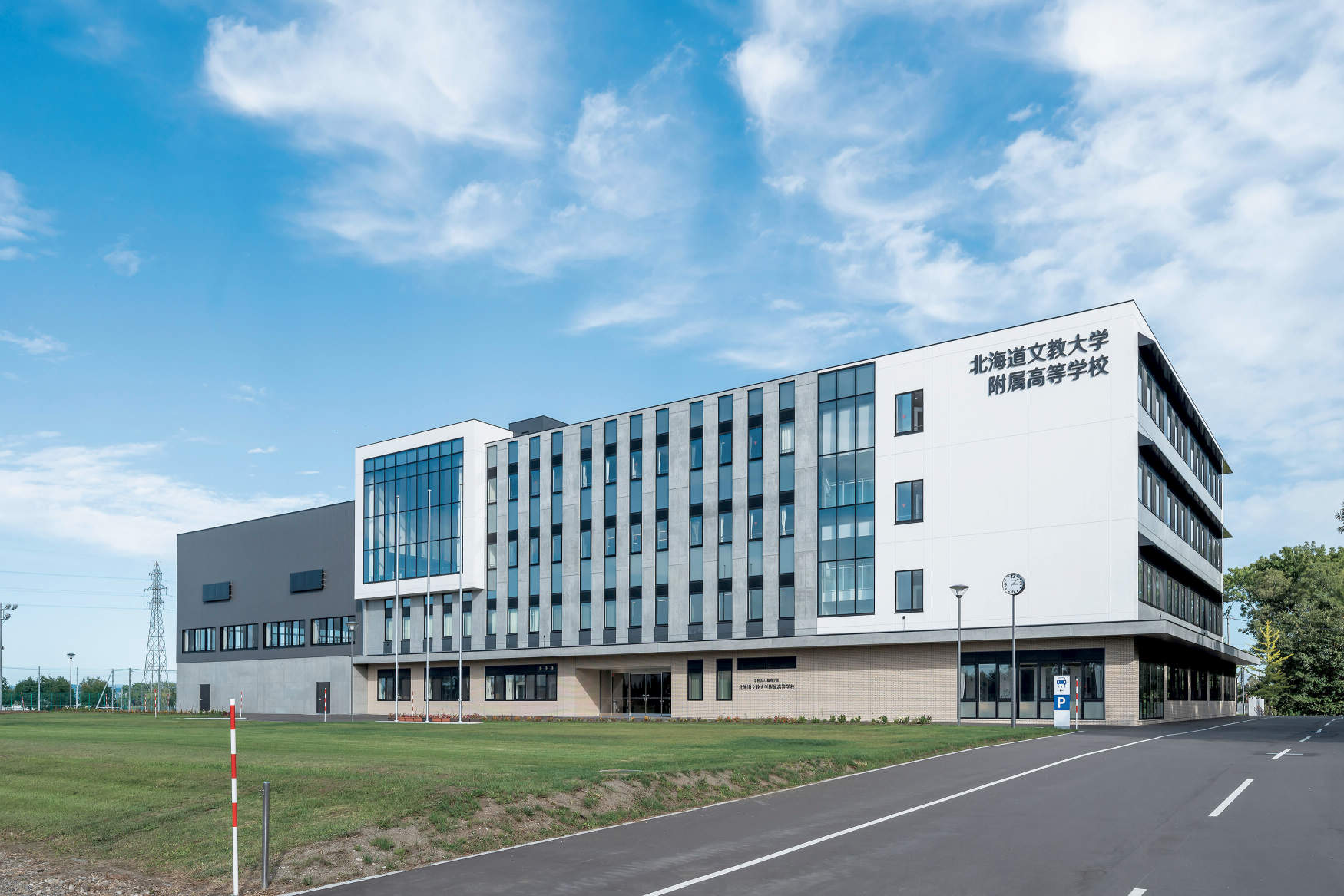

建物外観

体育館・ジム・武道場

この部位の詳細へ

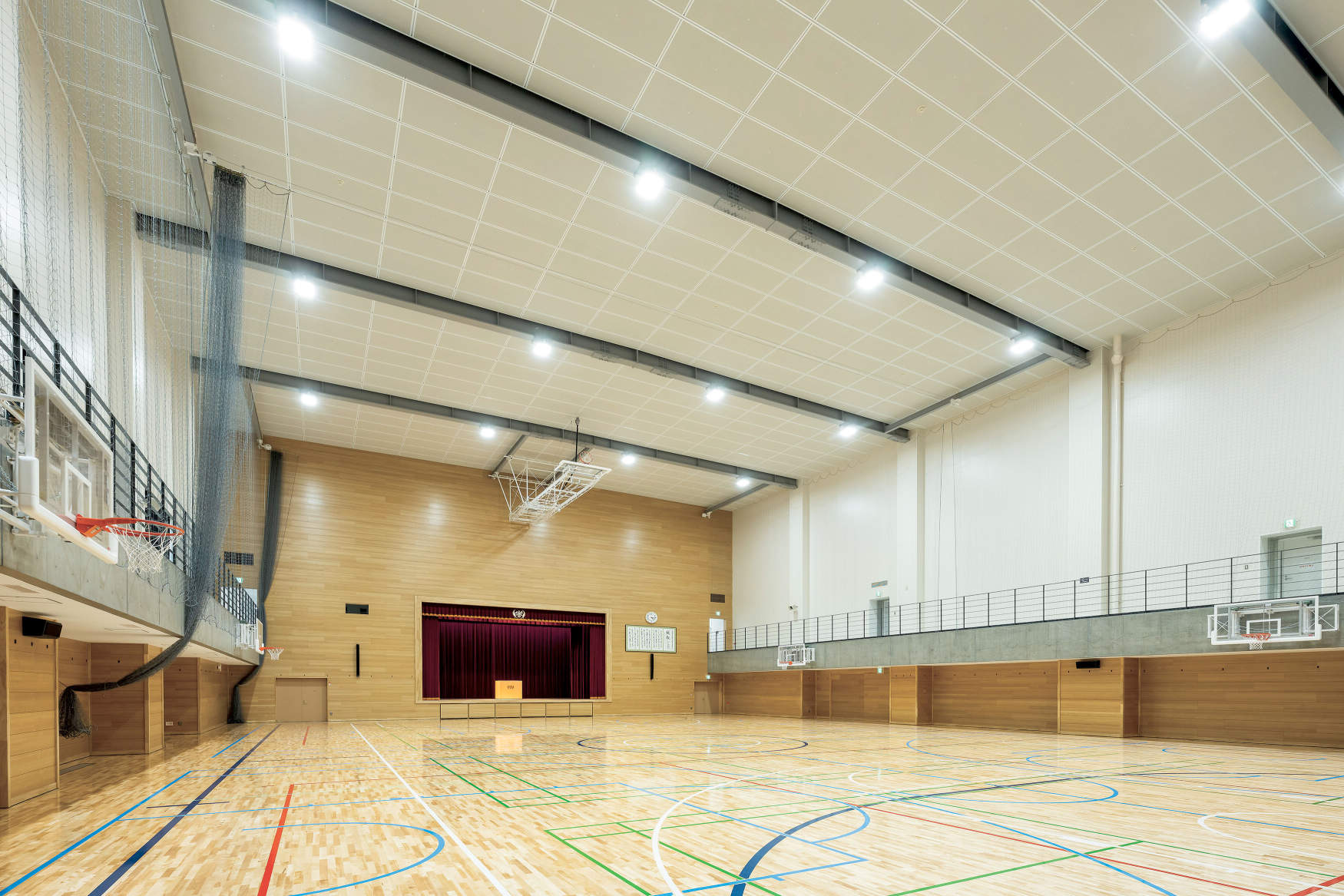

ＬＥＤ5000形高天井用照明器具（51000lm、消費電力288W、5000K、Ra70）16台にて約500ｌｘを確保
天井面のスリット部分内部にキャットウォークを設け、その下に照明器具を設置する事で、天井側からのメンテナンスを容易にしています。

体育館・ジム・武道場

この部位の詳細へ

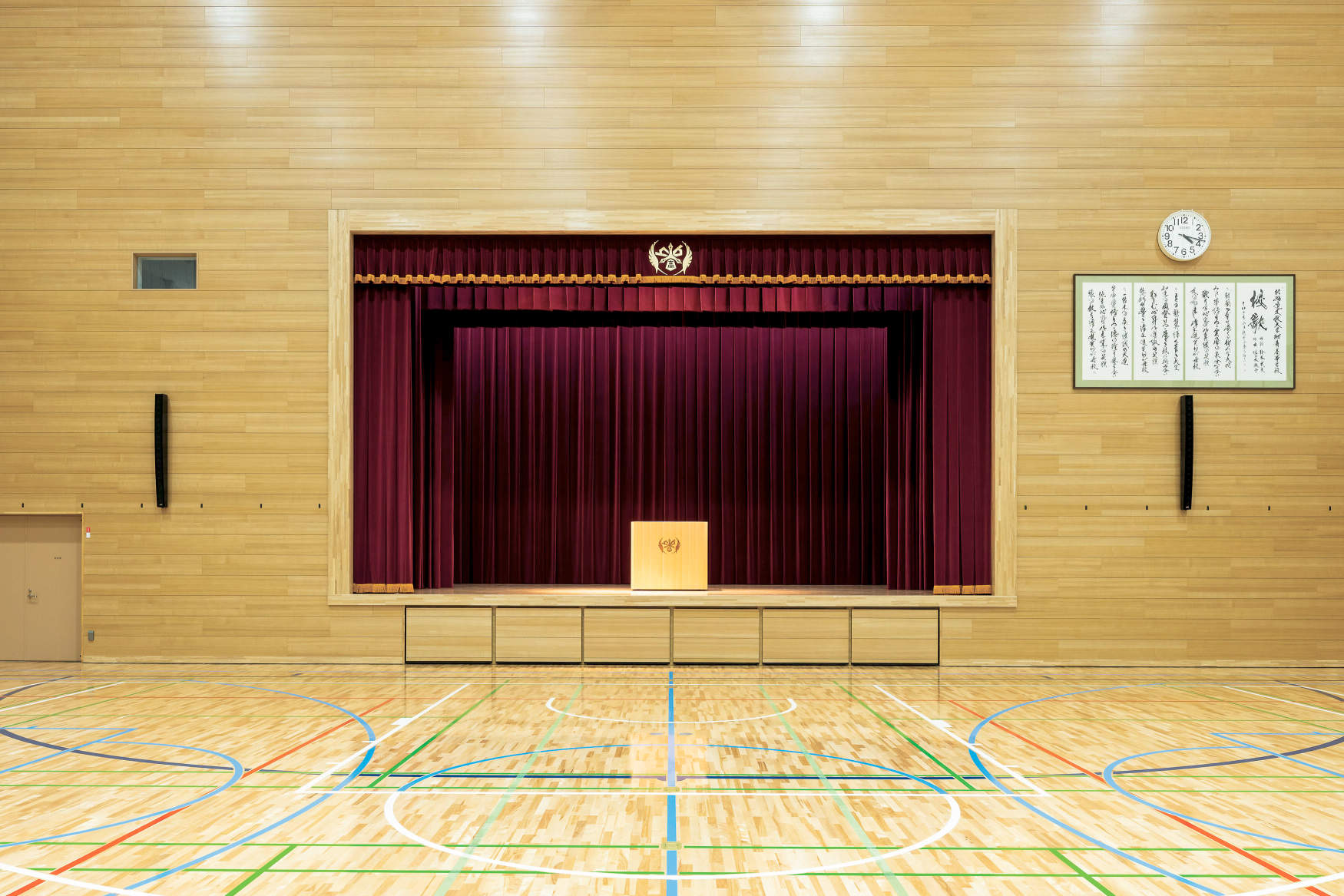

ＬＥＤ5000形高天井用照明器具（51000lm、消費電力288W、5000K、Ra70）16台にて約500ｌｘを確保
ステージ上部はカラー演出以外にLEDベース照明を設け、300lx程度を確保している。

体育館・ジム・武道場

この部位の詳細へ

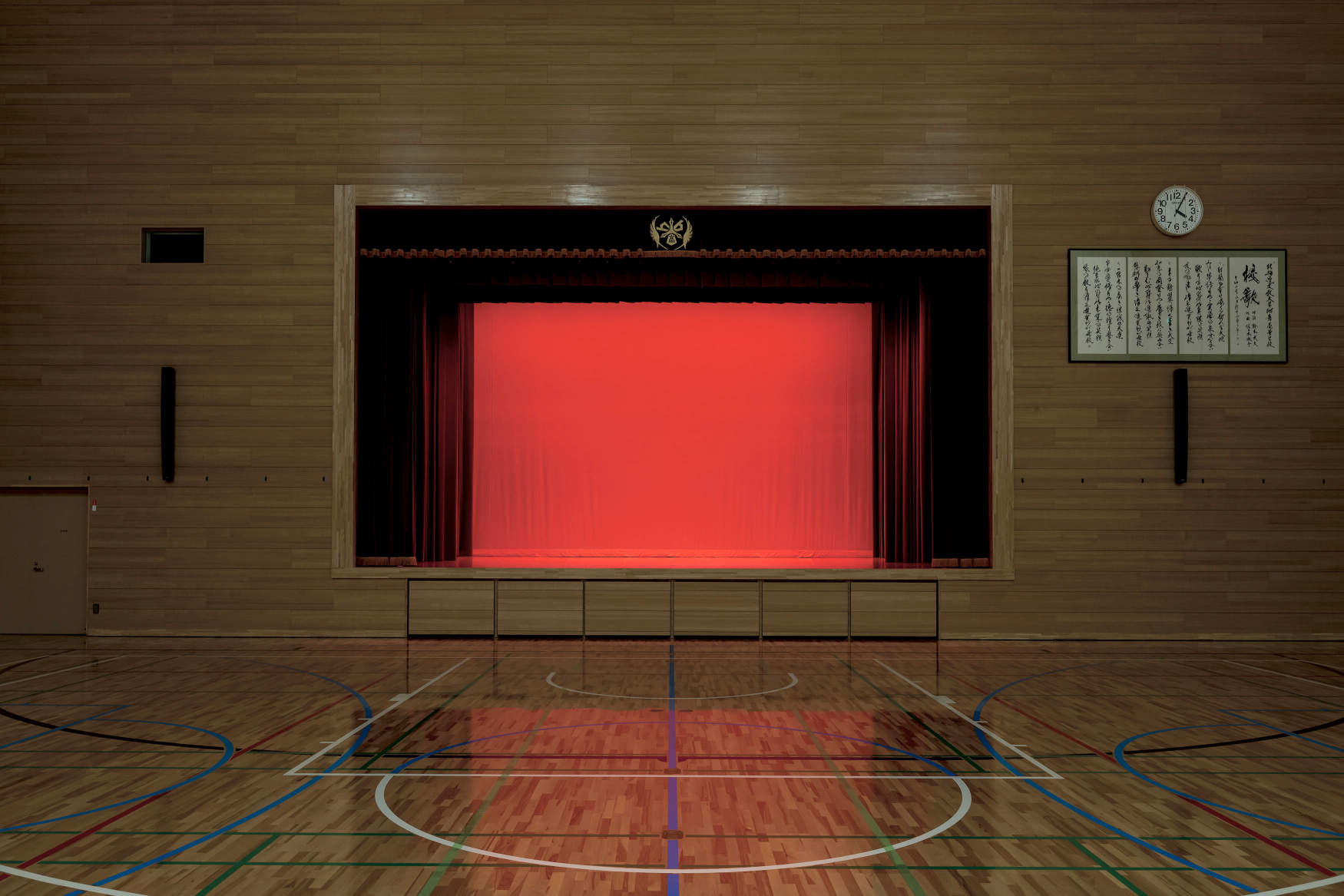

体育館舞台照明
【ＬＥＤアッパーホリゾントライト】NNQ36013（ＬＥＤ146Ｗ×フルカラー）（赤）
【ＬＥＤボーダーライト】NNQ34010（ＬＥＤ125Ｗ×フルカラー）（赤）
ＬＥＤカラー照明器具により演出性を向上

体育館・ジム・武道場

この部位の詳細へ

体育館舞台照明
【ＬＥＤアッパーホリゾントライト】NNQ36013（ＬＥＤ146Ｗ×フルカラー）（青）
【ＬＥＤボーダーライト】NNQ34010（ＬＥＤ125Ｗ×フルカラー）（青）
ＬＥＤカラー照明器具により演出性を向上

体育館・ジム・武道場

この部位の詳細へ

体育館舞台照明
【ＬＥＤアッパーホリゾントライト】NNQ36013（ＬＥＤ146Ｗ×フルカラー）（緑）
【ＬＥＤボーダーライト】NNQ34010（ＬＥＤ125Ｗ×フルカラー）（緑）
ＬＥＤカラー照明器具により演出性を向上

体育館・ジム・武道場

この部位の詳細へ

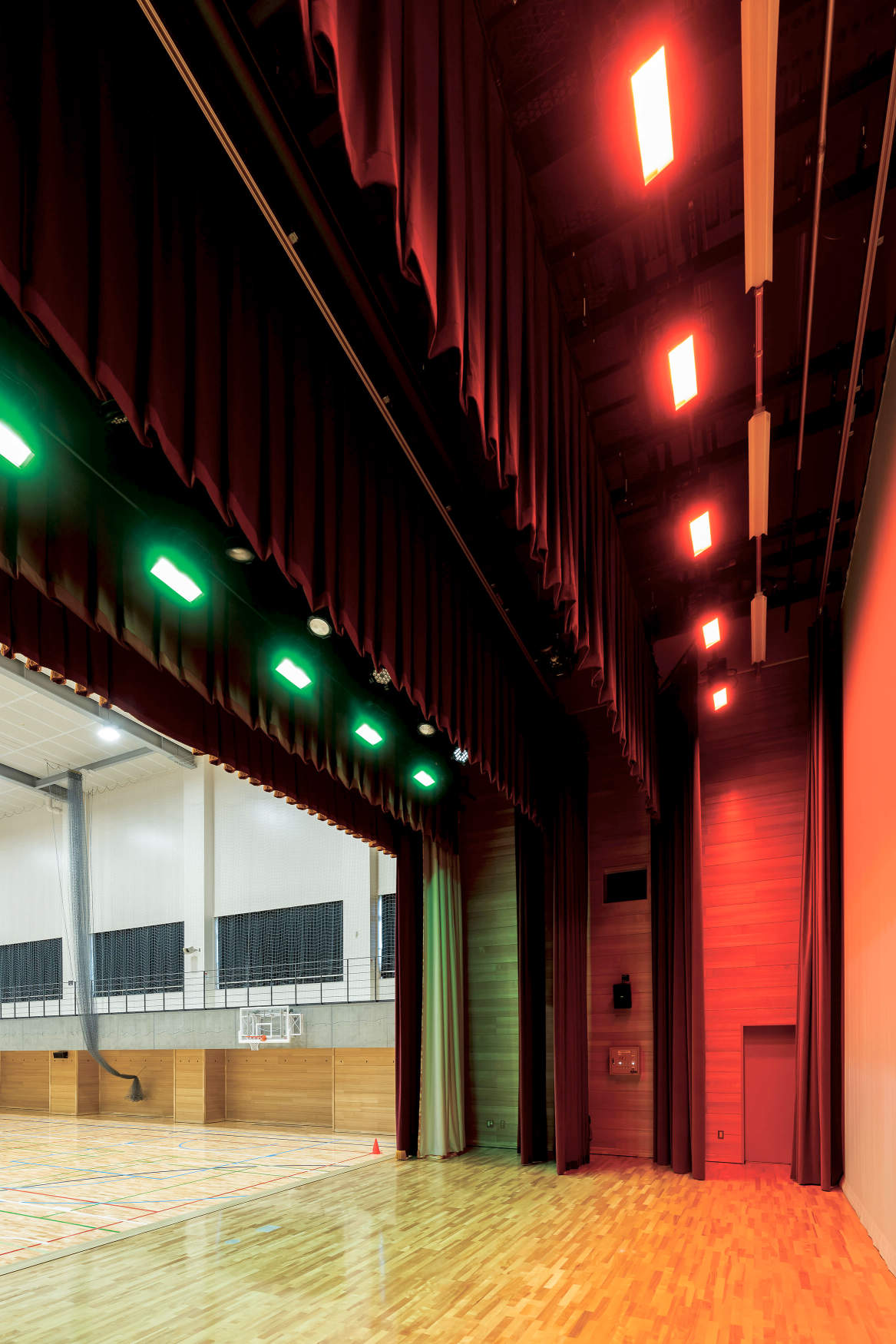

体育館舞台照明
【ＬＥＤアッパーホリゾントライト】NNQ36013（ＬＥＤ146Ｗ×フルカラー）（緑）
【ＬＥＤボーダーライト】NNQ34010（ＬＥＤ125Ｗ×フルカラー）（赤）
ＬＥＤカラー照明器具により演出性を向上

体育館・ジム・武道場

この部位の詳細へ

・照明操作卓(ﾒｲﾝ卓)（NQ79610K　Z3DT3370A）
パステルプレノ、プレノ－メイン卓、操作器押釦 × 1（操作押釦）
プリセットフェーダ数 × 20、シーン数 × 200（クロスフェーダ付、パッチ付）
自動調光スイッチ × 1（明設止暗（プレノ）、メインパネル（パステルプレノ標準色）
・照明操作卓(ﾌﾟﾘｾｯﾄ卓)（NQ79630K　Z3DT3372A）
パステルプレノ、プレノ－プリセット卓、プリセットフェーダ数 × 30（PF30パステルプレノ標準色）

体育館・ジム・武道場

この部位の詳細へ

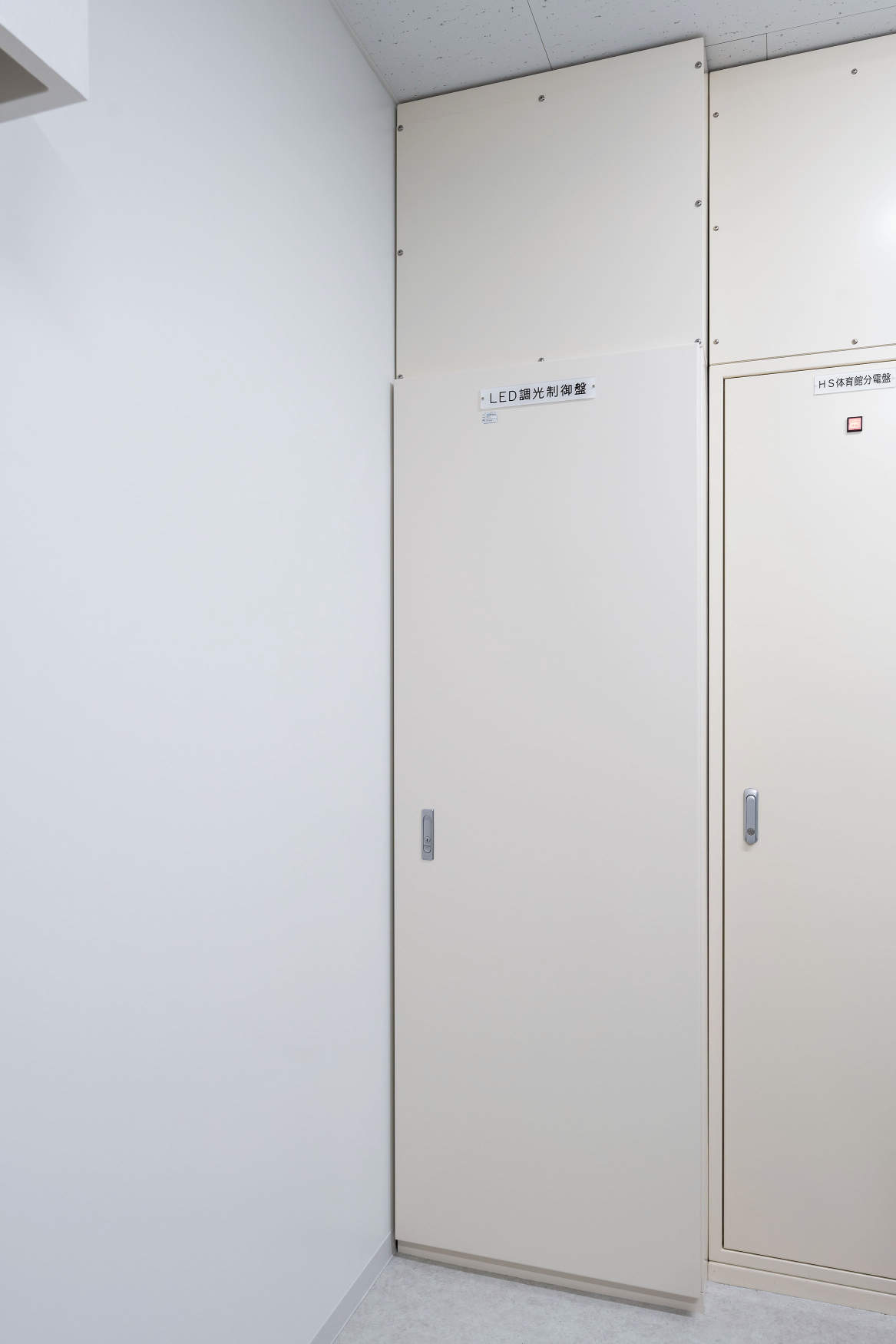

ＬＥＤ調光制御盤（品番NNQ723）
入力1　AC 1φ3W 210V/105V 50Hz、主幹　3P 225AF/125AT BN-MCB
直回路LL 100V 16A MCCB 2P 50AF/20AT ×13、LQ 100V 16A MCCB 2P 50AF/20AT ×1
ＤＭＸ信号分配器　ＦＤＵ専用×1チャンネルベース(H = 50)

建物分類: 学校・教育施設
都道府県: 北海道
施主: 学校法人　鶴岡学園
設計
施工
電気工事: 浅海電気
竣工: 2021年01月

特徴: 北海道恵庭市に建設された学校法人鶴岡学園運営の北海道文教大学付属の高等学校
延床面積８１５８㎡（校舎棟、体育館棟、部室棟）、屋内体育館は
床面積１６８０㎡（１，２Ｆ）
採用商品: 照明

NYM20146RZ2

NNQ36013

NNQ34010

NQ79610K

NNQ723

LED照明器具

舞台＆エンターテインメント照明
