パナソニック東京汐留ビル

地下駐車場の電気自動車充電設備にも管理データの通信に電力線通信でお役立ち

パナソニック株式会社 東京汐留ビルの地下駐車場でnessumTM対応PLCアダプターをご採用いただきました。

同社では地下3階の駐車場に電気自動車充電設備「ELSEEV」を設置し、課金の管理を「everiwa」、充電予約や使用時間など各充電設備の利用データはクラウドで確認できる「Charge-ment」で運用することを検討していました。
ところが、駐車場はコンクリート壁のため無線LANが届きにくくなっています。
また、広い駐車場では各充電設備への有線LANの敷設も大掛かりとなり、予算や工期の課題がありました。
そこで、電力線を活用して通信ができるnessumTM対応PLCアダプターをご採用いただきました。
各充電設備と駐車場内の分電盤にPLCアダプターを設置し、電力線を使ってデータを送受信、
さらに分電盤からはゲートウェイを介してLTE通信を行っています。

その他

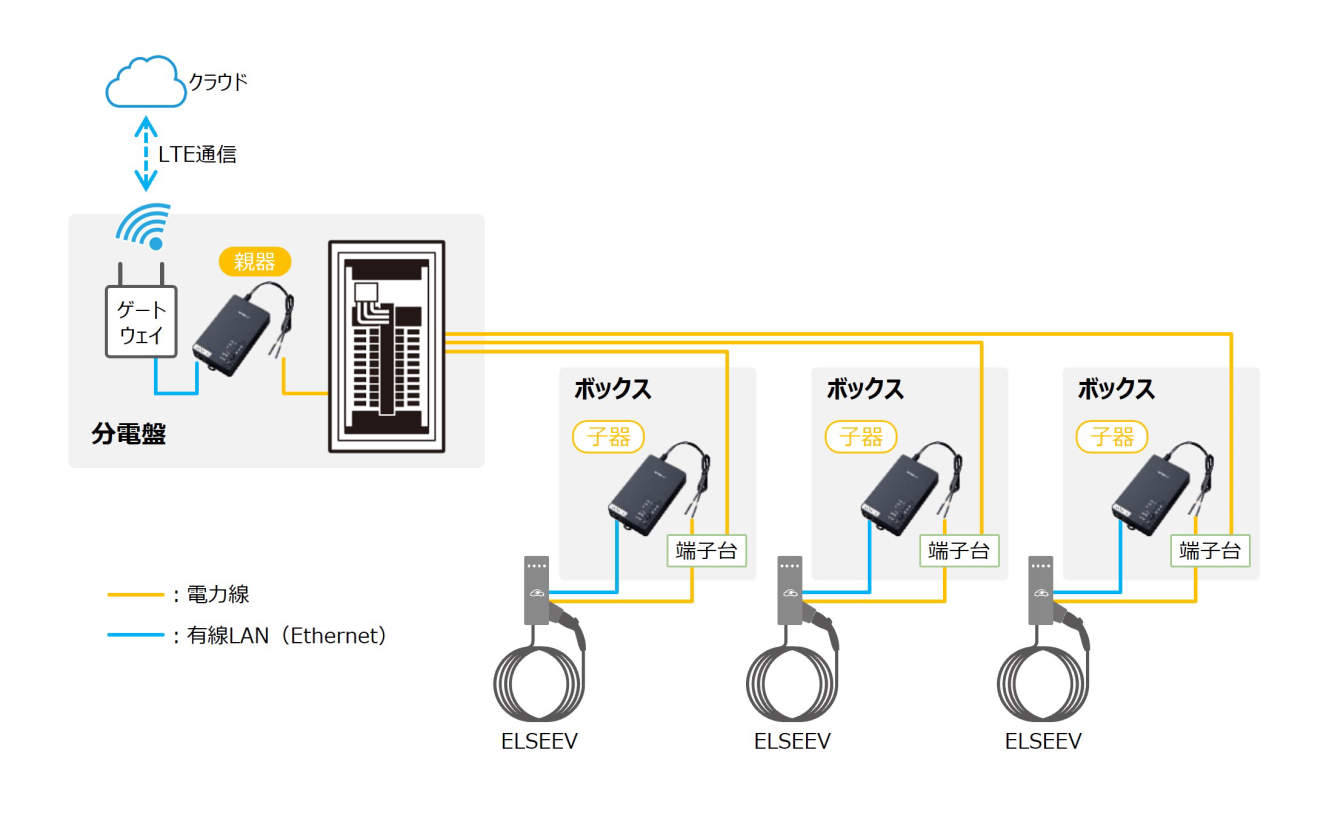

【システム構成図】

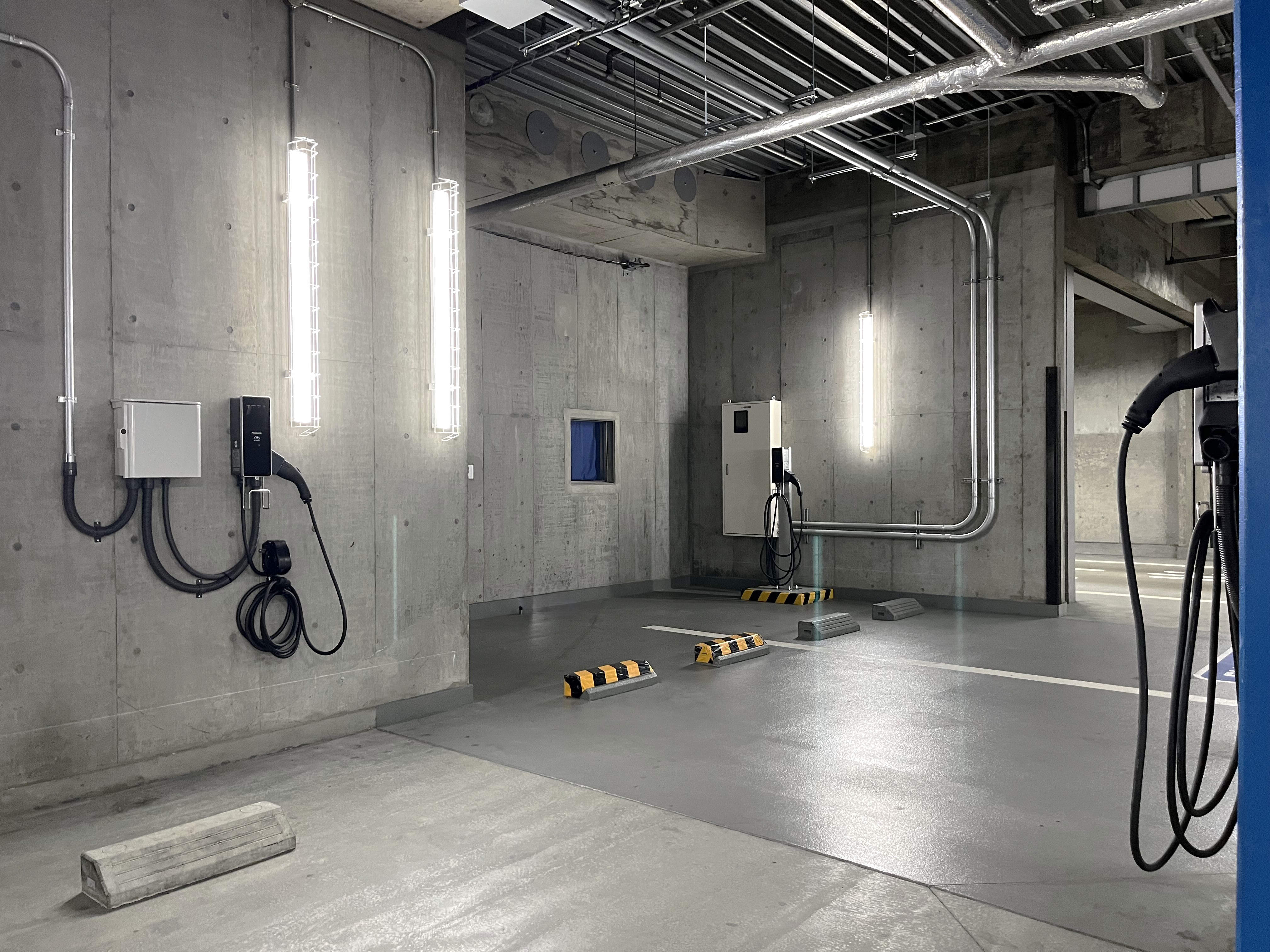

地下3階の駐車場に電気自動車充電設備「ELSEEV」を設置しています。
充電設備の予約や使用時間など、管理データの通信のため、ネットワークを構築しました。
駐車場内の分電盤にPLCアダプター(親器)、3台の充電設備にPLCアダプター(子器)を取り付けており、利用データはPLCアダプターにより電力線を使って送受信しています。
駐車場からクラウドへは、分電盤内のゲートウェイを介してLTE通信を行っています。

駐車場・駐輪場

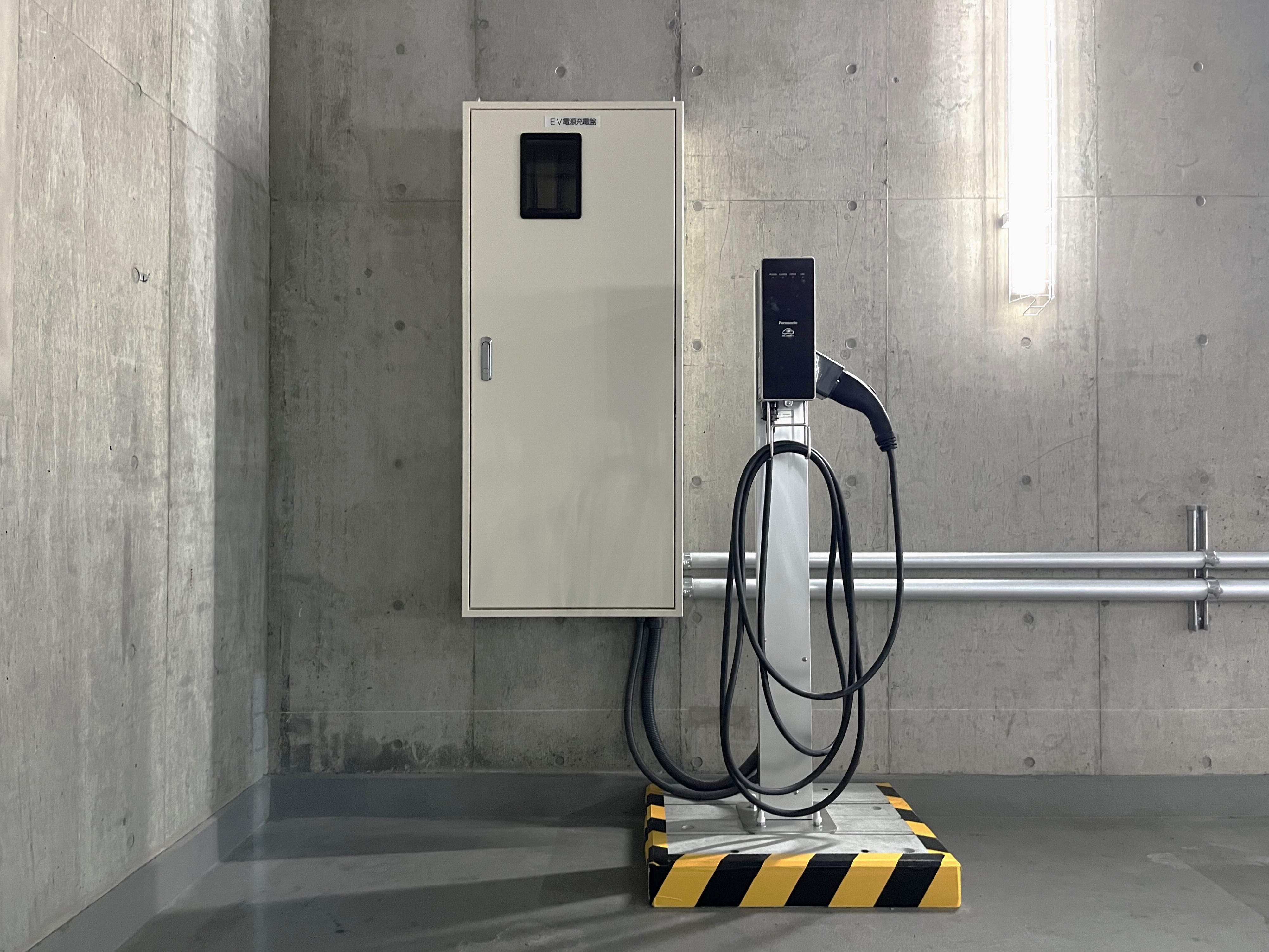

【分電盤】
ELSEEVのすぐ隣にある分電盤にPLCアダプター(親器)を設置しています。

駐車場・駐輪場

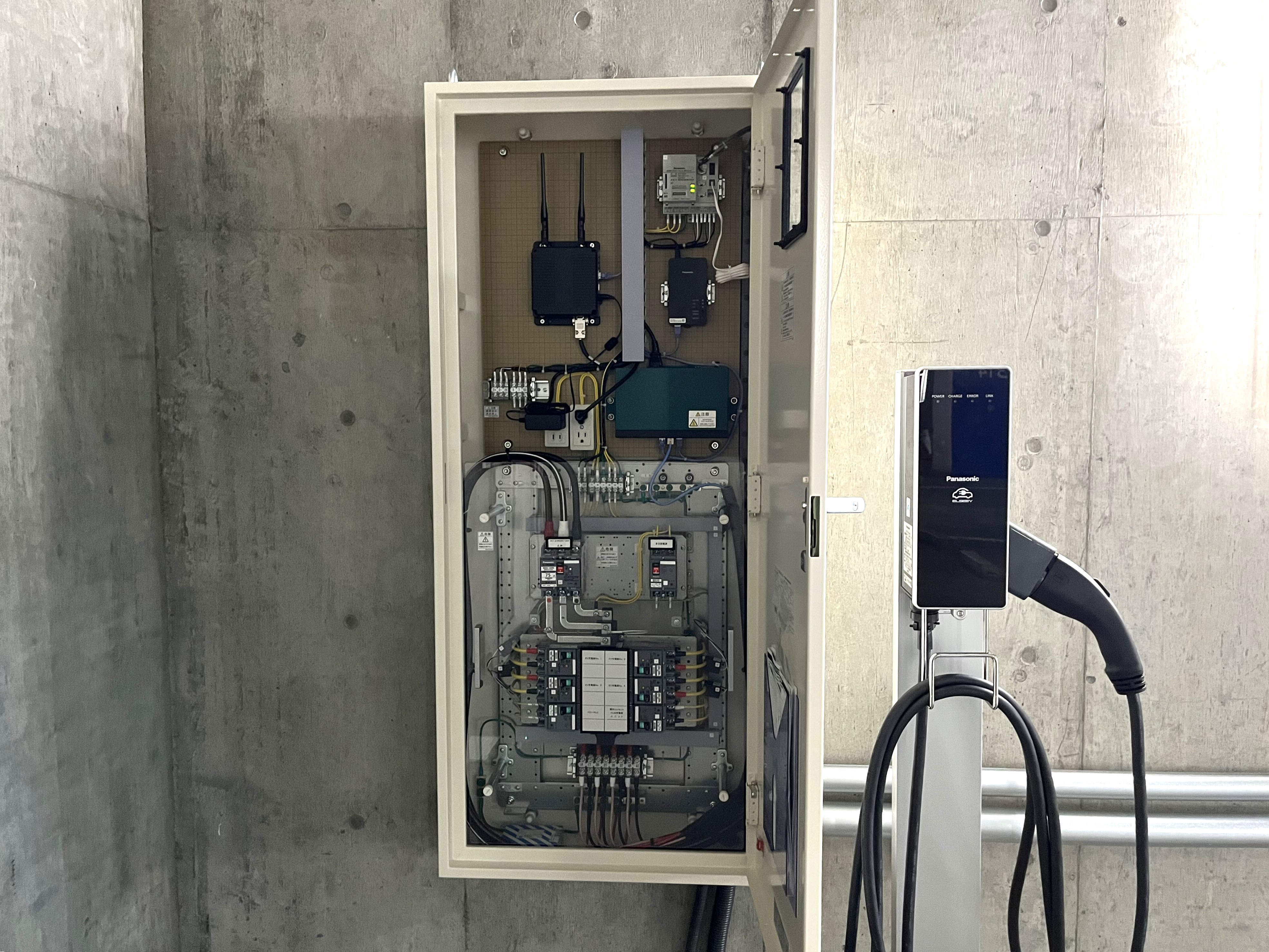

【分電盤】
分電盤の中に、PLCアダプター(親器)とゲートウェイを設置しています。

駐車場・駐輪場

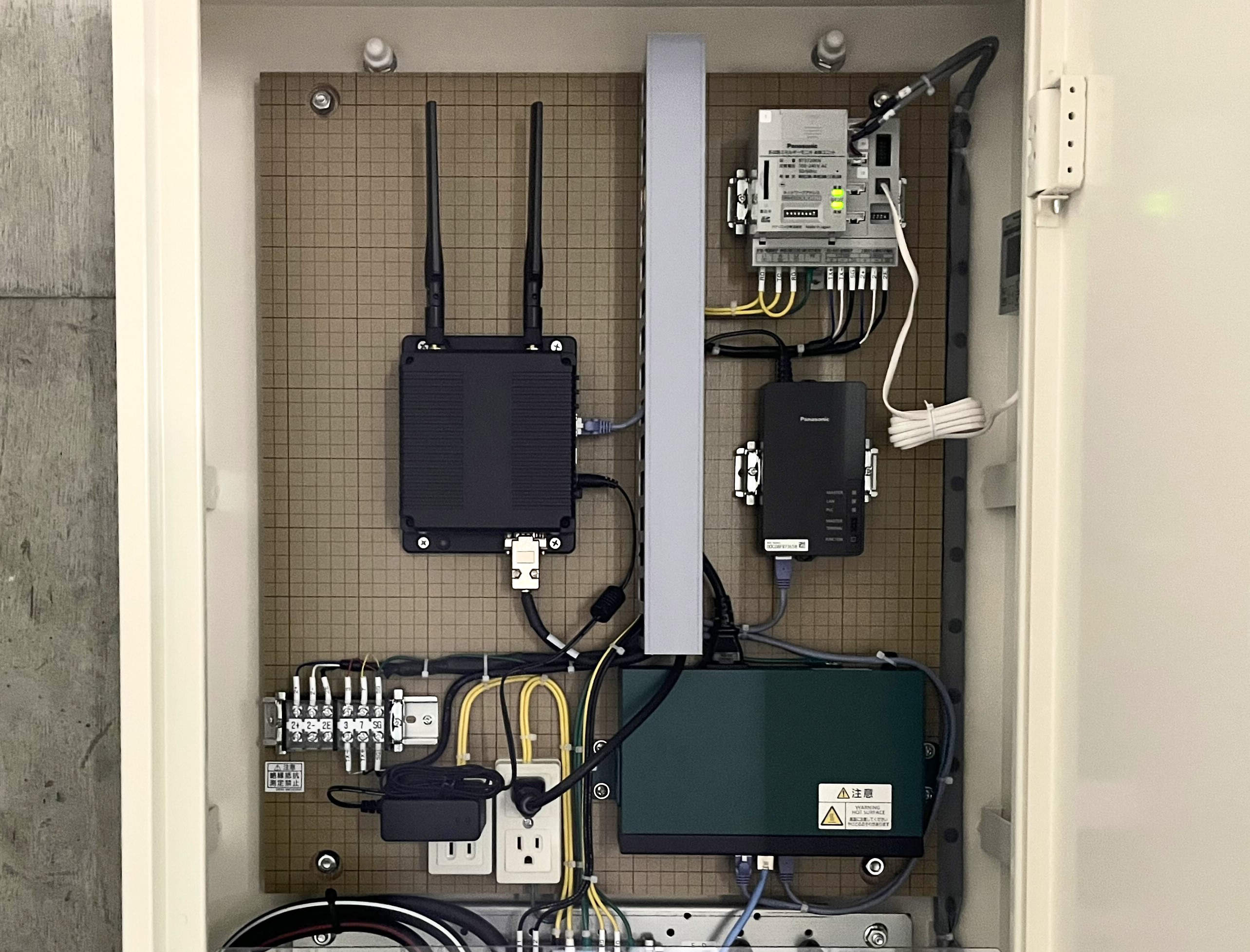

【分電盤】
PLCアダプター(親器)とクラウド間の通信は、HUB(画面右下)を経由しゲートウェイ(左上)を介してLTE通信で行っています。

駐車場・駐輪場

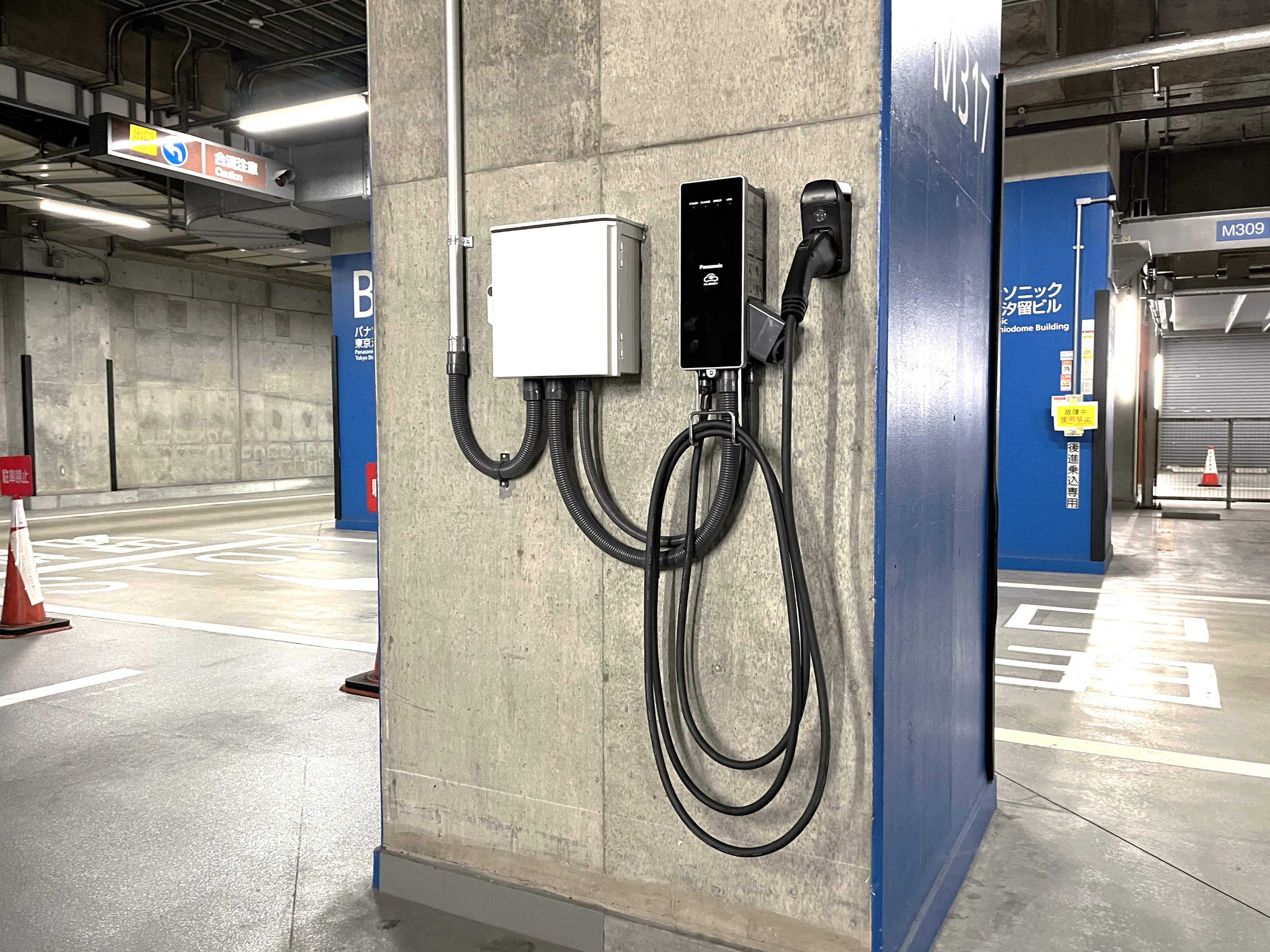

【PLCアダプター(子器)】
ELSEEVのすぐ隣にPLCアダプター用のボックスを設置しました。

駐車場・駐輪場

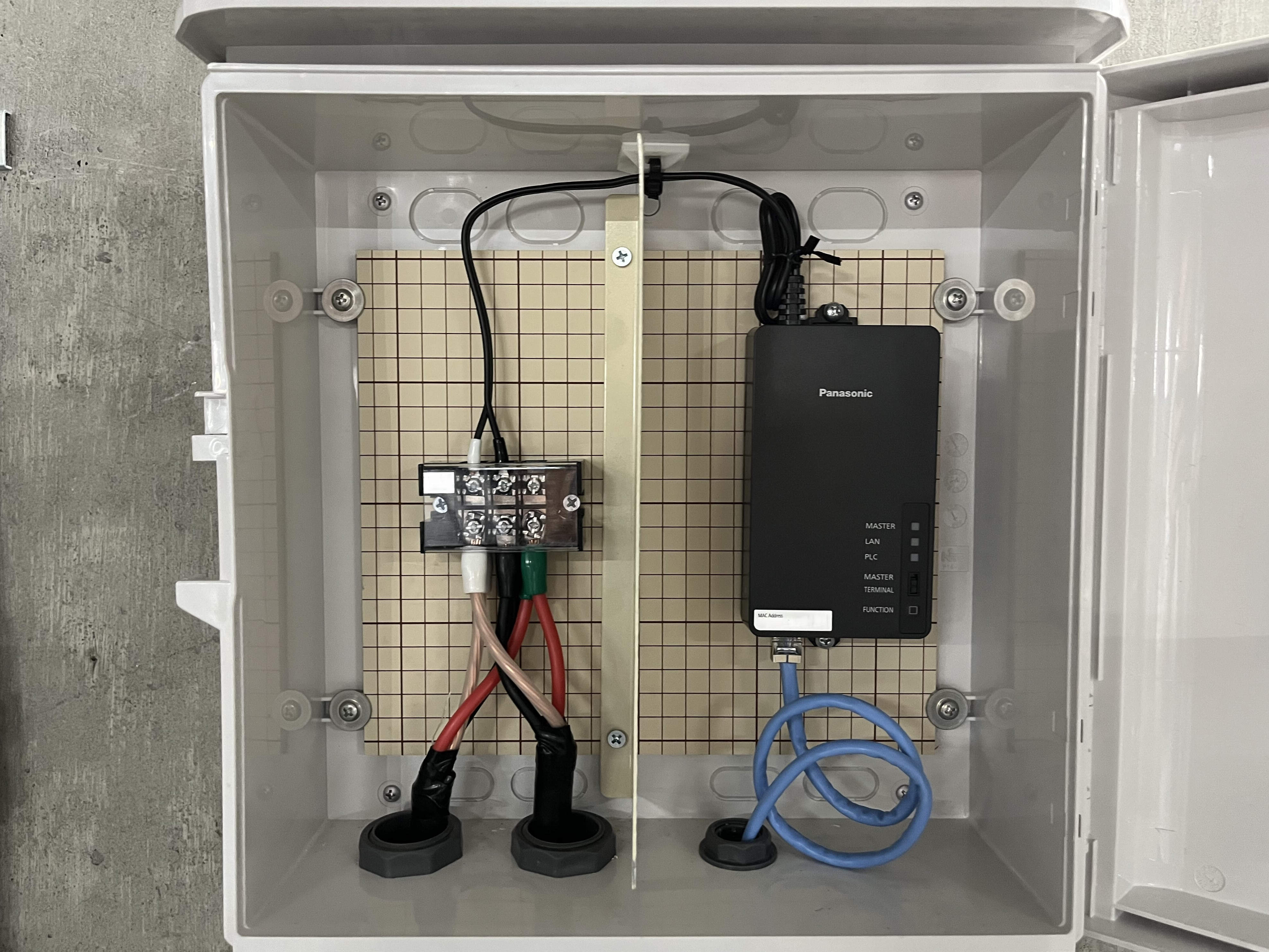

【PLCアダプター(子器)】
PLCアダプター(子器)はボックス内に取り付けています。
ELSEEVの配線はボックスの底面から取り込み、PLCアダプターとは端子台を介して接続しています。

建物分類
オフィス
都道府県
東京都
施主
パナソニック株式会社 エレクトリックワークス社
設計
施工
電気工事
竣工
特徴
パナソニック株式会社 東京汐留ビルの地下駐車場でnessumTM対応PLCアダプターをご採用いただきました。

同社では地下3階の駐車場に電気自動車充電設備「ELSEEV」を設置し、課金の管理を「everiwa」、充電予約や使用時間など各充電設備の利用データはクラウドで確認できる「Charge-ment」で運用することを検討していました。
ところが、駐車場はコンクリート壁のため無線LANが届きにくくなっています。
また、広い駐車場では各充電設備への有線LANの敷設も大掛かりとなり、予算や工期の課題がありました。
そこで、電力線を活用して通信ができるnessumTM対応PLCアダプターをご採用いただきました。
各充電設備と駐車場内の分電盤にPLCアダプターを設置し、電力線を使ってデータを送受信、
さらに分電盤からはゲートウェイを介してLTE通信を行っています。
