情報モジュラジャック(CAT6A)情報モジュラプラグ(CAT6A)10Gbps高速データ通信に対応したLAN用配線器具が新登場! 情報モジュラジャック(CAT6A)情報モジュラプラグ(CAT6A)10Gbps高速データ通信に対応したLAN用配線器具が新登場!

通信環境の変化

無線通信速度の変遷

「5G」や「Wi-Fi6」などの高速無線通信のサービス拡大に伴い、データの使用目的が多様化、通信環境の「高速化・大容量化」が進んでいます。有線通信環境においても、同様にますます高速化と大容量化が求められています。「GIGAスクール構想」においても、校内LAN配線は「高速・大容量」が標準仕様に定められています。

無線通信速度の変遷

出典:無線LANの現状(総務省総合通信基盤局)を加工して作成。
「Wi-Fi」はWi-Fi Allianceの登録商標です。

特長

伝送速度10Gbpsに対応

「GIGAスクール構想」では、高速通信の「10Gbps」LAN配線が義務づけられています。情報モジュラジャック・プラグ(CAT6A)は、10Gbps高速データ通信に対応したLAN用配線器具です。

LANケーブル規格「CAT6A」に対応

LANケーブルの規格CAT6Aに対応しています。CAT6Aの伝送速度は10Gbpsと、CAT6の1Gbpsの約10倍。また、伝送帯域では、500MHzと、CAT6の250MHzの約2倍。高速大容量時代のLAN用配線器具です。

各カテゴリの仕様比較

カテゴリ 帯域 伝送距離 伝送速度 最高通信規格 シールド規格
CAT 5 100MHz 100m 100Mbps / 1Gbps 100BASE-TX / 1000BASE-T UTP
CAT 5e 100MHz 100m 1Gbps 1000BASE-T UTP
CAT 6 250MHz 100m 1Gbps 1000BASE-T UTP
CAT 6A 500MHz 100m 10Gbps 10GBASE-T UTP / STP

配線器具に応じ、2色をラインアップ

配線器具の「ワイド21シリーズ」と「フルカラーシリーズ」向けに、ホワイト色とミルキーホワイト色の2色をご用意しています。

配線器具に応じ、セラミックホワイト・グレー・ホワイト・ミルキーホワイトの4色をラインアップ

商品ラインアップ

情報モジュラジャック(CAT6A)

埋込型

情報モジュラジャック(コスモシリーズワイド21用)WZ7519W

情報モジュラジャック
(コスモシリーズワイド21用)

WZ7519W

希望小売価格4,000円(税抜)

(組立、CAT6A)(埋込型)
(ホワイト)

情報モジュラジャック(フルカラーシリーズ用)WZ7519

情報モジュラジャック
(フルカラーシリーズ用)

WZ7519

希望小売価格4,000円(税抜)

(組立、CAT6A)(埋込型)
(ミルキーホワイト)

埋込型用:適合プレート

新金属コンセントプレート2型 WTF9201K

新金属コンセントプレート2型

WTF9201K

希望小売価格520円(税抜)

(1コ用)

[フルコート加工]新金属プレート WN7501010

[フルコート加工]新金属プレート

WN7501010

希望小売価格4,700円(税抜)

(1コ用)(10枚入)

※ワイド21シリーズ用プレートも使用できます。

埋込型用:適合取付枠

埋込コンセント絶縁取付枠 WTF3710K

埋込コンセント絶縁取付枠

WTF3710K

希望小売価格70円(税抜)

埋込取付枠 WN3700020

埋込取付枠

WN3700020

希望小売価格1,400円(税抜)

(20コ入)

露出型

情報モジュラジャック(露出型)WZ7520

情報モジュラジャック(露出型)

WZ7520

希望小売価格4,900円(税抜)

(組立、CAT6A)(露出型1コ口)

結線専用ツール

情報モジュラジャック結線専用ツール WZ7521

情報モジュラジャック結線専用ツール

WZ7521

希望小売価格1,270円(税抜)

(組立、CAT6A)

情報モジュラプラグ(CAT6A)

情報モジュラプラグ WZ7522

情報モジュラプラグ

WZ7522

希望小売価格5,600円(税抜)

(組立、CAT6A)
※結線専用ツールは不要です。

寸法図・施工方法

寸法図(寸法表示単位:mm)

WZ7519/W

WZ7519/W

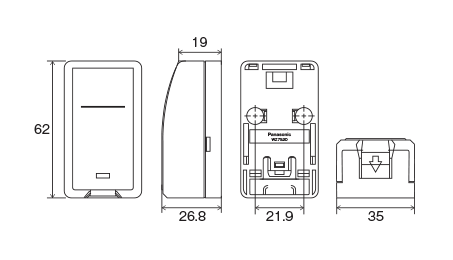

WZ7520

WZ7520

WZ7521

WZ7521

WZ7522

WZ7522

施工方法

メタルモールスイッチボックスについて

浅型ボックスではケーブルの曲がりがきつくなり、施工もしづらいため、深型ボックスをおすすめします。

施工方法の詳細(動画)はこちら

ケーブルが硬いと、浅型ボックスでは収納できない場合があります。

適用ケーブル

[CAT6A 対応UTPケーブル]
単線:AWG26~AWG22
より線:AWG26~AWG22
ケーブル外径:Φ4.5mm~Φ8.0mm

[推奨ケーブル]
日本製線(株)製CAT6A対応UTPケーブル
