住宅設備・建材クラシックシリーズ タンブラスイッチ
商品特長
レトロが、新しい。
長年使われてきたデザインには、時代を超えて愛される魅力がある。
味わい深いホーローの質感を再現し、細部の仕上げや色味まで、こだわった「クラシックシリーズ」は、インテリア空間に調和するタンブラスイッチです。
インダストリアルな雰囲気に合う「タンブラスイッチ」も、ご用意しております。
こだわりのインテリアに幅広く対応
ナチュラルでほっこりとする空間に
日光が降り注ぐ、まっしろでかわいらしいリビングルームや、ぬくもりを感じるダイニングに使用すれば、タンブラスイッチがうまく調和してナチュラルなほっこり空間に仕上がります。
オトナのこだわりを感じさせる空間に
ヴィンテージ風でシックにまとめたベッドルームや、あえての配色でエッジを効かせた空間に、シンプルを極めたタンブラスイッチはベストな組み合わせです。
スイッチに合わせて、露出配管施工も可能
コンクリート打ちっぱなしの壁には、
配管を露出させると更にインダストリアル感がアップ。
存在感を高めることも、空間に馴染ませることも、組合せ次第で自由にカスタマイズ可能です。
左：DWZ222K 厚鋼電線管Z JIS C 8305
右：DFZ3022P 露出スイッチボックス（1コ用1方出）
商品ラインアップ
クラシックシリーズ
タンブラスイッチ
スイッチプレート
コンセントプレート
クラシックシリーズ対応 コンセント・付属品
コンセント
| 品名 | 枠 | 色 | 品番 | 定格 | 希望小売価格 <税抜> |
|
|---|---|---|---|---|---|---|
|
埋込ダブルコンセント | 金属枠 | ホワイト | WN1302SW | 15A 125V AC |
280円 |
| 金属枠 | グレー | WN1302H | ||||
| 埋込扉付ダブルコンセント | 金属枠 | ホワイト | WN1352SW | 430円 | ||
| 接地ダブルコンセント | 金属枠 | ホワイト | WN1512SWK | 460円 | ||
| 金属枠 | グレー | WN1512H | ||||
| アースターミナル付 接地ダブルコンセント |
金属枠 | ホワイト | WN11329SW | 820円 | ||
| 金属枠 | グレー | WN1132HK | ||||
| 埋込アースターミナル付 ダブルコンセント |
金属枠 | ホワイト | WN1532SW | 640円 | ||
| 金属枠 | グレー | WN1532H | ||||
| 埋込絶縁アースターミナル付 ダブルコンセント |
絶縁枠 | ホワイト | WN15324SW | 650円 | ||
| 埋込アースターミナル付 コンセント |
金属枠 | ホワイト | WN1031SWK
2018年8月発売予定 |
520円 | ||
| 金属枠 | グレー | WN1031HK
2018年8月発売予定 |
||||
| 埋込トリプルコンセント | 金属枠 | ホワイト | WN1503SW | 400円 | ||
| 金属枠 | グレー | WN1503H | ||||
| 埋込コンセント | - | ホワイト | WN1001SW | 160円 | ||
| グレー | WN1001H | |||||
| 埋込扉付コンセント | ホワイト | WN1051SW | 390円 | |||
| グレー | WN1051H | |||||
| 埋込抜け止めコンセント | ホワイト | WN1061SW | 340円 | |||
| グレー | WN1061H | |||||
| 埋込接地コンセント | ホワイト | WN1101SW | 270円 | |||
| グレー | WN1101H | |||||
| 高容量コンセント （15A・20A兼用） |
15A・20A兼用 埋込アースターミナル付 接地コンセント |
金属枠 | ホワイト | WN1931SW | 20A 125V AC |
780円 |
| 15A・20A兼用 埋込絶縁アースターミナル付 接地コンセント |
絶縁枠 | ホワイト | WN19314SW | 800円 | ||
| 15A・20A兼用 接地コンセント |
金属枠 | ホワイト | WN1922SW
2018年5月発売予定 |
20A 250V AC |
640円 | |
| 15A・20A兼用 埋込アースターミナル付 接地コンセント |
金属枠 | ホワイト | WN1932SW
2018年5月発売予定 |
880円 |
注）アースターミナル付コンセント（WN1031SW・H）は2018年7月末生産終了予定です。
その他付属品
| 品名 | 色 | 品番 | 定格 | 希望小売価格 <税抜> |
|
|---|---|---|---|---|---|
チップ |
コンセント用ブランクチップ | ホワイト | WN3020SW | - | 50円 |
| グレー | WN3020H | ||||
| 電話線チップ（多回路兼用） | ホワイト | WN3023SW | 50円 | ||
| グレー | WN3023H | ||||
テレホンガイド |
テレホンガイド | ホワイト | WN3021SW | 50円 | |
| グレー | WN3021H | ||||
| 大穴テレホンガイド | ホワイト | WN3022SW | 50円 | ||
| グレー | WN3022H | ||||
アースターミナル |
アースターミナル | ホワイト | WN3075SW | 280円 | |
| グレー | WN3075H | ||||
4K・8K衛星放送対応 |
埋込高シールド テレビターミナル |
ホワイト | WCS3013W | 1,150円 | |
| グレー | WCS3013H | ||||
| 埋込高シールドテレビターミナル 2端子（電流通過形） |
ホワイト | WCS3824W | 4,700円 | ||
| グレー | WCS3824H | ||||
テレホン |
埋込テレホン モジュラジャック6極2心 |
ホワイト | WNT15629W | 290円 | |
| グレー | WNT15629H | ||||
（LAN用）情報 |
ぐっとす情報 モジュラジャックCAT5E |
ホワイト | NR3160W | 1,340円 | |
| グレー | NR3160H | ||||
取付枠 |
フルカラー取付枠（20コ入） | - | WN3700020 | 1,100円 | |
| フルカラー絶縁 ワンタッチ取付枠2型（20コ入） |
WN3710020 | 1,200円 | |||
スイッチボックス |
露出スイッチボックス 1コ用1方出 |
DFZ3022P | G22 | 1,360円 | |
| 露出スイッチボックス 2コ用1方出 |
DFZ3222P | 2,710円 | |||
電線管 |
厚鋼電線管Z | DWZ222K | 呼び G22 |
オープン価格 |
関連商品
タンブラスイッチ
スイッチプレート
コンセントプレート
| 品名 | 品番 | 希望小売価格 <税抜> |
|
|---|---|---|---|
|
[フルコート加工]新金属プレート 1コ用(10枚入) | WN7501010 | 3,000円 |
| [フルコート加工]新金属プレート 2コ用(10枚入) | WN7502010 | 3,000円 | |
| [フルコート加工]新金属プレート 3コ用(10枚入) | WN7503010 | 3,000円 | |
| [フルコート加工]新金属プレート 4コ用 | WN7504 | 600円 | |
| [フルコート加工]新金属プレート 5コ用 | WN7505 | 600円 | |
| [フルコート加工]新金属プレート 6コ用 | WN7506 | 600円 | |
| [フルコート加工]新金属プレート 7コ用 | WN7507 | 1,200円 | |
| [フルコート加工]新金属プレート 8コ用 | WN7508 | 1,200円 | |
| [フルコート加工]新金属プレート 9コ用 | WN7509 | 1,200円 | |
| [フルコート加工]新金属プレート 4コ用(3コ＋1コ用) | WN7574 | 600円 |
組合せ例
コンセント
- 取付枠付コンセントはフルカラーのホワイト色（SW）をご使用ください。（ワイド21のホワイト色と同色タイプ）
- 取付枠なしコンセント（シングル）、テレビコンセント、モジュラジャックをご使用の際は、ワイド21のホワイト色をフルカラーの取付枠と組み合わせてご使用ください。
- コンセント等はクラシックシリーズ対応 コンセント・付属品の中から選定ください。
寸法図・ご注意
寸法図（寸法表示単位:mm）

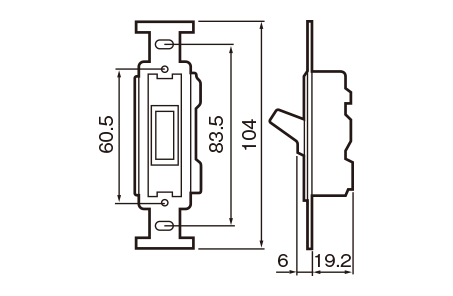

タンブラスイッチ
WS5116・WS5116SW・WS5117・WS5117SW
・WS5118・WS5119・WS5119SW
スイッチプレート
WS9561・WS9561SW
WS9562・WS9562SW
WS9563・WS9563SW
コンセントプレート
WN7501010
WN7501SWK
WN7502010
WN7502SWK
WN7503010
WN7503SWK
WN7504
WN7504SWK
WN7505
WN7505SWK
WN7506
WN7506SWK
WN7507
WN7507SWK
WN7508
WN7508SWK
WN7509
WN7509SWK
WN7574
WN7574SWK
ご注意
注1）タンブラスイッチはねじ端子であり、充電部が露出する構造であるから内線規程上、ボックスレス工事には対応していません。
- はさみ金具は使用できません。
- コンセントに関しましてはボックス工事、ボックスレス工事ともに施工できます。
注2 ）スイッチの端子ねじは0.6N・m～0.8N・mで締付けてください。
- 端子ねじはあらかじめゆるめてあります。ねじを戻さないでください。
注3）スイッチ取付は適正トルクで締付けてください。（適正締付けトルク：0.1N・m～0.3N・m）
注4）スイッチプレートのねじとコンセントプレートのねじは互換性はありません。
注5）プレートは塗装商品です。次のご注意を必ずお守りください。
- 塗装面に硬いものや鋭利なものを当てないでください。塗装面が傷付き、外観を損なう可能性があります。
- プレートねじは適正トルクで締付けてください。（適正締付けトルク：0.1N・m～0.3N・m）
- 手締めを推奨します。
- ねじの位置を合わせてから締めてください。
- 複数回の締め直しで塗装が剥げる恐れがあります。
- プレートの汚れには中性洗剤をご使用ください。酸性洗剤、アルカリ性洗剤の使用は、塗装膜の変色、浮き、はがれなど外観を損なう原因になります。
＊工事には電気工事士の資格が必要です。
