[換気扇連動型]かってにスイッチ(トイレ壁取付) 1台のスイッチで照明と換気扇を連携して制御。[換気扇連動型]かってにスイッチ(トイレ壁取付) 1台のスイッチで照明と換気扇を連携して制御。

特長

照明、換気扇の連携が可能

周囲が暗い時は、照明も換気扇もON、人がいなくなると自動でOFF。1台のスイッチで照明と換気扇を連動してON/OFFできます。
トイレにおすすめのスイッチです。

照明、換気扇の連携が可能

ほんのり点灯モード対応(WTK1274WK)

深夜など、設定した時間帯に人を検知すると、明るさを軽減してまぶしくない明るさで点灯する「ほんのり点灯」機能です。

ほんのり点灯モード対応(WTK1274WK)

換気扇の開始動作が選べます

夏場は照明点灯と同時に換気扇をON、冬場は照明消灯後に換気扇をONにするなど、換気扇の開始動作を選ぶことができます。

換気扇の開始動作が選べます

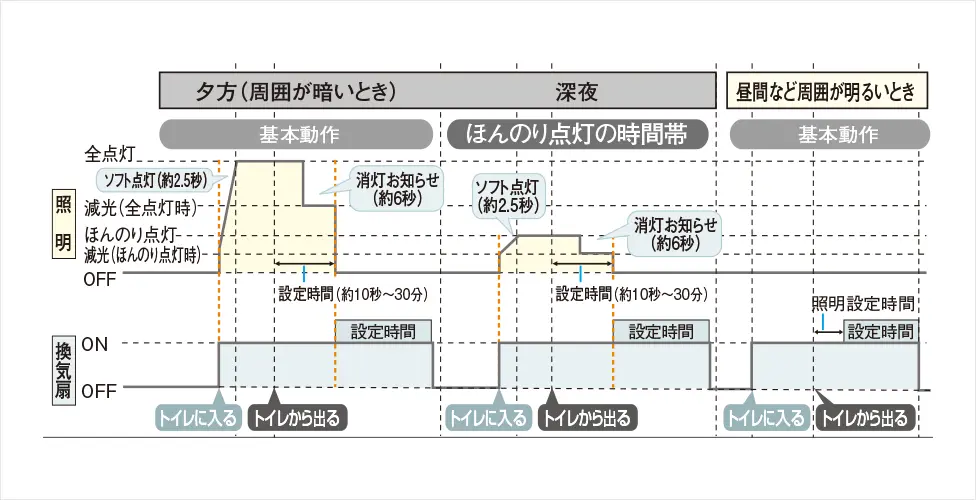

動作イメージ

動作イメージ

商品ラインアップ

[換気扇連動型]かってにスイッチ(トイレ壁取付)

WTK1274WK

ほんのり点灯モード対応(2線式)

WTK1274WK

希望小売価格 13,400円(税抜)

(適合LED専用1.2A・換気扇連動用)
(検知後連続点灯時間約10秒~30分可変形)
(消灯お知らせ機能・明るさセンサ付)(ホワイト)

WTK1614W

(4線式)

WTK1614W

希望小売価格 10,500円(税抜)

(換気扇連動用)
(検知後連続点灯時間約10秒~30分可変形)
(明るさセンサ付)(ホワイト)

適合プレート

WTC7101W

ラウンド

WTC7101W
WTC7101F
WTC7101G

希望小売価格 120円(税抜)

(W:ホワイト、F:ベージュ、G:利休色)

WTC8101W

スクエア

WT8101W
WT8101F
WT8101G

希望小売価格 120円(税抜)

(W:ホワイト、F:ベージュ、G:利休色)

  • 金属ボックス使用時、金属製プレートを使用しないでください。誤動作の原因になることがあります。

仕様・各種図面

仕様

定格 AC 100V
負荷容量 照明 1.2A 100V AC
換気扇 1A 100V AC
消費電力 0.2W
開閉回数 100,000回
検知方式 熱線レベル変化分検知
検出動作速度 0.3~1m/s
適合ボックス 1コ用スイッチボックス
適用配線 Φ1.6 φ2.0単線専用
使用周囲温度 0℃~35℃

配線図

WTK1274WK

WTK1274WK
  • 換気扇だけの接続では動作しません。

WTK1614W

WTK1614W

寸法図(寸法表示単位:mm)

WTK1274WK

WTK1274WK

WTK1614W

WTK1614W

検知範囲について

検知イメージ

検知イメージ

検知エリア 水平方向 約160°

検知エリア 水平方向 約160°
