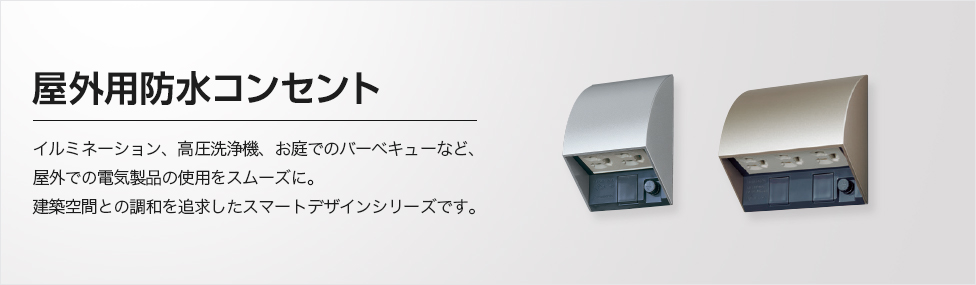

屋外用防水コンセント
特長
建築空間との調和を追求したスマートデザインシリーズの屋外コンセントです。

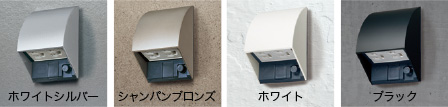

外壁やサッシなどに合わせてコーディネートできる4色をご用意しています。
おすすめの用途
イルミネーション、高圧洗浄機、お庭でのバーベキューなど。

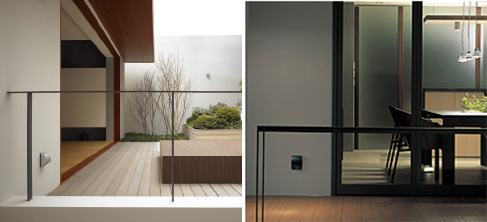

おすすめの設置場所
玄関脇、駐車場、ベランダ、庭など。
ラインアップ
スマート接地防水ダブルコンセント
スマート接地防水トリプルコンセント
スマート接地 防水コンセント（入線機能付）
仕様・施工方法

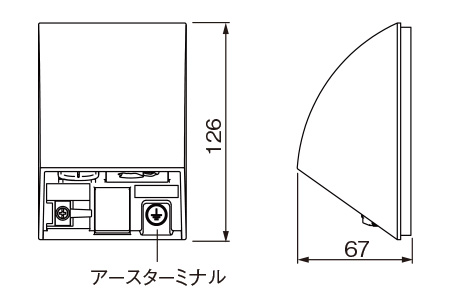

寸法図（寸法表示単位：mm）

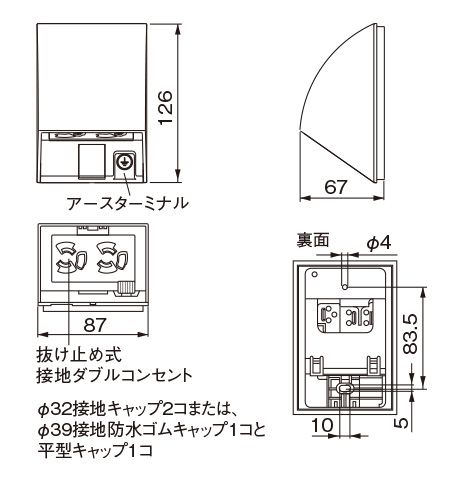

2コ口（WK4602SK・QK・WK・BK）

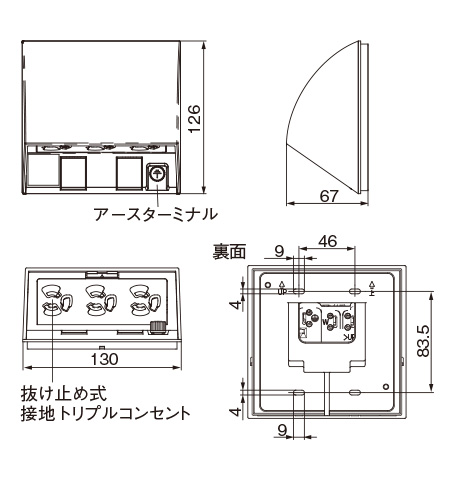

3コ口（WK4603S・Q・W・B）
入線機能付（WK4604S・Q・W・B）
極配置･適合プラグ

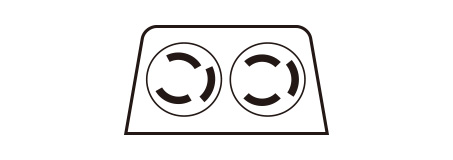

2コ口（WK4602SK・QK・WK・BK）
Φ32接地キャップ2コまたは、
Φ39接地防水ゴムキャップ1コと平型キャップ1コ
3コ口（WK4603S・Q・W・B）

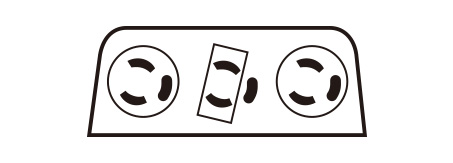

Φ39接地キャップ2コ（両端使用の場合のみ）
+平型キャップ1コ
Φ39 2Ｐキャップ2コ（両端使用の場合のみ）
+平型キャップ1コ

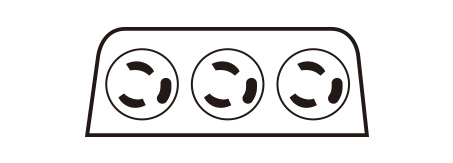

Φ32接地キャップ3コ
Φ32 2Ｐキャップ3コ

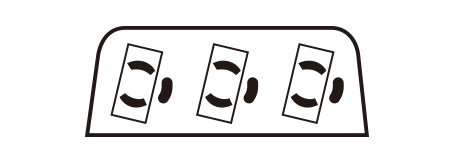

平型キャップ3コ
（Φ32接地キャップ、Φ32 2Ｐキャップの混在可）
施工方法

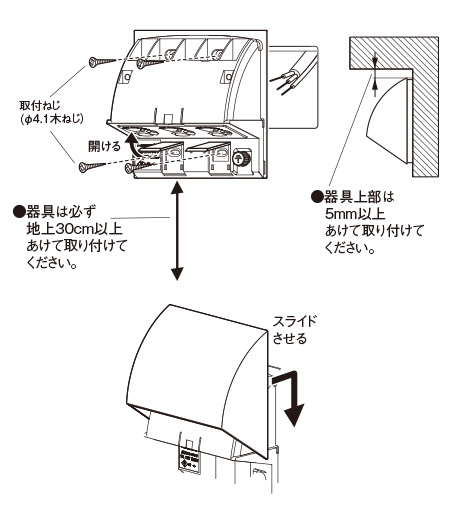

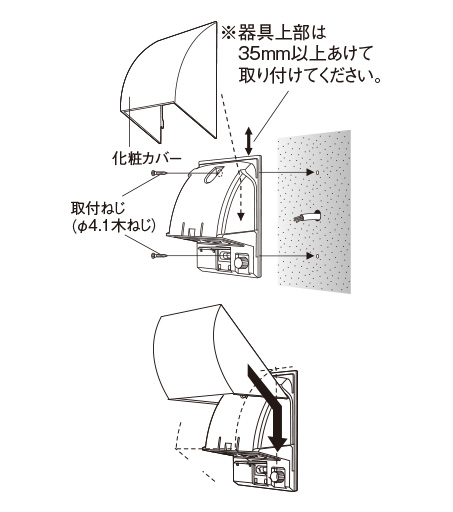

取り付け方法
2コ口（WK4602SK・QK・WK・BK）
3コ口（WK4603S・Q・W・B）
「カチッ」と音がするまでスライドさせて取り付けます。
取り外し方法
2コ口（WK4602SK・QK・WK・BK）

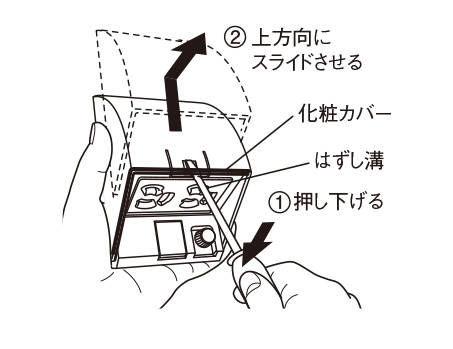

① はずし溝にドライバーを差し込み、矢印方向に押し下げる。
②化粧カバーを上方向にスライドさせて取り外す。
注）マイナスドライバーは無理にこじらないでください。
化粧カバーが破損するおそれがあります。
3コ口（WK4603S・Q・W・B）

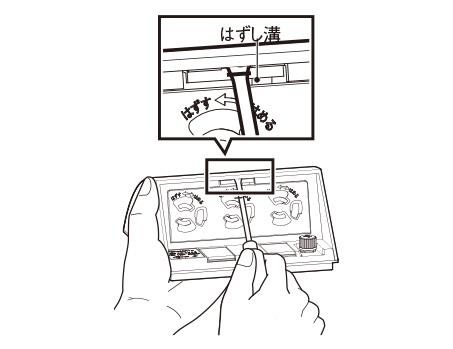

はずし溝にマイナスドライバーを差し込み、カバーを外す
注）マイナスドライバーは無理にこじらないでください。
化粧カバーが破損するおそれがあります。
