かんたん施工で手軽に導入できる無線調光システム PiPit調光シリーズ

「無線調光シリーズ「PiPit(ピピッと)調光シリーズ」は、かんたんな施工で手軽に導入できる無線調光システムです。リモコンでかんたんに設定、操作が可能です。高機能タイプの「PiPit(ピピッとプラス)」と用途に合わせてお使いいただけます。

PiPitとPiPitについてはこちら

調光信号線工事不要でかんたん施工

  • PiPit調光シリーズは無線で明るさを設定するため、調光信号線の配線工事が不要です。器具の取り替えだけで、省施工・短工期で調光システムの導入ができます。

    ※PiPitは一部信号線工事や電源工事が必要となります。

システム構成

近くのコンセントからでも電源確保。電源配線は既設を流用。調光信号線不要。

PiPitハンディライコンでかんたん設定・操作

  • PiPit調光対応照明器具とPiPitハンディライコンのシンプルなセットから導入することができます。さらに、各種コントローラとの組み合わせで多彩なシーンにも対応します。

スケジュール機能でさらに省エネ

PiPit調光シリーズ(スケジュール機能付)の場合、従来光源と比較して、同等以上の明るさで約70%省エネが実現できます。

従来蛍光灯 PiPit調光シリーズ 一般タイプ

Hf32形定格出力型×2灯
(FSA42001F VPN9)
2019年3月末生産終了品

器具:40形 DスタイルW230
5200 lmタイプ
(直付XLX450DENT RZ9)

40形 DスタイルW230
5200 lmタイプ
(直付XLX450DENT LE9)

平均照度

753 lx

834 lx
同等以上の
明るさ
同等の明るさ

834 lx

消費電力

66 W

32.3 W

31.9 W

合計消費電力

3564W

約1047W

PiPit調光シリーズによる
省エネ率=約40%

※タイマー制御による省エネ率=約30%
※初期の明るさの調整による省エネ率=約10%

約70%省エネ約39%省エネ

1723W

器具台数

54台

54台

54台

比較条件 : 設置台数54台、室空間19.2m×12.8m×天井高さ2.7m 床上0.7m/反射率:天井50%、壁30%、床10%

PiPitを使用することでさらなる省エネ

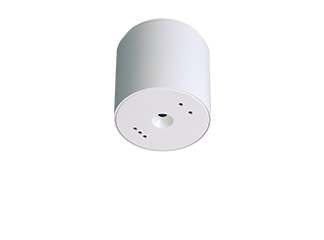

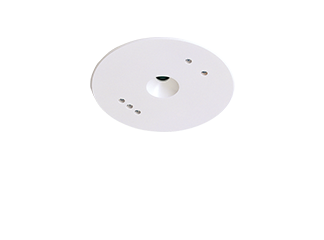

PiPitセパレートセルコン明るさセンサタイプ

PiPit調光に明るさ制御をプラス

    • 昼光に合わせ一定の明るさに調光
    • 初期照度補正で省エネ
    • ハンディライコンでの、エリアごとの一括操作に対応
    • ライトマネージャーFxとの連動でスケジュール運用に対応
    • デマンドコントロール機器との連動や、外部接点との連動も可能な拡張性

PiPitデマンド連動機能タイプ

PiPit調光にデマンド連動機能をプラス

    • スケジュール機能に加え、デマンドコントロール機器との連携機能をプラス
    • 最大デマンド値抑制に貢献して、電力基本料金を削減

施設の種類や用途に合わせて使い分け

PiPitとPiPitのおすすめ用途

PiPit PiPit

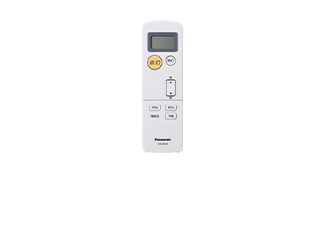

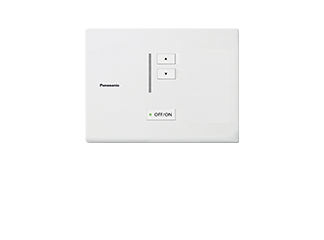

写真:PiPitハンディライコンと壁付けライコン 写真:明るさセンサとPiPitライコンデマンド連動機能付
おすすめ用途 事務所
学校
住宅
執務エリア
店舗
体育館
周波数 920MHz帯
通信距離 20m
※壁付けライコンから器具の末端まで
20m
※セパレートセルコンもしくはデマンド連動機能タイプから器具の末端まで
シーン設定数 2シーン
(明るさセンサ使用時)
明るさセンサ制御
一括制御方法 壁付けライコン セパレートセルコン(天井付け)

たとえば、こんな使い方

使用例 :会議シーンに

スライド説明時に前方照明をかんたんコントロール

  • スライド説明時など、部屋全体を暗くすると手元資料が見えにくい場合、グループ制御機能で簡単にスライド映写エリアだけを一括調光できます。

PiPitライコンでワンタッチ PiPitライコンでスライド周辺の照明器具を一括コントロール

使用器具

PiPit調光対応照明器具

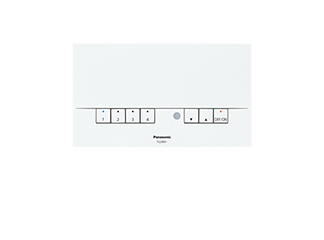

PiPitライコン

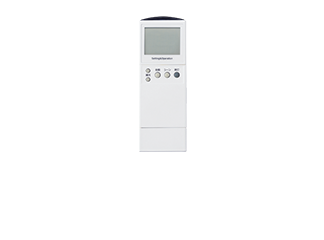

[設定用]PiPitハンディライコン

その他の使用例はこちら

使用例 :お店の雰囲気を演出

スケジュール機能で無駄な電力もカット

  • LED照明とPiPit調光のスケジュール機能で、売場別に最適な明るさを細かく設定。お店の雰囲気を演出しながら、お客さまの多い時間と少ない時間は明るさを変え、集客と省エネの両立が図れます。

4つのゾーンと4シーンまでのタイムスケジュール設定が可能

■あかりのタイムテーブル例

■明るさ設定イメージ

■タイムスケジュール設定例

使用器具

PiPit調光対応照明器具
PiPitセパレートセルコンAタイプ

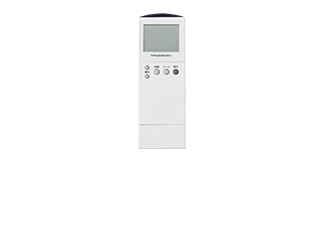

PiPitハンディライコン

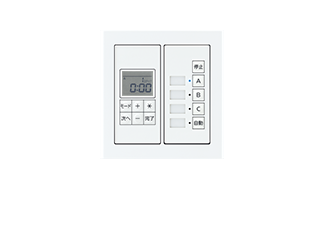

ライトマネージャーFx
タイマー子器

使用例 :体育館の高天井用照明に

体育館の高天井用照明も、PiPit調光でかんたんコントロール

  • 授業、クラブ活動、スポーツ大会、卒業式など、用途に応じた調光設定がかんたんな操作で可能。グループ制御、外光利用、さらに複数台を導入すればエリア分けも可能です。

  • ■明るさセンサで昼光を利用

  • ■PiPitライコンとしてグループ制御

かんたんな操作で用途に応じた調光が可能

昼光利用と、グループ制御を使うことで、さまざまな用途が広がります。

  • 保安灯としての必要な明るさで点灯
  • 公式試合は100%点灯。昼間の授業やクラブ活動は明るさを抑えて点灯

使用器具

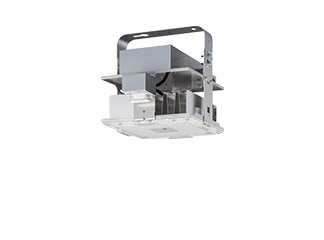

PiPit調光対応照明器具(高天井用)
PiPitセパレートセルコンAタイプ(直付)
PiPitハンディライコン

その他の使用例はこちら

無線調光シリーズ「WiLIA(ウィリア)」との違い

目的・用途・規模に応じてかしこく使い分け

無線調光シリーズ「WiLIA」 PiPit調光シリーズ
写真:無線調光シリーズ「WiLIA」

多回路個別制御

多彩な演出、運用が可能

写真:PiPit調光シリーズ

単回路群制御

簡単に調光可能

おすすめ規模 中規模の施設 小規模の施設
回路数

マルチEx 512回路(512台)

フル2線 28回路(1792台)

1回路
※半径100m内18システムまで
シーン設定数

マルチEx 32シーン/エリア

フル2線 72シーン/全体

2シーン
(PiPitセパレートセルコンAタイプ使用時)

無線調光シリーズ「WiLIA(ウィリア)」について 詳しくはこちら

商品ラインアップ

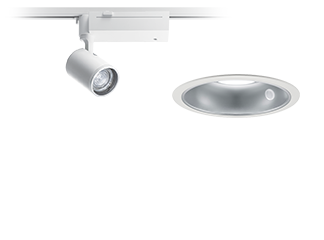

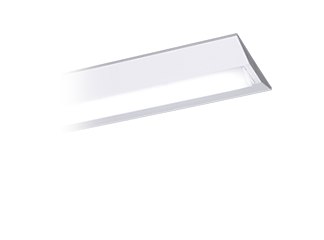

一体型LEDベースライト「iDシリーズ」「スクエアシリーズ」、LEDダウンライトやスポットライト、高天井用照明器具など、さまざまな空間に適した豊富なPiPit調光対応照明器具をご用意しております。

照明器具

コントローラ
