無線調光シリーズ「WiLIA(ウィリア)」フル2線式リモコンタイプ。パナソニック独自の新通信方式を採用。中規模施設におすすめの無線調光システムです。

無線調光シリーズ「WiLIA(ウィリア)」は、パナソニック独自の通信方式を採用した、無線調光システムです。オフィス・執務エリア・工場・倉庫・学校などにおすすめの「フル2線式リモコンタイプ」をご紹介します。

かんたん導入

照明を無線で調光するシステムです。調光信号線の工事が不要で、省施工・短工期で導入できます。施工後にスマートフォンで自由に照明器具のグルーピングができ、事前の回路設計も必要ありません。既存のフル2線リモコンシステムのリニューアルにおすすめです。

省施工・短工期

既設照明のリニューアルでも調光信号線の配線工事は不要。照明器具を取り替えるだけで施工完了です。

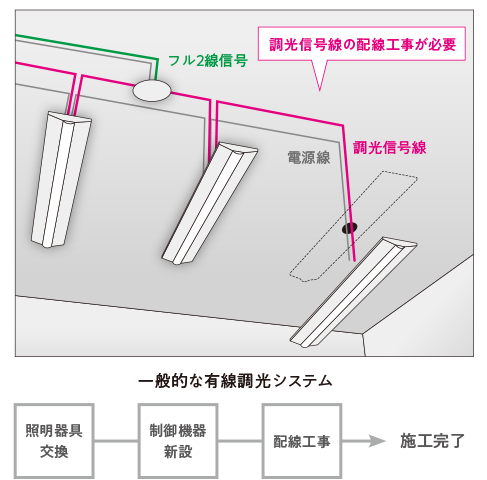

一般的な有線調光システムの画像

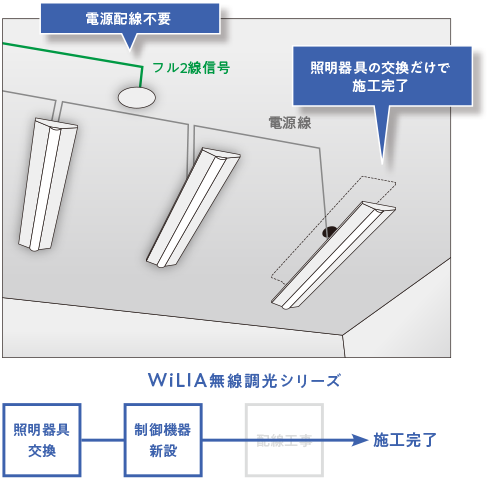

WiLIA無線調光シリーズの画像

省設計

照明器具のグルーピングは施工後に設定・変更が可能。事前の回路設計は必要ありません。

省設計のイラスト

レイアウトフリー

運用時にレイアウト変更があった場合、スマートフォンを使用して簡単に照明器具のグルーピングを再設定できます。将来の照明環境の変更にもフレキシブルに対応可能です。

レイアウトフリーの画像

専用アプリ「フル2線無線調光設定」

■対応スマートフォン(2019年10月現在)
Andoroid端末 : Android6.0〜9.0
iPhone : iOS12.0

  • 専用アプリ「フル2線無線調光設定」は無料です。
  • サーバとのパケット通信費用、アプリのダウンロード通信料はお客様のご負担となります。
  • 専用アプリ「フル2線無線調光設定」はタブレットでは使用できません。
  • 専用アプリ「フル2線無線調光設定」は予告なく変更される場合があります。
  • 対応しているスマートフォンでも、すべての機種での動作は保証しておりません。

※Apple、Appleのロゴは、米国もしくはその他の国や地域におけるApple Inc.の商標です。App Storeは、Apple Inc.のサービスマークです。Google Play および Google Play ロゴは、Google LLC の商標です。

かんたん設定

スマートフォンによる直感的な操作で調光制御や照明器具のグルーピングなど、各種設定が簡単に行えます。

かんたん設定のイメージ画像

現場で実際のあかりを確認しながら直感的に操作できます。

設定手順をわかりやすくガイダンス

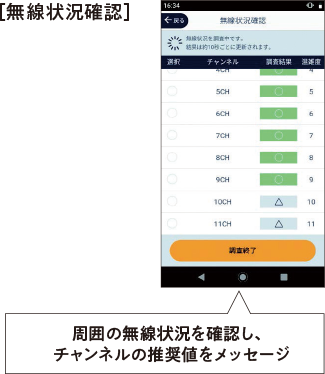

周囲の無線状況を確認しチャンネルのチャンネルの推奨値をメッセージ

設定データ管理

設定変更や増設検討のために、設定内容をスマート設定器やスマートフォンに保存することができます。

設定データ管理の図

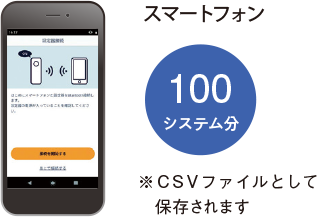

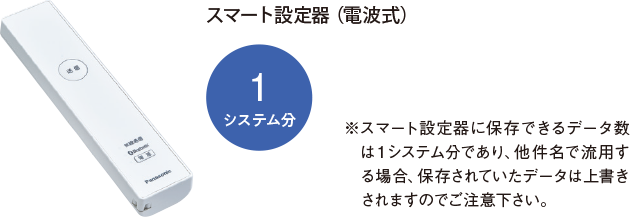

保存先によって保存できるデータ数が異なります。

設定データ管理の図
設定データ管理の図

設定データのバックアップ

スマートフォンに保存したデータは、パソコンに取り出してバックアップすることができます。
バックアップしたデータは、スマートフォンに書き戻すことができます。
※設定データのバックアップ/書き戻し方法は、Android端末とiOS端末で異なります。

システム構成図

システム構成図

※調光T/U付明るさセンサ(電波式)による0%調光は可能ですが、運用面を考慮しますとリモコンリレー・壁スイッチでの電源入り切りを推奨いたします。

システム仕様

調光T/U付明るさセンサ 最大28台(1回路/1センサ設定時)/伝送ユニット、
最大4回路/調光T/U付明るさセンサ
例)4回路/1センサの場合は最大接続台数は7台
WiLIA専用照明器具 64台/回路(最大256台/調光T/U付明るさセンサ、
最大1792台/伝送ユニット)
制御仕様 シーン 72シーン/伝送ユニット
スケジュール 30パターン×n・年間/年間プログラムタイマーユニット
明るさセンサ制御 28ゾーン/伝送ユニット

商品ラインアップ

コントローラ

調光T/U付明るさセンサ(電波式)
埋込
調光T/U付明るさセンサ(電波式)
露出
写真:調光T/U付明るさセンサ(電波式)埋込 写真:調光T/U付明るさセンサ(電波式)露出
品番 WRT1700 ○ WRT1701 ○
希望小売価格
(税抜)
40,000円 50,000円
仕様
  • 定格入力信号電圧 : ±24V
  • 定格信号消費電流 : 60mA
  • 信号配線方式 : 2線無極性配線方式
  • 適合伝送ユニット : WRT2040・WRT2050系列
  • 使用周波数 : 923.8MHz〜927.8MHz
    (全11波中の1波を使用。1システムあたり1つの無線チャンネルを使用)
  • 電波到達距離 : 障害物のない場所での水平見通し距離35m(周囲環境により異なります)
  • 明るさ測定範囲 : 15 lx〜1000 lx(天井面照度)
  • 使用温度範囲 : -10°C〜+40°C
  • 適合負荷 : 当社製WiLIA対応照明器具(起動方式RX、RY)
  • 質量 : 約240g(WRT1700)、約490g(WRT1701)
  • 寸法 :
    幅φ115mm 埋込穴φ100mm 埋込高122mm(WRT1700)
    幅φ121mm 埋込穴φ90mm 露出高122mm(WRT1701)
スマート設定器
写真:スマート設定器
品番 WRT9510 ○
希望小売価格
(税抜)
69,000円
仕様
  • 設定機能 : 無線ペアリング設定、調光T/U付明るさセンサのフル2線アドレス設定、調光T/U付明るさセンサの自動調光制御設定
  • 定格入力信号電圧 : DC3V(単3アルカリ乾電池×2本 ※乾電池は付属されていません)
  • 電池寿命 : 連続動作11時間または赤外線設定回数2,500回
  • 適合調光T/U付明るさセンサ : WRT1700、WRT1701
  • 適合照明器具 : 当社製WiLIA対応照明器具(起動方式RX、RY)
  • 無線通信(920MHz帯)
    使用周波数 : 923.8MHz〜927.8MHz(全11波中の1波を使用。1システムあたり1つの無線チャンネルを使用)
    電波到達距離(スマート設定器〜明るさセンサ) : 障害物のない場所での水平見通し距離35m(周囲環境により異なります)
  • Bluetooth®通信
    規格 : Bluetooth®Ver4.2(Bluetooth Low Energy対応)Class2
    通信方式 : 2.4GHz Bound FHSS
    通信距離(スマート設定器〜スマートフォン) : 障害物のない場所での水平見通し距離5m(周囲環境により異なります)
  • 赤外線通信機能
    副搬送波 : 36.7kHz±5kHz
    赤外線到達距離(スマート設定器〜照明器具、明るさセンサ) : 14m
  • データ保存件数 : 1システム分(調光T/U付明るさセンサ最大28台分)
  • オートパワーオフ時間 : 5分±10秒
  • 使用温度範囲 : -10°C〜+40°C
  • 質量 : 約100g
  • 寸法 : 幅43mm 高さ191mm

無線調光シリーズ「WiLIA(ウィリア)」 専用照明器具
