白熱灯からLED照明器具へのリニューアルに対応できる調光器

白熱灯からLED照明器具へのリニューアルに対応できる、LED(起動方式LC・LG)用の手動式調光器です。既設配線を生かしたまま、照明器具の取り換えが可能です。

既設配線を生かしてLED照明器具の調光が可能

スイッチの配線と同じ片切配線(2線式)。リニューアル時も、既設配線を生かしたままライトコントロールと照明器具の取り替えが可能です。

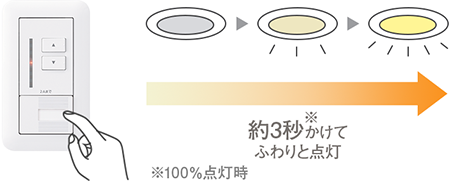

ふわりとやさしく点灯

フェードイン機能により、自然で目にもやさしい高級感のある光の立ち上がり。

約3秒かけてふわり点灯

コスモシリーズ ワイド21の豊富なオプションに対応

標準装備の3路スイッチをほたる・ネームなしに取り替えられるほか、プレートの変更や、防気カバー・パネルカバーなどの取り付けも可能です。また、他スイッチなどとの連接取り付けも可能です。(最大3連接まで)

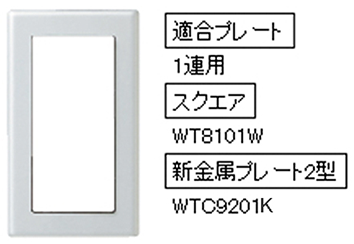

他のスイッチとデザインを統一したいとき

例)他スイッチに合わせてコスモシリーズ ワイド21スクエアプレートや新金属プレート(別売)へ変更

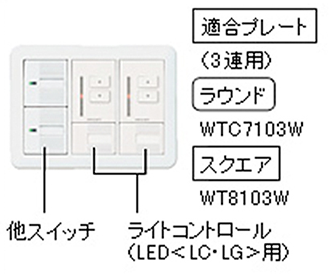

他のスイッチとの連接(最大3連接まで)

例)ライトコントロール2台・別回路スイッチ1台を連接(計3連接)

商品ラインアップ

ライトコントロール(LED<LC・LG>用)

ライトコントロール(LED<LC・LG>用)
写真:ライトコントロール(LED<LC・LG>用)
品番 NQ20346 ◯
希望小売価格
(税抜)
18,000円
仕様
  • 寸法:幅70・高120
  • 定格電圧:AC100V
  • 周囲温度:0〜35°C
  • 定格容量:2A ただし電源ユニット最大10台まで※1
  • 適合負荷:連続調光型 LED照明器具(起動方式 LC・LG※2
  • スイッチ C(3路)付
  • プレート:コスモシリーズワイド21 ラウンドタイプ(WTC7101W)付
  • 適合スイッチボックス:JIS 1コ用(カバー付)/住宅用(樹脂製深型)
  • 防気カバー、パネルカバー取付可能
  • 連接取付可能(最大3連接まで)
  • 当社製連続調光型LED照明器具(起動方式LC・LG※2)専用です。その他のLED器具は調光できません。
    調光インターフェースユニットNK28900と組み合わせてご使用ください。ただし、当社製連続調光型LED照明器具(起動方式LG)と組み合わせて使用する場合は不要です。
    他機器(同相電源の照明以外の高容量負荷など)の影響で電源電圧が変動すると調光点灯時に明るさが若干変化することがありますが異常ではありません。
  • 連接使用時は1.6Aまで
  • 起動方式LGについては、住宅用照明器具スリムライン照明は対象外です。
各部の名称 写真:ライトコントロール(LED<LC・LG>用)各部の名称

調光インターフェースユニット ライトコントロール(LED用)

起動方式LCの連続調光型LED照明器具と組み合わせる場合、「調光インターフェースユニット ライトコントロール(LED用)」が必要です。

調光インターフェースユニット ライトコントロール(LED用)
写真:調光インターフェースユニット ライトコントロール(LED用)
品番 NK28900 ◯
希望小売価格
(税抜)
4,500円
仕様
  • 寸法:幅33.6・高40・長177
  • 定格電圧:AC100V
  • マット敷き工法対応型・ブローイング工法対応型
  • マット敷き工法(熱抵抗値6.6m²・K/W)・ブローイング工法(熱抵抗値6.6m²・K/W)での断熱施工された天井に使用することができます。
  • 当社製連続調光型LED照明器具(起動方式LC)専用です。その他のLED器具は調光できません。

結線図

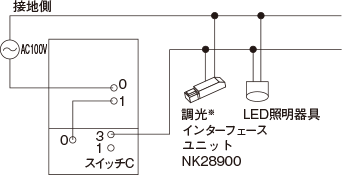

1ヶ所点滅の場合

1ヶ所点滅の場合の結線図

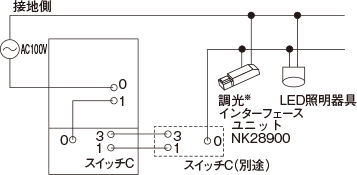

2ヶ所点滅の場合

2ヶ所点滅の場合の結線図
  • 起動方式LGの照明器具には不要です。

ライトコントロールを正しくご使用いただくために」もあわせてご確認ください。

  • ◯工場在庫品
  • 受受注品
