多彩な演出をスケジュール運転できるコントローラ

2021年12月発売予定

専用ソフトで設定した多彩な演出を自動的に再生できるライトアップ演出用コントローラです。複数コントローラ連動によるシステム拡張性も実現しています。基本演出パターンに加え、画像や動画を応用した演出が可能です。

専用ソフトで設定した多彩な演出をスケジュール運転

  • 器具台数最大8192台※3の演出制御ができ、大規模演出におすすめ。(※3 制御チャンネル数4ch/台の場合)
  • 基本演出パターンに加えて、画像や動画を応用した演出が可能。
  • 指定した日時に自動再生ができるスケジュール機能を搭載。
  • 最大8台の連動により、規模に合わせたシステム拡張可能。
  • コントローラを追加することでバックアップ運用が可能。

※ 演出データの作成・プログラミングは当社が承ります。(有償)詳しくはお問い合わせください。

コントローラAREASに内蔵されている演出パターン

これらの演出パターンを編集したり、組み合わせたりすることで、さらに多彩な演出が可能です。

  • 1.固定色 指定した任意の固定色を実行
  • 2.ウォーク 指定した最大8色で順次色替を実行
  • 3.シーソー 指定した任意の2色の色替を実行

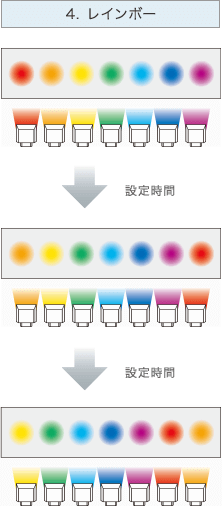

  • 4.レインボー 指定した開始色から指定した色順番で色替を実行
  • 5.ランダム 指定した周期毎に器具間でランダムに色替を実行
  • 6.フラッシュ 指定した任意の固定色を、背景色との間で明暗実行
  • 7.変色フラッシュ 指定した最大7色で順次背景色との間で明暗実行
  • 8.ランダムフラッシュ 複数の器具間で、指定した開始色から指定した色順番で色替を実行
  • 9.ブロック 指定した任意の固定色が背景色の間を移動。点灯台数は指定可能
  • 10.ペイント 指定した任意の固定色が背景色を塗りつぶす

演出パターン例(フラッドタイプ照明器具7台の場合)

1.固定色の演出パターン例3.シーソーの演出パターン例4.レインボーの演出パターン例
1.固定色の演出パターン例3.シーソーの演出パターン例4.レインボーの演出パターン例

スケジュール設定

演出プログラムを時間/時刻/日付で管理することができます。

  • 1. シーン

    演出プログラムを「時間」で設定したもの。

    2. スケジュール

    再生する「シーン」を「時刻」で設定したもの。

    3. カレンダー

    「スケジュール」を「日付」または「曜日」に割り付けたもの。

  • スケジュール設定のイメージ図

基本仕様

演出コントローラ(ElAラック組込型)
品番 NND27020受
仕様
  • 入力電源:AC100V~242V 50/60Hz
  • 出力信号:専用イーサネット信号(AXプロトコル)
    (100BASE-TX/1000BASE-T)
  • 制御器具台数:8192台(制御チャンネル数4ch/台の場合)
  • 記憶再生シーン数:1000シーン
  • シーン再生方法:外部接点/スケジュール/操作部での手動操作
  • 外部接点による再生:16接点(オルタネイト/ワンショット)
    (バイナリ設定時255接点パターン(ワンショットのみ))
  • 時刻補正:外部接点による補正
  • スケジュール:1000個、カレンダー30年分
  • 演出データ、スケジュールなどの設定方法:専用ソフト(非売品)を使用
  • 操作部(内蔵):時刻修正、再生確認など(タッチ操作)
  • 連動機能:最大8台の連動が可能
  • バックアップ機能:コントローラを追加することでバックアップ運用が可能
  • 寸法:W482.6xH177xD(埋込深)300(mm)(EIA規格4U)
  • 質量:約10.0kg
EMIT-AXR(Ethernet/DMX 変換装置)
品番 NQ79028受
仕様

DMX出力4ポート(WALLタイプ)

  • 入力電源:AC100V 50/60Hz
  • DMX信号規格:DMX512(1990)、DMX512-A
  • RDM通信:DMXアドレス、型名、メーカ、器具名称、モード、点灯時間、通電時間
  • イーサネット:10/100Mbps自動切替 ストレート/クロス自動切替
  • イーサネットDMX対応プロトコル:DMX IN(AX、sACN)、DMX OUT(AX、sACN、Art-Net) DMXポート数:入力/出力モード切替 4系統
  • 器具接続台数:32台/DMXポート
  • 寸法:W215×H100×D113.5(mm)(最大外形)
  • 重量:1.4kg
  • ◯工場在庫品
  • 受受注品

システム構成図

システム構成図

    • ※4 推奨品番:GA-MS8T、16T、24Tまたは相当品
    • ※5 推奨品番:GA-MS8T、16T 、24Tまたは相当品(コントローラ1台の場合)
    • ※6 時刻補正に必要な信号の入力が必要です。(電波受信付プログラムタイマ等)
