アプローチなどの地中に埋め込み上方向を照らすことで、光のポイントで誘導効果を高めたり、樹木をライトアップする照明器具(アッパーライト)です。照射方向可変機能、触れても安全な表面温度、信頼性の高い防水性能を実現しています。

φ・・・直径(mm)

φ180タイプ

Smart Arch

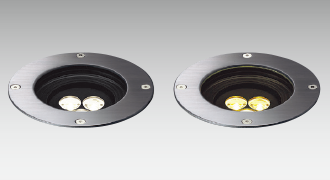

φ180タイプの商品画像

優れた配光、信頼性の高い防水性能

各パーツの説明

各パーツの説明図
1 2 3 4 5 6 7
  1. 高い防水性能を確保(IP67)。立体成型ゴムパッキン採用(三重のリブ形状など)。
  2. 電源一体型防水LED(IP65)を採用。器具内は防浸型ですが、万が一の浸水にも備えています。
  3. 高透過ガラス(強化ガラス)採用。光色の忠実性と効率を損なわずに光を透過。
  4. 外郭部材はすべて錆びに強いステンレス採用。
  5. 器具外の結線ボックスで電源線を接続することで器具内の防水性を確保。
    また、器具外の結線部には充填材を付属。電線内部から器具内への浸水を防ぎます。
  6. 3本の電線を束にせず1 本毎のパッキンにより浸水を防ぎます。
  7. 電線内部を伝って器具内へ浸水する可能性を遮断するため、結線部をコーキング。
吸湿材

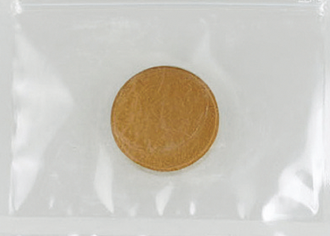

吸湿材同梱(施工時器具内に袋から出して設置)

器具開閉時に空気中に含まれる水分による結露を極力防ぎます。

効果的な照射とグレアに配慮した配光性能

  • 光源遮光角の説明図

    光源遮光角30°を確保

  • 照射方向可変機能の説明図

    15°の照射方向可変機能付

触れても安全な表面温度

表面温度60℃以下。
触れても安心な温度です。

オプションによる配光制御

  • オプション無しでの配光イメージ

    オプション無しでの配光

  • スプレッドレンズの配光効果イメージ

    スプレッドレンズの配光効果

  • ディフューズレンズの配光効果イメージ

    ディフューズレンズの配光効果

  • ハニカルルーバーの配光効果イメージ

    ハニカルルーバーの配光効果

  • スプレッドレンズの商品画像

    スプレッドレンズ

  • ディフューズレンズの商品画像

    ディフューズレンズ

  • ハニカルルーバーの商品画像

    ハニカルルーバー

φ125タイプ

φ125タイプの商品画像

キセノン電球15形相当の明るさ

器具外の結線ボックスで電源線を接続することで器具内の防水性を確保。
また、器具外の結線部には充填材を付属。
電線内部から器具内への浸水を防ぎます。

キセノン電球15形地中埋込型器具との比較

器具光束 キセノン電球15形 NNY21325K

約65lm

75lm

同等

消費電力

15W

2.7W

約82%減

人工地盤の設置に有効な浅型(H=150)タイプ

埋込深さに制限のある人工地盤に防水層を切らずに設置できる器具高さです。

照射方向可変機能付

対象物に合わせて片側25°まで照射方向が変えられます。

φ93タイプ

Smart Arch

φ93タイプの商品画像

優れた配光、信頼性の高い防水性能

各パーツの説明

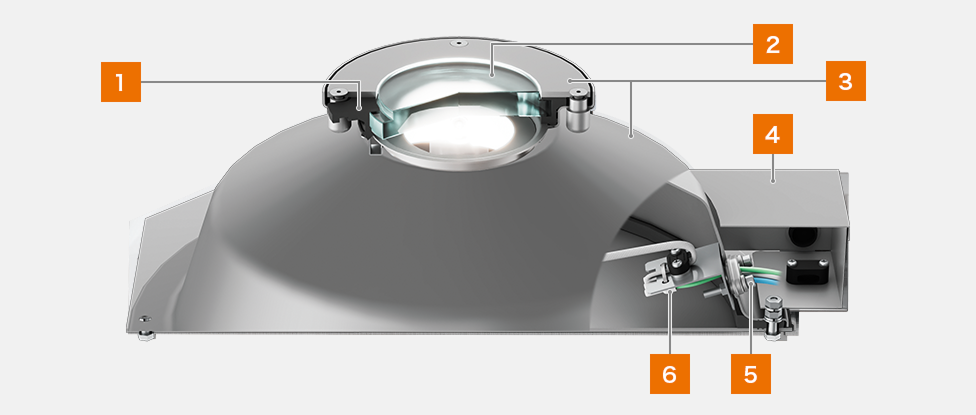

各パーツの説明図
1 2 3 4 5 6
  1. シリコン充填材により器具内の隙間をすべて充填することで高い防水性能を確保(IP67)
  2. 高透過ガラス(強化ガラス)採用。
    光色の忠実性と効率を損なわずに光を透過。
  3. 外郭部材はすべて錆びに強いステンレス採用。
  4. 電源一体型防水LED(IP65)を採用。
    器具内は防浸型ですが、万が一の浸水にも備えています。
  5. 器具外の結線ボックスで電源線を接続することで器具内の防水性を確保(結線ボックス別売)
    また、器具外の結線部には充填材を付属。電線内部を伝って浸水する可能性を防ぎます。
  6. 電線内部を伝って浸水する可能性を遮断するため、防水型圧着スリーブで結線。

全方向タイプ

  • 全方向タイプの商品画像
  • 全方向タイプ照射イメージ

遮光タイプ

  • 遮光タイプの商品画像
  • 遮光タイプ照射イメージ
  • 遮光タイプ照射イメージ
  • 遮光タイプ照射イメージ

写真はイメージです。

ハニカムルーバータイプ

  • ハニカムルーバータイプの商品画像
  • ハニカムルーバータイプ照射イメージ
  • ハニカムルーバータイプ照射イメージ
  • ハニカムルーバータイプ照射イメージ

武蔵野タワーズ

φ65タイプ

φ65タイプの商品画像

スッキリした外観

従来品と比べ枠幅サイズの大幅ダウン
により、スッキリとした外観を実現しました。

従来器具

枠幅23mm

従来器具のイメージ画像

NNY21320T

枠幅10mm

NNY21320Tのイメージ画像

約1/2

結露防止

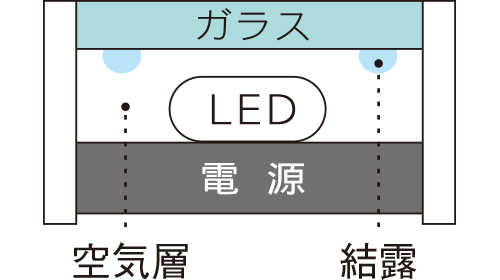

LEDとガラスの間に充填材を施すことにより、結露の発生を抑えています。

充填材を施す前

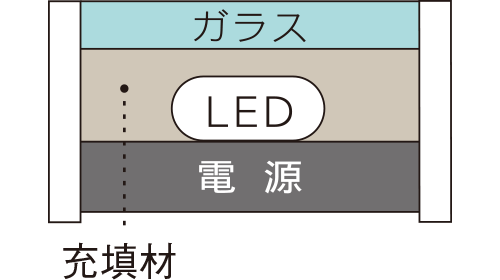

充填材を施した後

浅型設計(※1)

器具埋込深さ77mmの浅型設計で取付場所が広がります。

従来器具

埋込深さ200mm

従来器具のイメージ画像

NNY21320T

埋込深さ77mm

NNY21320Tのイメージ画像

約1/2
