LEDダウンライト 一般タイプ

閉じる
高天井用 軒下用LEDダウンライトのイメージ写真

豊富なラインアップでさまざまな用途に対応する高効率LEDダウンライトです。光源遮光角15°を確保しつつ、高効率で明るさを重視。さらに従来品よりもまぶしさ(グレア)を半減し、店舗や施設の空間をより快適に演出します。

特長

高W・低W共通の特長

高い省エネ性

大幅な電気代削減と省メンテナンスを実現。

LED 2000形の場合

使用器具 マルチハロゲン灯400形
MC74604(生産終了品)
ランプ:MF400・L/BU-P(30500 lm)
LEDダウンライト2000形
(ダウンライト XND9998SNZ LR9)
平均照度

372 lx

410 lx

消費電力

3735W
(415W/台)

786W
(131.0W/台)
約78%省エネ

取付台数

9台

6台

ランニングコスト
(年間)

418,320 円
(46480円/台)

1,091,400円
(181,900円/台)
約1.6年償却

イニシャルコスト

557,100円
(61,900円/台)

1,091,400円
(181,900円/台)

試算条件: 電気料金単価28円/kWh(税抜) 【日本照明工業会 ガイドA139-2022】 年間点灯時間=4,000hで計算。

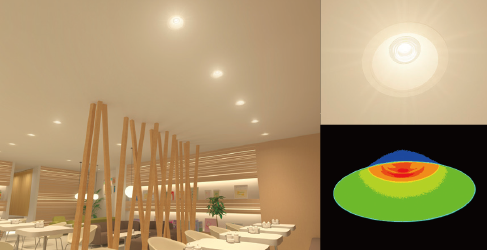

反射板から拡散する光を抑え、まぶしさ(グレア)を半減。より快適な空間演出を実現

従来品は遮光角を確保しているものの、それを超えてレンズ・パネルが見えた際、まぶしさを感じます。現行品では光学設計により効率を上げながらまぶしさを低減。レンズが見えてからのまぶしさを約1/2に抑制しています。

高Wタイプ LED1000形~LED550形

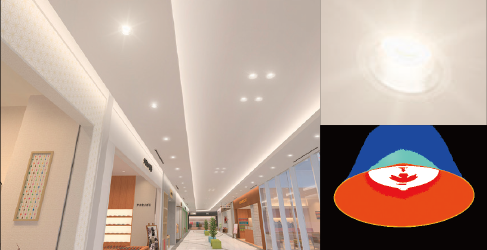

従来品

従来品LED1000形~LED550形の平均輝度のイメージ写真

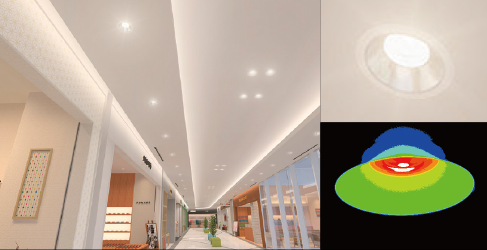

現行品

新商品LED1000形~LED550形の平均輝度のイメージ写真

平均輝度 約1/2

低Wタイプ LED250形~LED60形

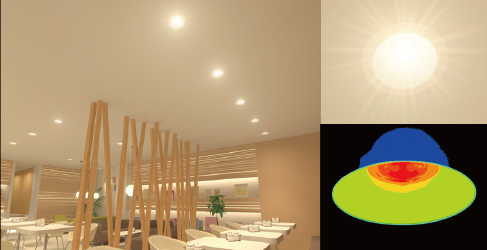

従来品

従来品LED250形~LED60形の平均輝度のイメージ写真

現行品

新商品LED250形~LED60形の平均輝度のイメージ写真

平均輝度 約1/2

ハイパワーでコンパクトを実現

高効率なワンコアLEDモジュールを搭載することにより、コンパクトでも十分な明るさが確保できます。また、高出力タイプで業界最小クラスの埋込穴径を実現しました。

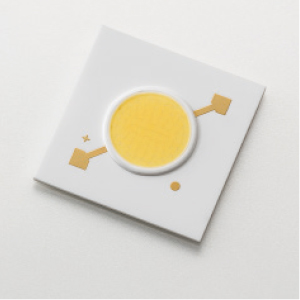

ワンコアLEDモジュール商品写真

ワンコア(ひと粒)タイプは長寿命

優れた長寿命性能と光束維持率を発揮します。

使用器具 高Wタイプ LED2000~350形 低Wタイプ LED250~60形
光源寿命 60,000時間 40,000時間
光束維持率 80% 85%

高Wタイプ(LED2000形~LED350形)の特長

省施工にこだわった設計でリニューアルにおすすめ

高Wタイプは質量を当社従来品と 比べて、約1/3の軽量化を図りました。

高Wタイプ(LED1000形 φ150の場合)

従来品 1.9kg

従来品の画像

現行品 0.7kg

現行品の画像

質量 約1/3

低Wタイプ(LED250形~LED60形)の特長

灯具を共通化 商品管理をシンプルに

灯具の共通化により電源ユニットとの組み合わせが3系統から1系統に共通化。 同タイプの灯具の明るさ違いをシンプルにしました。 電源ユニットを変えるだけの明るさ選定に。

従来品

現行品

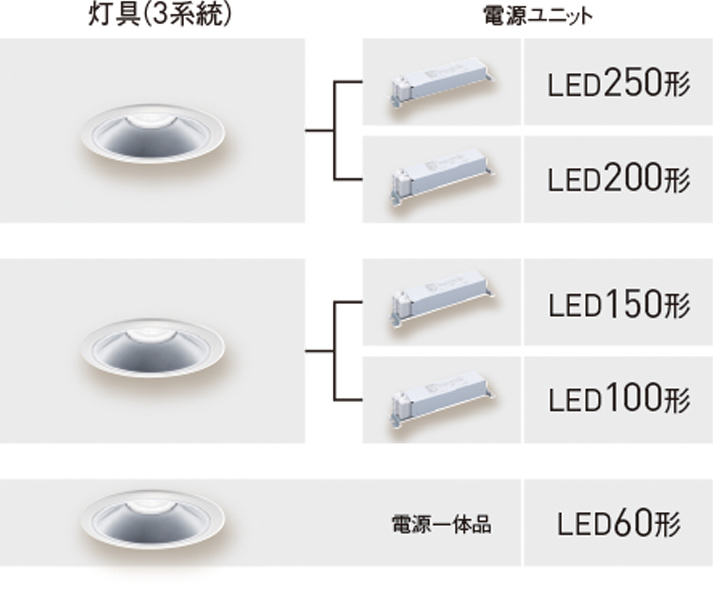

従来品の組み合わせイメージ図

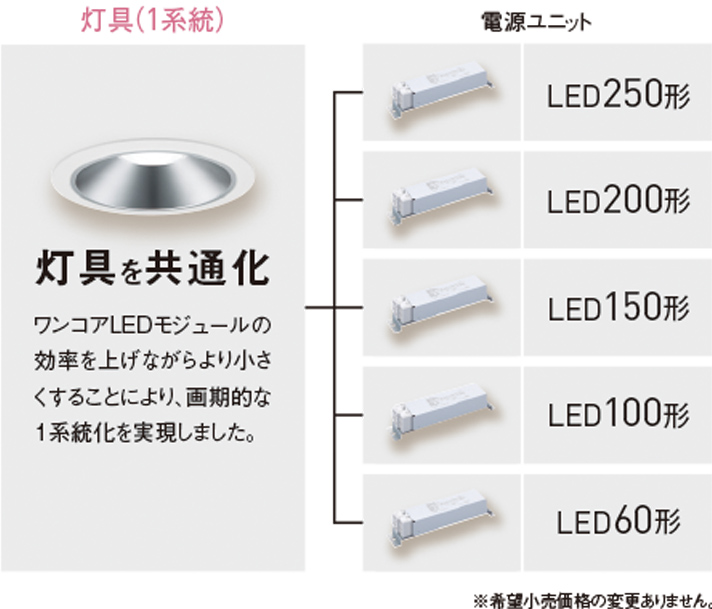

新商品の組み合わせイメージ図

組み合わせ確認の簡素化

施工業者様の業務時間短縮に貢献

  • 商品管理の簡略化のイラスト

    これまでは灯具も電源ユニットも両方100形を 選定する必要がありましたが、これからは灯具は共通ですので組み合わせる電源ユニットを確認するだけです。

  • 発注ミスの軽減のイラスト

    灯具は共通品番なので 電源ユニットの形数に 応じて発注するだけです。

  • 安定したデリバリーのイラスト

    常時在庫状態(受注品⇒ 在庫品)で安定した デリバリーを実現しました。

開梱および廃棄の手間を軽減

シンプルな梱包方法の採用で廃棄 の際の折りたたみが簡単。 ※一部商品が対象

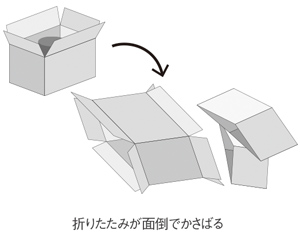

従来の包装方法 1.9kg

従来の包装方法のイラスト

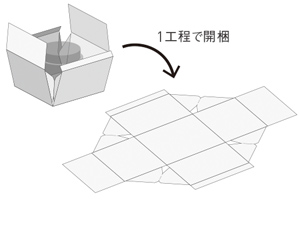

現行品の包装方法 1.0kg

新商品の包装方法のイラスト

廃棄の際に折りたたみが不要

リニューアル枠

既設器具の枠跡を隠してスマートに リニューアル。埋込穴φ125※以上の タイプは交換後の見た目に配慮。
※一般タイプ LED250~60形の場合

従来品

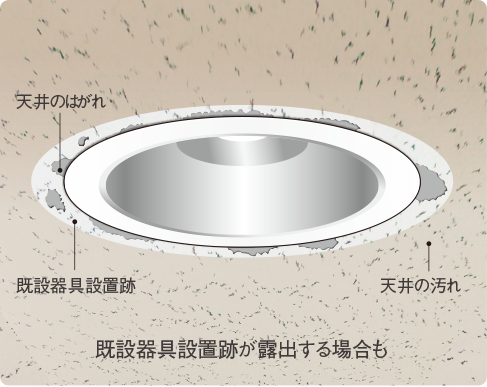

既設器具の枠跡のイラスト

現行品

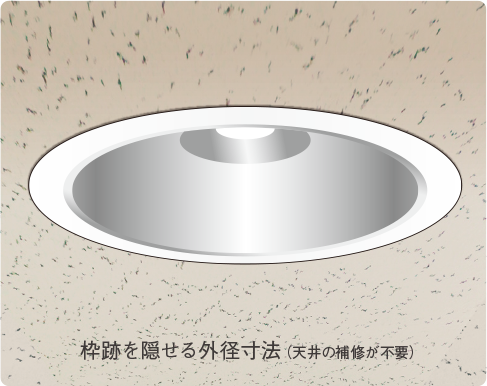

枠跡を隠せる新商品のイラスト

現行品LEDなら
スマートな施工が可能

約1~100%調光可能

※LED1000形~LED550形、LED250形~LED100形が対象
LED1000形~LED550形、LED250形~LED100形ダウンライトは約1~100%の調光が可能。
より低照度の演出が必要な空間にもおすすめです。

リニューアルプレートも充実

リニューアルプレートで、既設のダウンライトを最新のLEDに

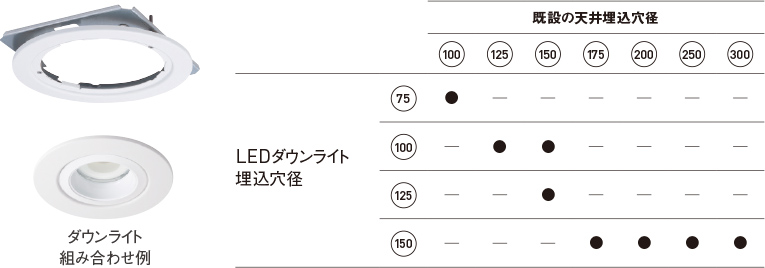

リニューアルプレート組み合わせ一覧図

リニューアルプレートについて

商品ラインアップ

高WタイプLED2000~350形

埋込穴
明るさ φ100 φ125 φ150 φ175 φ200 φ250 φ300
LED2000形 - - - -
LED1500形 - - -
LED1000形 - - -
LED750形 - -
LED550形 -
LED350形 -

低WタイプLED250~40形

埋込穴
明るさ φ75 φ85 φ100 φ125 φ150 φ175
LED250形
LED200形
LED150形
LED100形
LED60形
LED40形 - - - -
