システム導入後 8年で機器交換のご計画を 照明が点かなくなると業務に支障が… 仕事にならない 会議できない 商談しにくい 古くなったけどまだまだ使えるよね!? ある日突然操作できなくなる可能性があります 早めに交換を システム導入後 8年で機器交換のご計画を 照明が点かなくなると業務に支障が… 仕事にならない 会議できない 商談しにくい 古くなったけどまだまだ使えるよね!? ある日突然操作できなくなる可能性があります 早めに交換を

なぜリニューアルをおすすめするのか?

さまざまな機器で構成されるフル2線式リモコン、特に重要なのが「伝送ユニット」です。

伝送ユニットは照明制御の設定内容を保存しているとても重要な機器です。
伝送ユニットに不具合があると、その兆候がさまざまな症状として表れます。

スイッチ操作しても動かない、動作が遅い

スイッチ操作しても動かない、動作が遅い

スイッチ操作しても動作しない箇所がある

スイッチ操作しても動作しない箇所がある

照明は点灯・消灯するがスイッチLEDの色が変わらない

照明は点灯・消灯するがスイッチLEDの色が変わらない

スイッチや照明器具が正常でも、このような症状がでます。
あるフロアだけの場合もあれば、共用部も含めて全館に及ぶこともあります。

伝送ユニットに不具合が起きると復旧するまでの対処が面倒

復旧するまでの間、ON/OFFは分電盤内のリモコンリレーで手動操作が必要です。
感電の恐れがあるので、施設管理者でなければ操作できません。

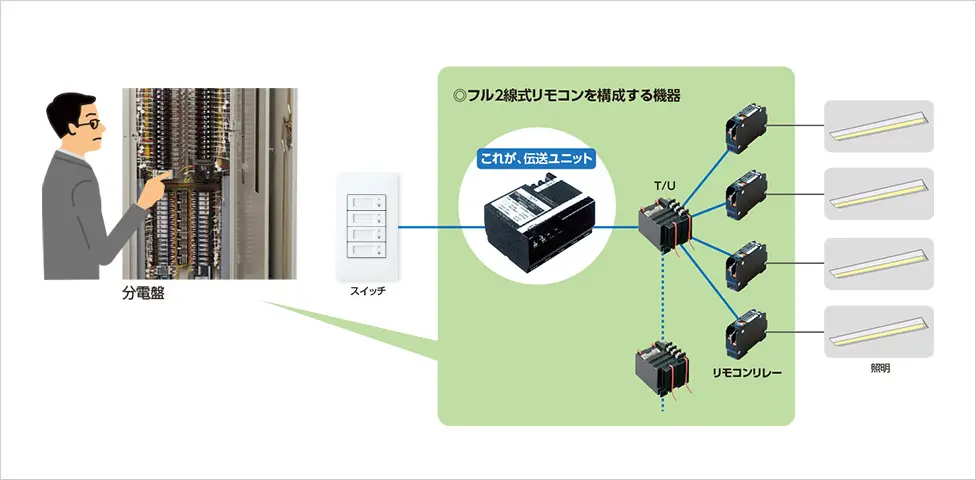

フル2線式リモコンを構成する機器

伝送ユニットの不具合、元通りの運用に復旧させるには時間も費用もかかります。

伝送ユニットの設定内容は記録(「アドレス設定表」「パターン・グループ設定表」など)として
保管されているのが一般的。もしこの記録が残っていなければ、復旧までに膨大な労力が必要になります。

記録が残っていない場合のデータ復旧手順

記録が残っていない場合のデータ復旧手順

伝送ユニットに不具合がない場合、機器更新だけなら1~2時間で完了

伝送ユニットに不具合がない場合、機器更新だけなら1~2時間で完了

リニューアル例・点検・交換の目安

導入後8年を経過している場合や、システムチェックで該当項目がある場合は、計画的な設備診断・リニューアルをおすすめします。

フル2線式リモコンは照明制御設備のスタンダードとして、オフィスビルや工場などを中心に非住宅の分野で幅広くご採用いただいており、発売(1986年)から、約37年を迎えることができました。他電気設備の例(ご参考1)からフル2線式リモコンも 8年を目安として点検とそれに伴い改修のお願いをいたしております。導入後8年を経過している場合は、メンテナンスサイクルに沿った、計画的な点検・改修の検討をお願いいたします。

8年経過が目安です!

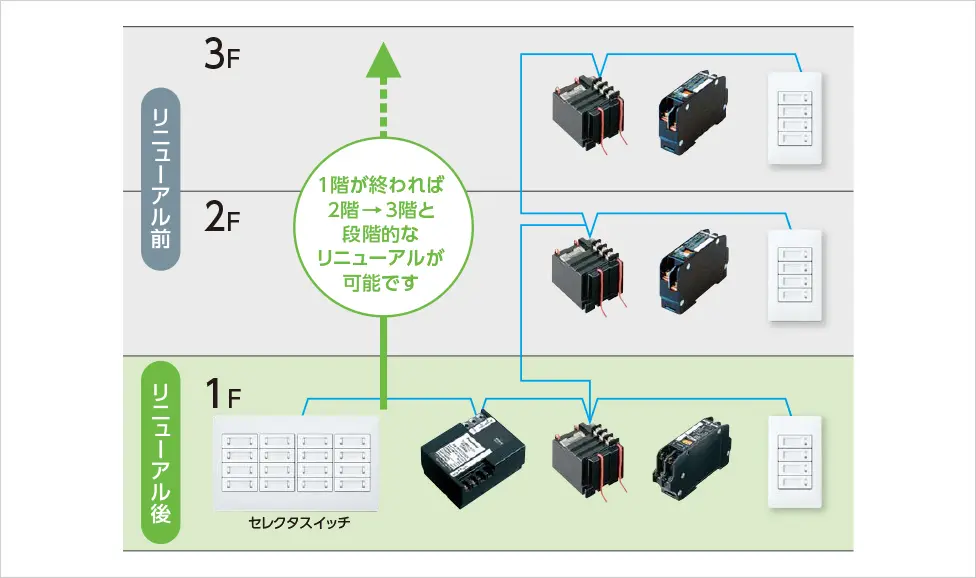

リニューアル例

リニューアル例
  • 1Fのセレクタスイッチより、リニューアル前の照明の集中監視制御も可能

リニューアル費用

  • ・1フロアが20回路で構成されている場合
  • ・機器費用のみ(工事費は含まれておりません)
品名 品番・個数 希望小売価格(税抜)
伝送ユニット WRT2050 ×1 71,000円
リモコントランス WR2301 ×1 8,900円
リレー制御用T/U WR3400 ×5 49,000円
20Aリモコンリレー WR6166 ×20 130,000円
エイトフリースイッチ WRT5514W ×5 50,000円
スイッチプレート WT8101W ×5 600円
合計 309,500円

各種デザインのスイッチをご用意しております。

各種デザインのスイッチをご用意しております。

メンテナンスサイクル

メンテナンスサイクル

(ご参考1) 電気設備機器の一般的な点検・交換の目安

●配線器具

一般社団法人 日本配線システム工業会「スイッチ・コンセントなど配線器具安全点検のおすすめ」より

配線器具にも寿命があります。10年使用が点検の目安です。寿命になると器具より発熱し、最悪の場合は焼損・火災の原因になりますので交換をおすすめします。
取付場所や使用状況によって異なりますが、点検の目安は一般的に設置後10年です。

「電気用品の技術基準の解説」より

電気用品に使用される絶縁物の(連続使用に許容する温度の上限値とする)連続使用とは40,000時間を原則とする。

(例)40,000時間は
●年5,000時間使用とすれば 約8年間
●年4,000時間使用とすれば 約10年間

●中央監視制御装置

建設大臣官房庁営繕部監修「建築物修繕措置判定手法」より

機器名分類 主要部品 推奨交換周期
中央監視制御装置 中央処理部 10年
伝送制御部 10年
伝送端末装置 伝送制御部 10年
入出力変換部 8年

●照明器具

JISC8108蛍光灯安定器解説、および、JISC8110高圧水銀灯安定器、および、低圧ナトリウム安定器解説より

安定器を標準条件で使用した場合平均寿命は、一般的な使用状態で8~10年と考えられる

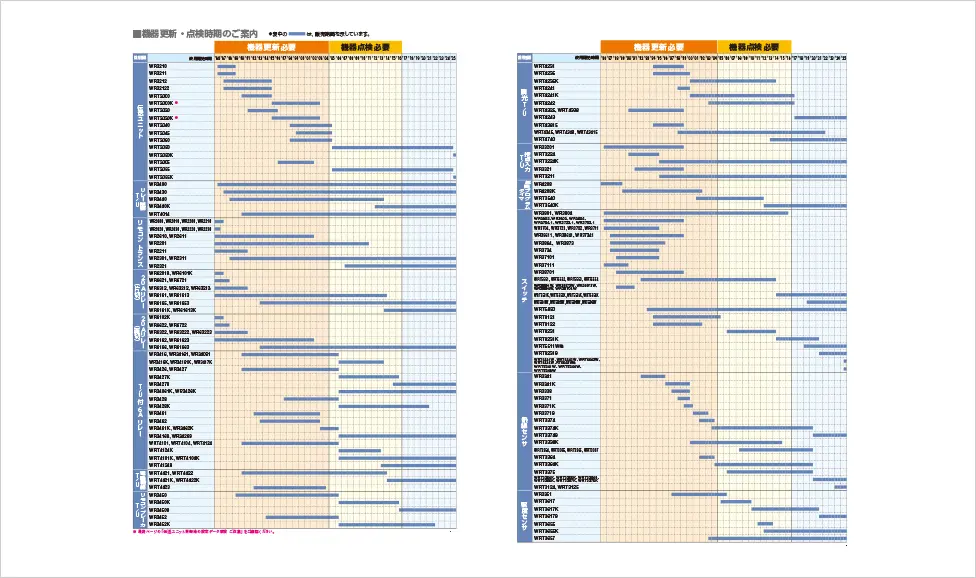

伝送ユニット

機器更新必要 機器点検必要
盤用
基盤
使用開始時期 '86'87'88'89'90'91 '92'93'94'95'96'97 '98'99'00'01'02 '03'04'05'06'07'08 '09'10'11'12'13'14'15 '16'17'18'19'20'21 '22





WR3210
WR3211
WR3212
WR32122
WRT2000
WRT2000K
WRT2020
WRT2020K
WRT2040
WRT2045
WRT2060
WRT2050
WRT2005
WRT2055

リレー制御 T/U

機器更新必要 機器点検必要
盤用
基盤
使用開始時期 '86'87'88'89'90'91 '92'93'94'95'96'97 '98'99'00'01'02 '03'04'05'06'07'08 '09'10'11'12'13'14'15 '16'17'18'19'20'21 '22






T

U
WR3400
WR3430
WR3440
WR3440K
WRT4014

リモコン トランス

機器更新必要 機器点検必要
盤用
基盤
使用開始時期 '86'87'88'89'90'91 '92'93'94'95'96'97 '98'99'00'01'02 '03'04'05'06'07'08 '09'10'11'12'13'14'15 '16'17'18'19'20'21 '22







WR2000
WR2010
WR2200
WR2210
WR2020
WR2030
WR2220
WR2230
WR2610
WR2611
WR2201
WR2211
WR2301
WR2311
WR2321

20Aリレー(片切)

機器更新必要 機器点検必要
盤用
基盤
使用開始時期 '86'87'88'89'90'91 '92'93'94'95'96'97 '98'99'00'01'02 '03'04'05'06'07'08 '09'10'11'12'13'14'15 '16'17'18'19'20'21 '22
2
0
A




(片切)
WR62019
WR6101K
WR6621
WR6721
WR6312
WR63212
WR63213
WR6161
WR61613
WR6165
WR61653
WR6161K
WR61613K

20Aリレー(両切)

機器更新必要 機器点検必要
盤用
基盤
使用開始時期 '86'87'88'89'90'91 '92'93'94'95'96'97 '98'99'00'01'02 '03'04'05'06'07'08 '09'10'11'12'13'14'15 '16'17'18'19'20'21 '22
2
0
A




(両切)

WR6102K
WR6622
WR6722
WR6322
WR63222
WR63223
WR6162
WR61623
WR6166
WR61663

T/U 付6Aリレー

機器更新必要 機器点検必要
盤用
基盤
使用開始時期 '86'87'88'89'90'91 '92'93'94'95'96'97 '98'99'00'01'02 '03'04'05'06'07'08 '09'10'11'12'13'14'15 '16'17'18'19'20'21 '22
T

U


6
A


WR3416
WR34161
WR34061
WR3416K
WR34161K
WR3417K
WR3426
WR3427
WR3427K
WR34279
WR34061K
WR3426K
WR3428
WR3428K
WR3461
WR3462
WR3461K
WR3462K
WR34169
WR34269
WRT4101
WRT4104
WRT4124
WRT4124K
WRT4101K
WRT4104K
WRT41249

電動機器 T/U

機器更新必要 機器点検必要
盤用
基盤
使用開始時期 '86'87'88'89'90'91 '92'93'94'95'96'97 '98'99'00'01'02 '03'04'05'06'07'08 '09'10'11'12'13'14'15 '16'17'18'19'20'21 '22





T

U
WRT4421
WRT4422
WRT4421K
WRT4422K
WRT4423

リモコンブレーカ T/U

機器更新必要 機器点検必要
盤用
基盤
使用開始時期 '86'87'88'89'90'91 '92'93'94'95'96'97 '98'99'00'01'02 '03'04'05'06'07'08 '09'10'11'12'13'14'15 '16'17'18'19'20'21 '22









T

U
WR3450
WR3450K
WR34509
WR3452
WR3452K

調光 T/U

機器更新必要 機器点検必要
盤用
基盤
使用開始時期 '86'87'88'89'90'91 '92'93'94'95'96'97 '98'99'00'01'02 '03'04'05'06'07'08 '09'10'11'12'13'14'15 '16'17'18'19'20'21 '22
調


T

U
WRT4231
WRT4235
WRT4235K
WRT4241
WRT4241K
WRT4242
WRT4325
WRT4338
WRT4243
WRT43815
WRT4345
WRT4348
WRT43415
WRT4740

接点入力 T/U

機器更新必要 機器点検必要
盤用
基盤
使用開始時期 '86'87'88'89'90'91 '92'93'94'95'96'97 '98'99'00'01'02 '03'04'05'06'07'08 '09'10'11'12'13'14'15 '16'17'18'19'20'21 '22





T

U
WR33201
WRT3224
WRT3224K
WR3321
WRT3211

年間プログラムタイマ

機器更新必要 機器点検必要
盤用
基盤
使用開始時期 '86'87'88'89'90'91 '92'93'94'95'96'97 '98'99'00'01'02 '03'04'05'06'07'08 '09'10'11'12'13'14'15 '16'17'18'19'20'21 '22









WR4208
WR4208K
WRT3540
WRT3540K

スイッチ

機器更新必要 機器点検必要
盤用
基盤
使用開始時期 '86'87'88'89'90'91 '92'93'94'95'96'97 '98'99'00'01'02 '03'04'05'06'07'08 '09'10'11'12'13'14'15 '16'17'18'19'20'21 '22



WR3801
WR3804
WR3802
WR3803
WR3604
WR3704-1
WR3723-1
WR3702-1
WR3704
WR3723
WR3702
WR3711
WR38611
WR38641
WR37341
WR3864
WR3873
WR3734
WR37101
WR37111
WR38701
WRT5551
WRT5552
WRT5553
WRT5554
WR38801W
WR38872W
WR38873W
WR38804W
WR38704W
WRT5551K
WRT5552K
WRT5553K
WRT5554K
WRT55019W
WRT55029W
WRT55039W
WRT55049W
WRT5850
WRT9121
WRT9122
WRT9231
WRT9231K
WRT92319

熱線センサ

機器更新必要 機器点検必要
盤用
基盤
使用開始時期 '86'87'88'89'90'91 '92'93'94'95'96'97 '98'99'00'01'02 '03'04'05'06'07'08 '09'10'11'12'13'14'15 '16'17'18'19'20'21 '22




WR3341
WR3341K
WR3338
WR3371
WR3371K
WR33719
WRT3374
WRT3374K
WRT33749
WRT3338K
WRT3354
WRT3355
WRT3365
WRT3367
WRT3364
WRT3364K
WRT3375
WRT3354K
WRT3355K
WRT33649
WRT3365K
WRT3367K
WRT3375K

照度センサ

機器更新必要 機器点検必要
盤用
基盤
使用開始時期 '86'87'88'89'90'91 '92'93'94'95'96'97 '98'99'00'01'02 '03'04'05'06'07'08 '09'10'11'12'13'14'15 '16'17'18'19'20'21 '22




WR3351
WRT3617
WRT3617K
WRT36179
WRT3655
WRT3655K
WRT3657

省エネ機器について

システムチェック状況に合わせて、省エネ機器をご検討ください。

熱線センサ付自動スイッチ

トイレなど人がいないときは消灯。

熱線センサ付自動スイッチ
入出 自動点灯 退出 自動消灯

年間プログラムタイマユニット

業務・運営スケジュールに合わせてタイマで制御。

年間プログラムタイマユニット
営業日の勤務時間中 全点灯 営業日の昼食時 間引き点灯 深夜・休日 全消灯

調光T/U付照度センサ

オフィスなどで外光に合わせて自動調光制御。

調光T/U付照度センサ
外が明るい時は 照度を抑えて点灯 外が暗くなると 明るく点灯 調光により平均照度を一定に保ちます。

無線調光シリーズ「WiLIA」対応フル2線式リモコン

配線替えなしでグループ変更でき、フリーアドレスなどに容易に対応。

無線調光シリーズ「WiLIA」対応フル2線式リモコン
かんたん導入

かんたん導入

無線で調光するため、調光信号線の工事が不要、省施工・短工期で導入できます。

レイアウトフリー

レイアウトフリー

導入後でも、レイアウト変更に伴う照明グループの変更に、フレキシブルに対応できます。

かんたん設定

かんたん設定

調光制御や照明器具のグルーピングなど各種設定は、スマートフォンで簡単に行えます。

【「WiLIA」対応フル2線式リモコンご採用事例】 妹背牛町カーリングホール 様

水銀灯からLEDへのリニューアル時に「WiLIA」対応に刷新。天井の傾斜で明るさにムラがでないよう、調光機能によって明るく、均一な競技環境を実現しました。年間を通した施設の利用状況に応じて調光パターンを設定、ワンプッシュ操作で運用できるようになりました。

詳細なご採用事例の内容についてはこちらからtarget-icon

【「WiLIA」対応フル2線式リモコンご採用事例】 妹背牛町カーリングホール 様
