アドバンスシリーズ:常時換気スイッチ(フィルター掃除お知らせタイマ機能付) 換気扇の運転時間を積算し、あらかじめ設定した時期がくると運転表示ランプが点滅。フィルターの掃除時期になったことをお知らせします。アドバンスシリーズ:常時換気スイッチ(フィルター掃除お知らせタイマ機能付) 換気扇の運転時間を積算し、あらかじめ設定した時期がくると運転表示ランプが点滅。フィルターの掃除時期になったことをお知らせします。

特長

あらかじめ設定した時期がくるとフィルターの掃除時期になったことをお知らせ。

換気扇の運転時間を積算して、あらかじめ設定した時期がくると運転表示ランプが点滅してフィルターの掃除時期になったことをお知らせします。

あらかじめ設定した時期がくるとフィルターの掃除時期になったことをお知らせ。

●換気扇の積算運転時間はスイッチのON時間にて計測します。

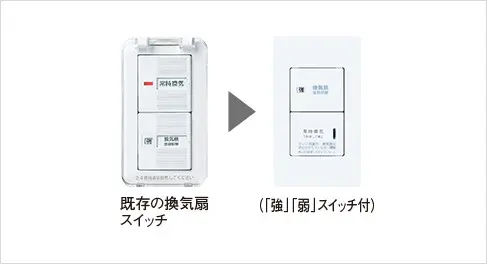

2線式だから既設スイッチからの取り替えにおすすめ

今お使いのスイッチ(片切)からリニューアル。

2線式だから既設スイッチからの取り替えにおすすめ

商品ラインアップ

埋込[電子]常時換気スイッチ

WTA53218W WTA53218B

「強」「弱」スイッチ付

WTA53218W

NEWWTA53218H

希望小売価格 6,300円(税抜)

WTA53218B

希望小売価格 6,800円(税抜)

埋込[電子]常時換気スイッチ
(フィルター掃除お知らせタイマ機能付)
(「強」「弱」スイッチ付)(W:マットホワイト、H:マットグレー、B:マットブラック)

WTA5321W WTA5321B

ブランクチップ付

WTA5321W

NEWWTA5321H

希望小売価格 5,700円(税抜)

WTA5321B

希望小売価格 6,200円(税抜)

埋込[電子]常時換気スイッチ
(フィルター掃除お知らせタイマ機能付)
(ブランクチップ付)(W:マットホワイト、H:マットグレー、B:マットブラック)

適合プレート

WTA7101WK

1連用

WTA7101WK

希望小売価格 320円(税抜)

スイッチプレート
(1連用)
(マットホワイト)

仕様・各種図面

仕様

定格 1A 100V AC
消費電力 0.1W以下
適合負荷 換気扇
1.5W〜100W
  • 換気扇専用です。照明など換気扇以外の負荷には使用しないでください。

換気扇について

当社製のバス換気乾燥機については、換気扇スイッチの換気扇適合表[PDF]をご覧ください。
また、他社製については各機器メーカーにご確認の上、ご使用ください。

  • 商品仕様に組み合わせ使用が可能な負荷機器条件を記載しております。

寸法図(寸法表示単位:mm)

WTA53218W、H、B

WTA53218W、B

WTA5321W、H、B

WTA5321W、B

配線図

WTA53218W、H、B
一般形(2速切替)

WTA53218W、B 一般形(2速切替)


リレー内蔵形(2速切替)

WTA53218W リレー内蔵形(2速切替)

WTA5321W、H、B

WTA5321W、B

注意事項

  • 使用できないタイプの換気扇があります。センサ付、DCモータータイプ、電気式シャッター付換気扇、バス換気乾燥機など換気扇内部に回路が搭載されている換気扇には使用しないでください。
  • 自動運転タイプの換気扇には使用しないでください。換気扇の実際の運転時間を正しく計測できません。
  • この商品には磁石を使用しております。フロッピーディスクや磁気カードなどを近付けないでください。記憶内容の消失の恐れがあります。

各部の名称と設定方法

各部の名称とはたらき

各部の名称とはたらき

フィルター掃除お知らせタイマの設定(変更)方法

フィルター掃除お知らせタイマの設定(変更)方法

  • プレートを取り付けたままでハンドルを外さないでください。器具の破損の原因になります。

操作方法

1.フィルター掃除お知らせ時期の設定

フィルター掃除お知らせ時期の設定

ご使用の換気扇の取扱説明書に記載の清掃時間と異なる場合やフィルターの汚れ具合によって、設定ツマミを回して設定を変更してください。

2.換気扇の運転開始

換気扇の運転開始

ハンドルを押すと運転表示ランプが点灯して、換気扇の運転を開始します。

3.フィルター掃除のお知らせ

フィルター掃除のお知らせ

換気扇の積算運転時間が設定したお知らせ時期を過ぎると、運転表示ランプが点滅します。※1
換気扇の運転中にお知らせ時期設定の変更を行うと、現在までの積算運転時間はそのままで、お知らせ時期の設定変更ができます。

4.フィルターの掃除

フィルターの掃除

ハンドルを3秒長押しして、換気扇を停止させてください。(運転表示ランプ:消灯)ブレーカをOFFにして、換気扇の取扱説明書にしたがいフィルターの掃除を行ってください。掃除後、ブレーカをONにしてください。

5.タイマリセット

タイマリセット

換気扇停止中にハンドルを3秒長押しすると運転表示ランプが2回点滅して積算運転時間がリセットされます。

6.換気扇の運転開始

換気扇の運転開始

再度ハンドルを押すと運転表示ランプが点灯して運転を再開します。※2

※1
お知らせ時期の設定変更をしても、積算運転時間はリセットされません。リセットする場合はハンドル操作にて行ってください。
※2
リセットを行わないと、運転表示ランプの点滅は止まりません。
