かってにスイッチ（施設用）：子器（間欠運転制御機能付）（親器3系統連動形）
商品ラインアップ
広角
希望小売価格 17,500円（税抜）
[天井取付]熱線センサ付自動スイッチ
（屋内専用）（子器・広角検知形・換気扇接続端子付・親器3系統連動形）（換気扇300W・検知後換扇連続動作時間約10秒～30分可変形）（間欠運転制御機能付）（AC100V）（ホワイト）
3A 100V AC
●白熱灯照明器具から30cm以上はなしてください。
●主系統側の親器との接続のみでもセンサは働きます。
●天井奥行き120mm以上の場所に取り付けてください。ただし、奥行き120～180mmの場合、配線の引き回しの配慮が必要です。（推奨の天井奥行き180mm以上）
- 埋込ボックスに取り付けできません。
- 子器のみの使用はできません。
特長
■2速換気扇連動
親器3台との組み合わせにより、「照明」と「3ヵ所で共有している換気扇」の連動制御が可能。（親器3系統連動形）
■最大3A（1～300W）
〈100V〉までの換気扇に対応可能。
■間欠運転制御機能
センサ検知に関係なく約1時間毎に換気扇がON、設定時間動作後にOFFになります。（臭気のこもり、VOC※対策としておすすめします。）
- VOC（Volatile Organic Compounds）は、揮発性有機化合物（ホルムアルデヒド、トルエンなど）の総称で、シックハウス症候群を引き起こす原因物質です。
●接続できる親器および台数は、「親器・子器接続台数表」をご参照ください。
仕様・各種図面
仕様
| 子器・換気扇 接続端子付1速・間欠 |
||
|---|---|---|
| 品番 | WTK29331W | |
| 定格 | 電源電圧 | AC100V |
| 子器側電圧 | DC12V （対地AC100V）主/副2系統 |
|
| 負荷容量 | 3A （1～300W） |
|
| 消費電力 | 0.8W | |
| 開閉回数 | 300,000回 | |
| 子器配線方式 | 2線無極性（総配線150m以下） | |
| 取付方式 | 天井パネル取付金具固定方式（30mm以下） | |
| 適合ボックス | - | |
| 適用電線 | φ1.6 φ2.0単線専用（親器ー子器、子器ー子器間の配線も同様） | |
| 使用周囲温度 | -10℃〜40℃ | |
配線図

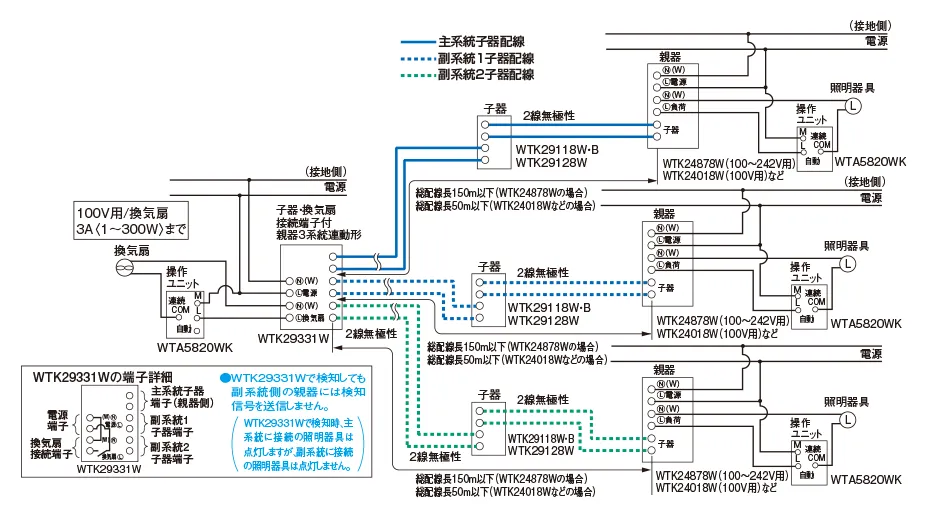

応用配線
●主系統側親器（WTK24878Wに、子器・換気扇接続端子付（WTK29331Wまたは、WTK29341Wを接続した場合、その他の子器（WTK29118W・WTK29118B、WTK29128W、WTK1911WKなど）を11台（合計12台）まで接続できます。
●副系統側親器には、子器・換気扇接続端子付（WTK29331Wまたは、WTK29341Wを接続した場合でも、その他の子器を12台まで接続できます。
●親器1系統のみの接続でも使用できます。（その場合、主系統子器端子にセンサを接続してください。）
●電源を接続しないと換気扇は動作しません。
●子器の送り端子はついておりませんので、さらに子器を接続する場合は、配線上でジョイントしてください。
寸法図（寸法表示単位:mm）
WTK24878W※
- 埋込ボックス・露出取付カバー（WTK2091）に取り付けできません。
天井奥行き120mm以上の場所に取り付けてください。

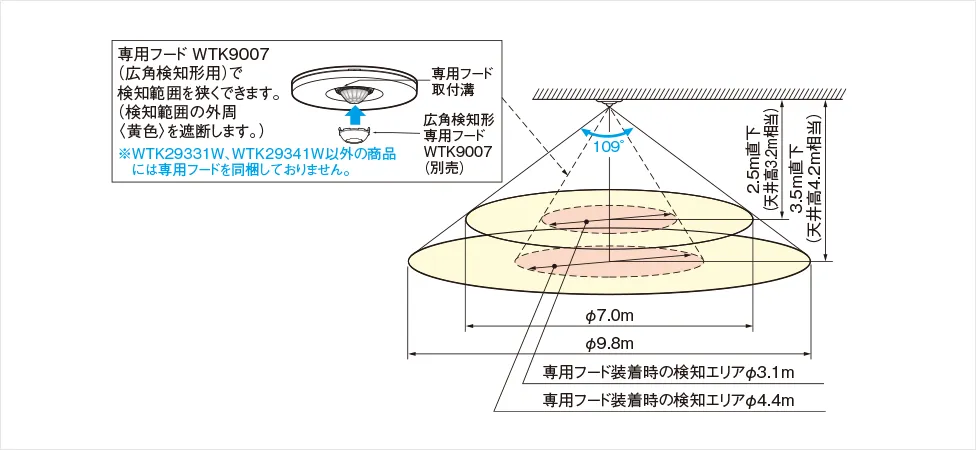

検知範囲
検知エリアの調整方法
検知すると赤ランプが点滅します。全方向約15°調整可能。
検知部側面溝に指先をかける
回す（360°）
押して傾ける（最大15°）
●検知エリアを十分ご理解いただき、取付場所を決定してください。
●有効検知高さ約3.5m
●手の動きが検知できるよう床より70cmの高さを検知範囲としてください。
●検知範囲の早見表は、かってにスイッチ Q&A Q31をご確認ください。
●検知エリア調整用に半円カット用、両側カット用、スポット用のフードをご用意しております。
詳細はかってにスイッチ Q&A Q33をご参照ください。
各部の名称と設定方法

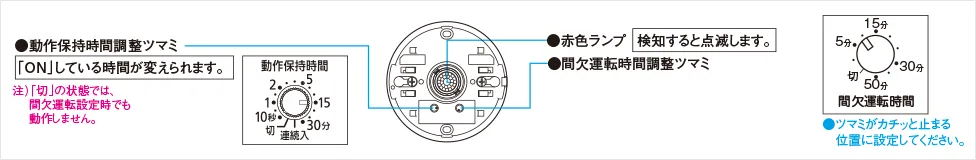

WTK29331W 動作保持時間・間欠調整方法（プレートを外した状態）
動作保持時間調整ツマミ
「ON」している時間が変えられます。
- 「切」の状態では、間欠運転設定時でも動作しません。
赤色ランプ
検知すると点滅します。
間欠運転時間調整ツマミ
間欠運転時間を、約30秒～50分の範囲で設定できます。
このツマミを「切」に合わせると間欠運転は動作しません。間欠運転の調整ツマミを「切」→「時間」に設定した時が間欠運転のスタート時刻となり、設定した時間だけ換気扇が動作します。また、1時間ごと（毎時）に間欠運転が動作します。
- ツマミがカチッと止まる位置に設定してください。
