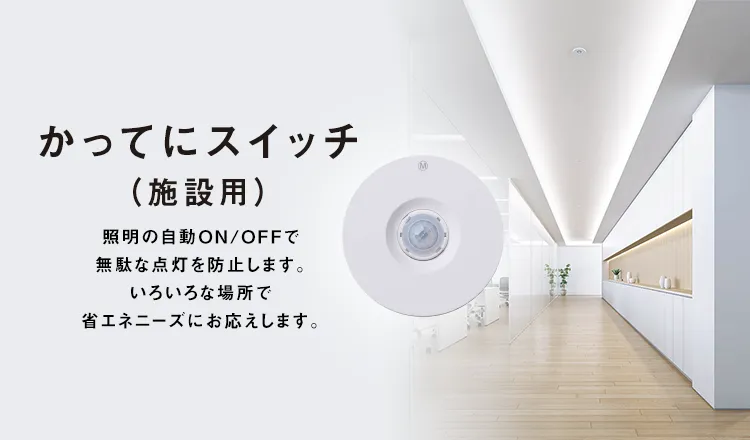

かってにスイッチ(施設用)

スイッチ・コンセント（配線器具）

かってにスイッチ

特長

天井取付熱線センサ付　自動スイッチをリフレッシュ

デザイン・機能を見直し、より使いやすいラインアップへと進化しました。

取付穴径をΦ75に統一^※（従来品と同じΦ70も適合します。）

アーキデザインの思想を踏襲し、意匠性と施工性を向上

外径はΦ87に統ー（WTK29331W,WTK29341Wのみ外径Φ105）

機能をアップデート

8Aセンサ親器

ボルトフリー対応に。屋内・軒下共用で使用可能になり、接続可能子器は6台→12台へ。

子器増設ユニット^※

子器6台→12台へ。高天井・微動センサも6台接続可能に。

子器増設ユニットには、センサを搭載していません

商品ラインアップ

屋内タイプ（天井取付）

親器（8Aタイプ）（広角検知形）

高容量×広角タイプで施設におすすめ
最大8Aまでの負荷をセンサで制御可能です

親器3A

最大3Aまでの負荷をセンサで制御可能です

子器（広角検知形）

親器との組合わせで検知箇所、範囲を増やせる広角検知タイプの子器

子器

親器との組合わせで検知箇所、範囲を増やせる子器

子器（換気扇接続端子付）（換気扇連動用）

親器との組み合わせで換気扇を遅れ消灯させたい場合に使用します

子器（2速換気扇接続端子付）（親器3系統連動形）

3ヶ所（男子トイレ、女子トイレ、多目的トイレなど）で共有している強弱切換形換気扇（常時換気）をセンサ制御させたい場合に使用します

子器（間欠運転制御機能付）（親器3系統連動形）

3ヵ所（男子トイレ、女子トイレ、多目的トイレなど）で共有している換気扇をセンサ制御および、間欠運動制御させたい場合に使用します

換気扇連動用（換気扇遅れOFF機能付）

トイレなどセンサ1台で照明と換気扇の自動制御を行いたい場合に使用します

子器増設ユニット

ブースの多いトイレなど子器を増設したい場合に使用します

負荷増設ユニット（8Aタイプ）

親器1台で制御できる容量をさらに8Aアップさせる場合に使用します

熱線センサ付自動スイッチ（微動検知形）（無電圧C接点付）

外部機器に人検知信号を送ることができる微動検知タイプの親器

熱線センサ付自動スイッチ（高天井用）

倉庫や工場などの天井が高い部位に使用できるセンサ

[天井取付]熱線センサ付自動スイッチ（8Aタイプ・微動検知形）

小さな動き＝微動を検知し、滞在判定ができるセンサ
事務所や教室などの着席作業場所におすすめ

埋込熱線センサ付自動スイッチ用操作ユニット

天井用センサと組み合わせて使用する操作ユニット
壁からのモード切換が可能です

■ 旧→新対照表

親器

定格	設置場所	検知範囲	カラー・品番	備考		定格	設置場所	検知範囲	カラー・品番	備考
旧品番・仕様						新品番・仕様
8A 100V	屋内専用	広角	WTK24818	住宅向 (Φ105)^※1	→	8A 100〜242V	屋内軒下共用^※2	広角	WTK24878W	定格：100V～242V （ボルトフリー）
8A 100V		広角	WTK248128			8A 100〜242V	屋内軒下共用^※2	広角	WTK24878W	定格：100V～242V （ボルトフリー）
3A 100V		標準	WTK2401K			3A 100V	屋内専用	標準	WTK24018W	-

子器

定格	設置場所	検知範囲	カラー・品番	備考		定格	設置場所	検知範囲	カラー・品番	備考
旧品番・仕様						新品番・仕様
DC12V	屋内専用	広角	WTK29129	施設向 (Φ105)^※1	→	DC12V	屋内軒下共用^※2	広角	WTK29128W	-
DC12V	屋内専用	標準	WTK2910K	施設向 (Φ105)^※1	→	DC12V	屋内専用	標準	WTK29118W	-

換気扇子器

定格	設置場所	検知範囲	カラー・品番	備考		定格	設置場所	検知範囲	カラー・品番	備考
旧品番・仕様						新品番・仕様
DC12V 100V 1A	屋内専用	標準	WTK29318	施設向 (Φ105)^※1	→	DC12V 100V 2A	屋内専用	広角^※3	WTK29328W 相当品：（広角検知）（2A）	注）標準検知の新商品はご用意がございません
DC12V 200V 1A	屋内専用	標準	WTK293128	施設向 (Φ105)^※1	→	DC12V 200V 2A	屋内専用	広角^※3	WTK29428W 相当品：（広角検知）（2A）	注）標準検知の新商品はご用意がございません

換気扇子器3系統

定格	設置場所	検知範囲	カラー・品番	備考		定格	設置場所	検知範囲	カラー・品番	備考
旧品番・仕様						新品番・仕様
DC12V 100V 間欠	屋内専用	標準	WTK2933K	施設向 (Φ105)	→	DC12V 100V 間欠	屋内専用	広角^※3	WTK29331W 相当品：（広角検知）	注）標準検知の新商品はご用意がございません
DC12V 100V 2速	屋内専用	標準	WTK2943K	施設向 (Φ105)	→	DC12V 100V 2速	屋内専用	広角^※3	WTK29341W 相当品：（広角検知）	注）標準検知の新商品はご用意がございません

換気扇連動型

定格	設置場所	検知範囲	カラー・品番	備考		定格	設置場所	検知範囲	カラー・品番	備考
旧品番・仕様						新品番・仕様
1.2A 100V	屋内専用	標準	WTK2604	施設向 (Φ105)^※1	→	1.2A 100V	屋内専用	標準	WTK26048W	-

子器増設

定格	設置場所	検知範囲	カラー・品番	備考		定格	設置場所	検知範囲	カラー・品番	備考
旧品番・仕様						新品番・仕様
100V	屋内専用	標準	WTK2921K	施設向 (Φ105)^※1 子器増設6台微動・高天井センサ使用不可	→	子器増設ユニット100V/200V兼用	屋内専用	検知機能なし注）検知機能が無いため、子器としては働きません	WTK29278W 相当品：（検知機能なし）（子器台数UP）	子器増設12台微動・高天井センサ使用可（6台）
200V	屋内専用	標準	WTK29212K	施設向 (Φ105)^※1 子器増設6台微動・高天井センサ使用不可	→	子器増設ユニット100V/200V兼用	屋内専用	検知機能なし注）検知機能が無いため、子器としては働きません	WTK29278W 相当品：（検知機能なし）（子器台数UP）	子器増設12台微動・高天井センサ使用可（6台）

屋外タイプ

[軒下天井取付][屋側壁取付]かってにスイッチ（8Aタイプ）

屋側壁取付タイプは通用口などに便利な防雨型です

■ 旧→新対照表

親器

定格	設置場所	検知範囲	カラー・品番	備考		定格	設置場所	検知範囲	カラー・品番	備考
旧品番・仕様						新品番・仕様
8A 100V	軒下専用	広角	WTK44819	施設向 (Φ105)^※1	→	8A 100〜242V	屋内軒下共用^※2	広角	WTK24878W	定格：100V～242V （ボルトフリー）
			WTK44819B			3A 100V	軒下専用		WTK44318B 相当品①：（3A）（ブラック）	注）8A・ブラックの新商品はご用意がございません
			WTK44819B			8A 100〜242V	屋内軒下共用^※2		WTK24878W 相当品②：（8A）（ホワイト）
8A 200V			WTK44812K			8A 100〜242V	屋内軒下共用^※2		WTK24878W 相当品②：（8A）（ホワイト）

子器

定格	設置場所	検知範囲	カラー・品番	備考		定格	設置場所	検知範囲	カラー・品番	備考
旧品番・仕様						新品番・仕様
DC12V	軒下専用	広角	WTK49129	施設向 (Φ105)^※1	→	DC12V	屋内軒下共用^※2	広角	WTK29128W	-
DC12V	軒下専用	標準	WTK49129B	施設向 (Φ105)^※1	→	DC12V	軒下専用	広角	WTK49128B	-
