かってにスイッチ（施設用）：子器（換気扇接続端子付）（換気扇連動用）
商品ラインアップ
適合負荷：換気扇
広角 100V
希望小売価格 14,000円（税抜）
[天井取付]熱線センサ付
自動スイッチ
（屋内専用）（子器・広角検知形・換気扇接続端子付）（換気扇200W・検知後換気扇連続動作時間約10秒～30分可変形）（AC100V）（ホワイト）2A 100V AC
適合負荷：換気扇
広角 200V
希望小売価格 14,500円（税抜）
[天井取付]熱線センサ付
自動スイッチ
（屋内専用）（子器・広角検知形・換気扇接続端子付）（換気扇200W・検知後換気扇連続動作時間約10秒～30分可変形）（AC100V）（ホワイト）2A 200V AC
●白熱灯照明器具から30cm以上はなしてください。
●電源を接続しないと換気扇は動作しません。
●子器の送り端子はついておりませんので、さらに子器を接続される場合は配線上でジョイントしてください。
●接続できる親器および台数は、子器接続互換表をご参照ください。
- 子器のみの使用はできません。
特長
■換気扇連動
親器（WTK24878など）との組み合わせにより、照明と換気扇の連動制御が可能。
●動作パターンは右記をご参照ください。
■換気扇の動作保持時間は約10秒～約30分の間で設定可能。（14段階）
仕様・各種図面
仕様
| 子器・換気扇 接続端子付 |
|||
|---|---|---|---|
| 品番 | WTK29328W | WTK29428W | |
| 定格 | 電源電圧 | AC100V | AC200V |
| 子器側電圧 | DC12V （対地AC100V） |
||
| 負荷容量 | 2A （1～200W） |
2A （2～400W） |
|
| 消費電力 | 0.8W | ||
| 開閉回数 | 100,000回 | ||
| 子器配線方式 | 2線無極性（総配線150m以下） | ||
| 取付方式 | ボックス取付、天井パネル取付金具固定方式（30mm以下）両用 | ||
| 適合ボックス | 深型中形四角アウトレットボックス（丸孔カバー付）または コンクリートボックス（丸孔カバー付）・深型八角アウトレットボックス（丸孔カバー付） またはコンクリートボックス（丸孔カバー付） ●深さ54mm以上（ボックスと丸穴カバーの合計） |
||
| 適用電線 | φ1.6 φ2.0単線専用（親器ー子器、子器ー子器間の配線も同様） | ||
| 使用周囲温度 | -10℃〜40℃ | ||

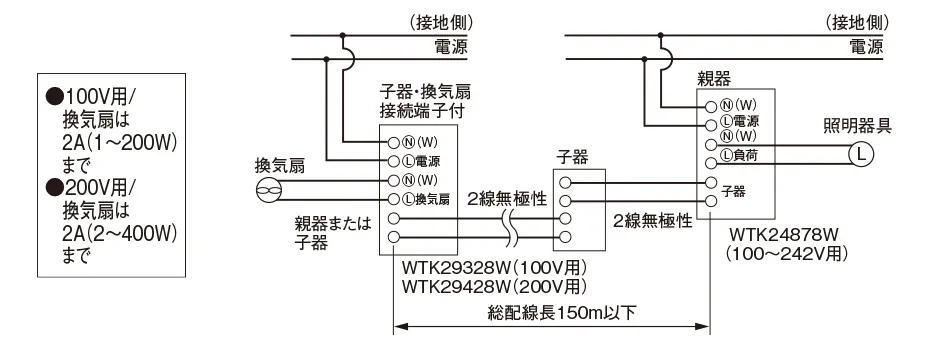

配線図
基本配線
WTK29328W、WTK29428W
●100V用/換気扇は2A（1～200W）まで。
●200V用/換気扇は2A（2～400W）まで。
●子器・換気扇接続端子付を使用した場合、その他の子器（WTK29118W、WTK29118B、WTK29128W、WTK1911WKなど）を11台（合計12台）まで接続できます。
●その他の組み合わせは親器・子器接続互換表ををご確認ください。
- 必ず電源の配線が必要です。電源は親器と異なる電圧でもご使用いただけます。
- 親器･子器間の配線は線間電圧DC12Vですが、対地電圧AC100V～242Vですので適用電線（φ1.6 φ2.0単線）以外使用しないでください。
寸法図（寸法表示単位:mm）
WTK29328W、WTK29428W

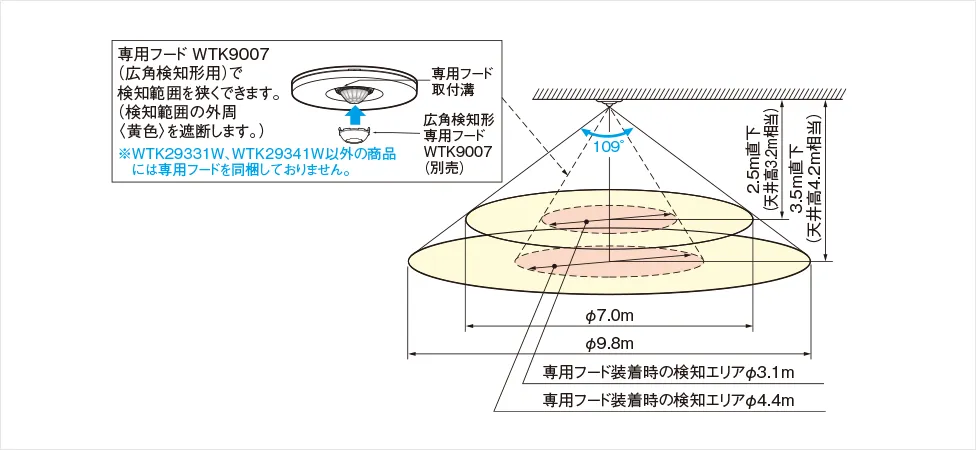

検知範囲
検知エリアの調整方法
検知すると赤ランプが点滅します。全方向約15°調整可能。
検知部側面溝に指先をかける
回す（360°）
押して傾ける（最大15°）
●検知エリアを十分ご理解いただき、取付場所を決定してください。
●有効検知高さ約3.5m
●手の動きが検知できるよう床より70cmの高さを検知範囲としてください。
●検知範囲の早見表は、かってにスイッチ Q&A Q31をご確認ください。
●検知エリア調整用に半円カット用、両側カット用、スポット用のフードをご用意しております。
詳細はかってにスイッチ Q&A Q33をご参照ください。

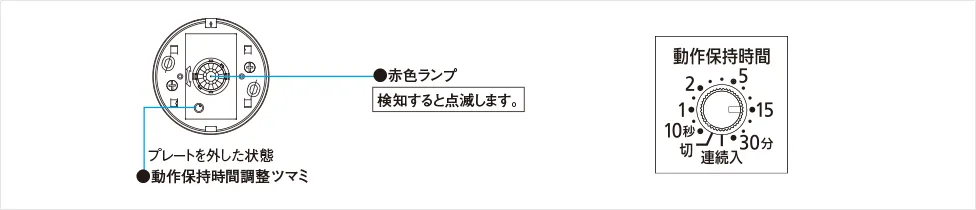

各部の名称と設定方法
WTK29328W/WTK29428W 動作保持時間調整方法
（1）必ず時間調整が必要です。取付位置、使用場所に合わせて時間（約10秒～30分）を、ツマミをまわして調整してください。
- ツマミがカチッと止まる位置に設定してください。
（2）動作時間セット後、必ず動作させて時間を確認してください。
（「切」に合わせるとONしません。「連続入」に合わせると常時ONします。）
換気扇の動作保持時間は、親器の照明器具の動作保持時間より長めに設定してください。
