かってにスイッチ（施設用）：親器（8Aタイプ）（広角検知形）
商品ラインアップ
適合負荷：LED照明・蛍光灯（インバータ含む）・白熱灯・換気扇
LED対応 広角 ボルトフリー
希望小売価格 19,500円（税抜）
[天井取付]熱線センサ付自動スイッチ
（屋内軒下共用）（親器・8A・広角検知形）（検知後連続動作時間約10秒～30分可変形）（明るさセンサ付）（AC100～AC242V）（ホワイト）8A 100～242V AC
●白熱灯照明器具から30cm以上はなしてください。
●親器のみで使用できます。
●ブローイング工法の場合でも定格3A以内で使用いただく際は断熱材の切断加工が不要です。
広角検知タイプを住宅に使用する際にご活用ください。詳しくは資料編かってにスイッチQ&AのQ4を参照ください。
特長
仕様・各種図面
仕様
| 親器・8Aタイプ | ||
|---|---|---|
| 品番 | WTK24878W | |
| 定格 | 電源電圧 | AC100～242V |
| 子器側電圧 | DC12V （対地AC100～242V） |
|
| 負荷容量 | 8A | |
| 消費電力 | 1W | |
| 開閉回数 | 100,000回 | |
| 子器配線方式 | 2線無極性（総配線150m以下） | |
| 取付方式 | ボックス取付、天井パネル取付金具固定方式（30mm以下）両用 | |
| 適合ボックス | 深型中形四角アウトレットボックス（丸孔カバー付） またはコンクリートボックス（丸孔カバー付）・深型 八角アウトレットボックス（丸孔カバー付）または コンクリートボックス（丸孔カバー付） ●深さ54mm以上（ボックスと丸穴カバーの合計） |
|
| 適用電線 | φ1.6 φ2.0単線専用（親器ー子器、子器ー子器間の配線も同様） | |
| 使用周囲温度 | -10℃〜40℃ | |

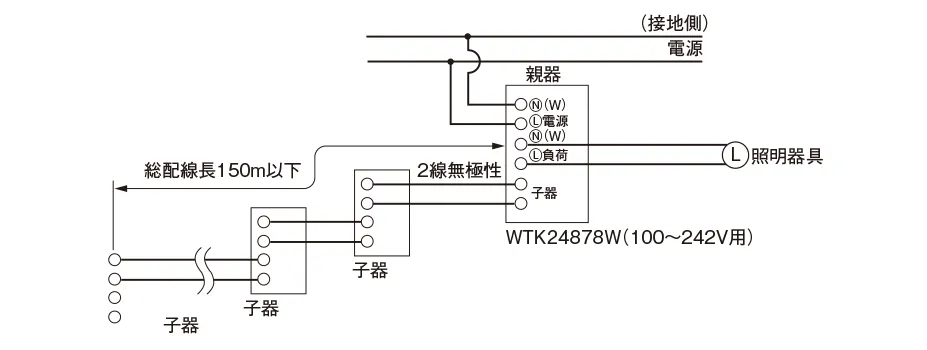

配線図
基本配線
WTK24878W
●子器（WTK29118W、WTK29118B、WTK29128W、WTK1911WKなど）を合計12台まで接続できます。
●その他の組み合わせは親器・子器接続互換表ををご確認ください。
●操作ユニットを接続する場合は配線図をご参照ください。
- 親器･子器間の配線は線間電圧DC12Vですが、対地電圧AC100V～242Vですので適用電線（φ1.6 φ2.0単線）以外使用しないでください。
寸法図（寸法表示単位:mm）
WTK24878W

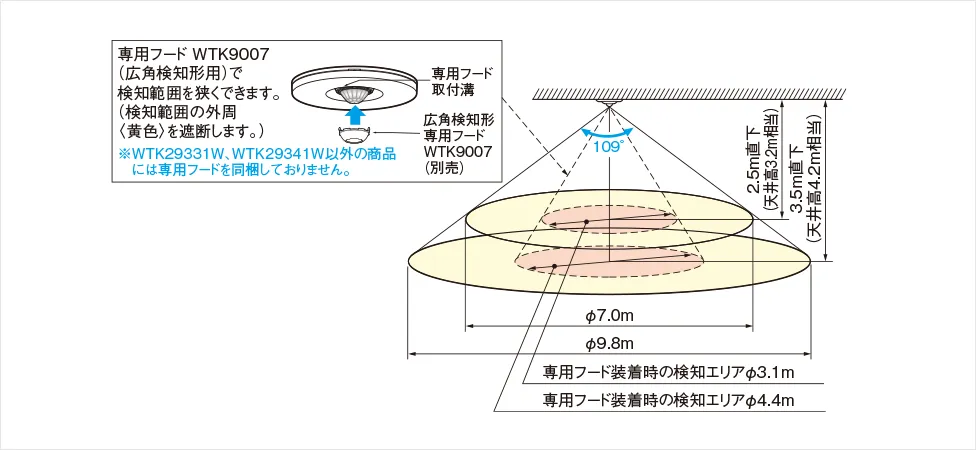

検知範囲
検知エリアの調整方法
検知すると赤ランプが点滅します。全方向約15°調整可能。
検知部側面溝に指先をかける
回す（360°）
押して傾ける（最大15°）
●検知エリアを十分ご理解いただき、取付場所を決定してください。
●有効検知高さ約3.5m
●手の動きが検知できるよう床より70cmの高さを検知範囲としてください。
●検知範囲の早見表は、かってにスイッチ Q&A Q31をご確認ください。
●検知エリア調整用に半円カット用、両側カット用、スポット用のフードをご用意しております。
詳細はかってにスイッチ Q&A Q33をご参照ください。
各部の名称と設定方法

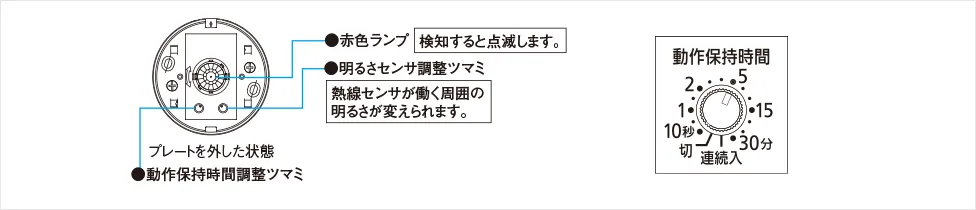

WTK24878W動作保持時間・明るさセンサ調整方法
動作保持時間調整ツマミ
（1）必ず時間調整が必要です。取付位置、使用場所に合わせて時間（約10秒～30分）を、ツマミをまわして調整してください。
- ツマミがカチッと止まる位置に設定してください。
（2）動作時間セット後、必ず動作させて時間を確認してください。
（「切」に合わせると点灯しません。「連続入」に合わせると常時点灯します。）
赤色ランプ
検知すると点滅します。
明るさセンサ調整ツマミ
熱線センサが働く周囲の明るさが変えられます。
負荷接続灯数
- HID負荷、特殊機能付照明器具（調光機能、センサ機能付、センサ付換気扇）には使用できません。
- 短時間の壁スイッチのON/OFF操作で点灯状態が切り替わる機能のついた照明器具（リモコン機能付も含む）は、消灯後すぐに再点灯すると点灯モードが変わりますので、ご使用にならないでください。
- ２線式かってにスイッチには、換気扇は使用できません。
- 換気扇連動用の換気扇用端子には、照明器具の接続はできません。
- 調光機能付かってにスイッチは、使用中に若干うなり音を生じることがありますが、異常ではありません。また、ライトコントロール、ダウントランス、電磁接触器との組み合わせはできません。
- ダウントランスの使用は、上記以外のかってにスイッチと当社製のダウントランスを組み合わせの上、かってにスイッチの定格電流以下にてお使いください。
- ハロゲン電球は下記灯数表の白熱灯で選定してください。
- 蛍光灯は起動方式により異なりますので、必ず起動方式を確認して下記灯数表より選定してください。灯数表の記号（E，ELなど）は当社照明器具品番末尾の記号です。
- 下記灯数表の数字はランプの数を表しています。（2灯用の場合はランプの数2本）
- 下記接続灯数は器具の突入電流により算出されています。（突入電流は器具によって異なります。器具の入力電流には比例していません。）
- 蛍光灯は、頻繁に点滅を繰り返すとランプ寿命が短くなります。検知回数の多い場所で（人通りの多い通路、廊下、トイレやマンションのエントランスホールなど）お使いの場合、白熱灯器具または電子スタート式蛍光灯器具、高周波点灯蛍光灯（インバータ）器具を選定してください。（グロー式蛍光灯、ラピッド式蛍光灯、電球形蛍光灯は、極端にランプ寿命が短くなります。）さらに、点滅回数が少なくなるよう、明るさセンサ調整ツマミ「暗」、動作保持時間調整ツマミを「15分」以上の長めの時間にしてください。
かってにスイッチ3/4線式（主接点がリレー）の適合負荷接続灯数表
【LED対応】
定格8A商品の接続灯数WTK24878W、WTK2958、WTK29582、WTK3481□、WTK248105、WTK64810K、WTK64820
■LED照明（当社製）
簡易的な確認は、下記の「LED照明器具との接続台数について」をご参照ください。
品番ごとの確認は、
①LED照明器具
当社製LED照明器具との接続情報は、LED照明・高機能スイッチ接続確認ツールをご確認ください。
②施設・店舗用LED照明器具との接続は、照明器具の入力電流の合計が6.6A以下、突入電流の合計が260A以下でお使いください。
■インバータ照明器具・蛍光灯
「インバータ照明器具・蛍光灯との接続台数表」で最新情報をご確認ください。
■白熱灯・換気扇
| 100V | 200V | |
|---|---|---|
| 白熱灯 | 800Wまで | 1600Wまで |
| 換気扇 | 1〜400Wまで | 2〜800Wまで |
- センサ付換気扇（人、煙センサなど）は使用できません。
- DCモータタイプの換気扇は1台のみ可
■無電圧C接点（WTK64820のみ）
電圧：30V DC以下
電流：1mA～30mAでご使用ください。
■表に記載のないLED照明器具・蛍光灯（インバータ照明器具含む）（他社製含む）
照明器具の入力電流の合計が6.6A以下、突入電流の合計が260A以下になるようにしてください。
LED照明器具との接続台数について
■電源ユニット別置型の場合は、接続するLEDユニットの数に関わらず、電源ユニットの最大接続容量で算出してください。
■複数タイプの照明器具を組み合わせる場合は、次のように計算し、１以下（容量が100%以下）であれば接続可能です。
例）WTK24818（8Aタイプ）に、【B】の照明器具50W×2灯と【D】LED電球3灯を接続する場合
■接続台数表（当社製）（簡易計算表）
| センサ定格 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| LED照明 | 接続台数 / 接続容量 | 1.2A※1 | 3A | 8A | |||||
| 100V | 200V | 100V | 200V | ||||||
| A | 電源ユニット 内蔵 （一体）型 |
消費電力 | 0.2W～10W 未満 |
センサのLED照明 最大接続台数 |
6台 | 12台 | - | 24台 | - |
| B | 10W～110W 未満 |
センサのLED照明 最大接続容量 |
60W | 120W | 120W | 240W | 480W | ||
| C | 電源ユニット別置型 | センサの電源ユニット 最大接続容量 |
60W | 120W | 120W | 240W | 480W | ||
| D | LED電球 | E11/E17 | 3 | 7 | - | 14 | - | ||
| E26 | 3 | 7 | - | 14 | - | ||||
- WTK26048W、WTK1614WK、WTA1614□K
- ボルトフリー直管型LED照明器具を200V（単相3線などの接地極のない電源）で使用する場合は、両切タイプの電磁接触器をセンサと負荷の間に取付けてください。詳しくはかってにスイッチQ&AのQ27を参照ください。
