かってにスイッチ（施設用）：親器3A

WTK24018W・B

3線配線

4線配線

●子器を接続する場合は応用配線をご参照ください。

WTK24018W・B

●ボックスレス取付の場合、天井厚み30mm以下としてください。

検知すると赤ランプが点滅します。全方向約15°調整可能。

検知部側面溝に指先をかける

回す（360°）

押して傾ける（最大15°）

●検知エリアを十分ご理解いただき、取付場所を決定してください。

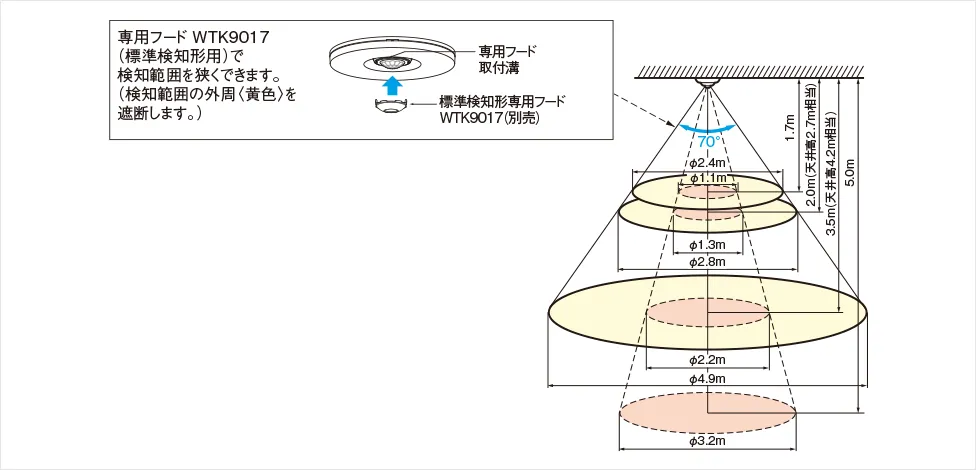

●有効検知高さ約5m（検知範囲φ3.2m）
検知高さが3.5m～5mの場合、検知範囲の外周部分の感度は鈍くなります。専用フードを取り付けて外周部分を遮断し、検知能力の高い中央付近のみを検知範囲にしてください。

●専用フードを付けないで使用する場合は有効検知高さ3.5m（検知範囲φ4.9m）以内にしてください。

●手の動きが検知できるよう床より70cmの高さを検知範囲としてください。

●検知範囲の早見表のQ31をご確認ください。

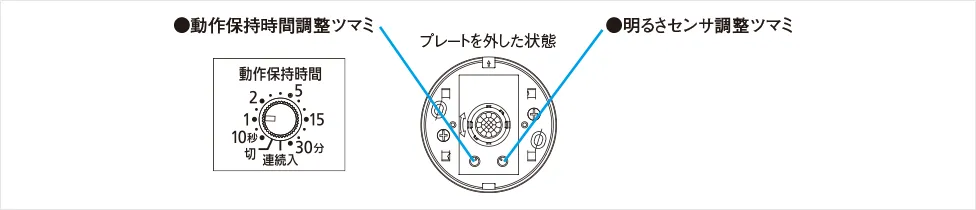

（1）必ず時間調整が必要です。取付位置、使用場所に合わせて時間（約10秒～30分）を、ツマミをまわして調整してください。

• ツマミがカチッと止まる位置に設定してください。

（2）動作時間セット後必ず動作させて時間を確認してください。
（「切」に合わせると点灯しません。「連続入」に合わせると常時点灯します。）

（1）あらかじめ「切」にセットしていますので、取付位置、使用場所に合わせてツマミをまわして調整してください。
（2）周囲照度に関係なく動作させたい場合は「切」のままでご使用ください。

• 夕方早めに点灯させたい場合は「明るめ」に合わせてください。

WTK24018Wの場合

WTK24018Bの場合

1. HID負荷、特殊機能付照明器具（調光機能、センサ機能付、センサ付換気扇）には使用できません。
2. 短時間の壁スイッチのON/OFF操作で点灯状態が切り替わる機能のついた照明器具（リモコン機能付も含む）は、消灯後すぐに再点灯すると点灯モードが変わりますので、ご使用にならないでください。
3. ２線式かってにスイッチには、換気扇は使用できません。
4. 換気扇連動用の換気扇用端子には、照明器具の接続はできません。
5. 調光機能付かってにスイッチは、使用中に若干うなり音を生じることがありますが、異常ではありません。また、ライトコントロール、ダウントランス、電磁接触器との組み合わせはできません。
6. ダウントランスの使用は、上記以外のかってにスイッチと当社製のダウントランスを組み合わせの上、かってにスイッチの定格電流以下にてお使いください。
7. ハロゲン電球は下記灯数表の白熱灯で選定してください。
8. 蛍光灯は起動方式により異なりますので、必ず起動方式を確認して下記灯数表より選定してください。灯数表の記号（E，ELなど）は当社照明器具品番末尾の記号です。
9. 下記灯数表の数字はランプの数を表しています。（2灯用の場合はランプの数2本）
10. 下記接続灯数は器具の突入電流により算出されています。（突入電流は器具によって異なります。器具の入力電流には比例していません。）
11. 蛍光灯は、頻繁に点滅を繰り返すとランプ寿命が短くなります。検知回数の多い場所で（人通りの多い通路、廊下、トイレやマンションのエントランスホールなど）お使いの場合、白熱灯器具または電子スタート式蛍光灯器具、高周波点灯蛍光灯（インバータ）器具を選定してください。（グロー式蛍光灯、ラピッド式蛍光灯、電球形蛍光灯は、極端にランプ寿命が短くなります。）さらに、点滅回数が少なくなるよう、明るさセンサ調整ツマミ「暗」、動作保持時間調整ツマミを「15分」以上の長めの時間にしてください。
