かってにスイッチ（施設用）：子器（2速換気扇連動用）（親器3系統連動形）
商品ラインアップ
広角
希望小売価格 17,500円（税抜）
[天井取付]熱線センサ付自動スイッチ
（屋内専用）（子器・広角検知形・2速換気扇接続端子付・親器3系統連動形）（換気扇300W・検知後換気扇連続動作時間約10秒～30分可変形）（AC100V）
（ホワイト） 3A 100V AC
●白熱灯照明器具から30cm以上はなしてください。
●主系統側の親器との接続のみでもセンサは働きます。
●天井奥行き120mm以上の場所に取り付けてください。ただし、奥行き120～180mmの場合、配線の引き回しの配慮が必要です。
（推奨の天井奥行き180mm以上）
- 埋込ボックスに取り付けできません。
- 子器のみの使用はできません。
特長
■2速換気扇連動
親器との組み合わせにより、照明と強弱切替形換気扇の制御が可能。（3ヵ所で共有している場合の制御も可能。）
■最大3A（1～300W）
〈100V〉までの換気扇に対応可能。
仕様・各種図面
仕様
| 子器・換気扇 接続端子付2速 |
||
|---|---|---|
| 品番 | WTK29341W | |
| 定格 | 電源電圧 | AC100V |
| 子器側電圧 | DC12V （対地AC100V）主/副2系統 |
|
| 負荷容量 | 3A （1～300W） |
|
| 消費電力 | 0.8W | |
| 開閉回数 | 300,000回 | |
| 子器配線方式 | 2線無極性（総配線150m以下） | |
| 取付方式 | 天井パネル取付金具固定方式（30mm以下） | |
| 適合ボックス | - | |
| 適用電線 | φ1.6 φ2.0単線専用（親器ー子器、子器ー子器間の配線も同様） | |
| 使用周囲温度 | -10℃〜40℃ | |
配線図：強弱切替形換気扇との配線例

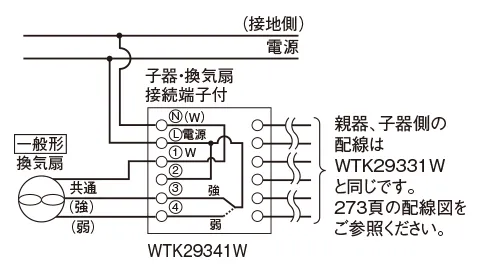

一般形（2速切替）の場合
一般形（2速切替）
壁スイッチと下図配線をするタイプです。

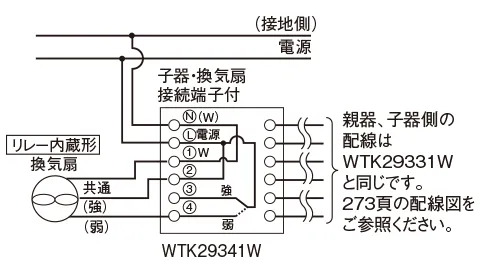

リレー内蔵形（2速切替）の場合
リレー内蔵形（2速切替）
壁スイッチと下図配線をするタイプです。
- 操作ユニット（WTA5820WK）と組み合わせて、換気扇を手動でON・OFFできません。
換気扇を連続OFFにする場合は、動作保持時間調整ツマミを「切」にしてください。
●電源を接続しないと換気扇は動作しません。
寸法図（寸法表示単位:mm）
WTK29341W※
- 埋込ボックス・露出取付カバー（WTK2091）に取り付けできません。
天井奥行き120mm以上の場所に取り付けてください。

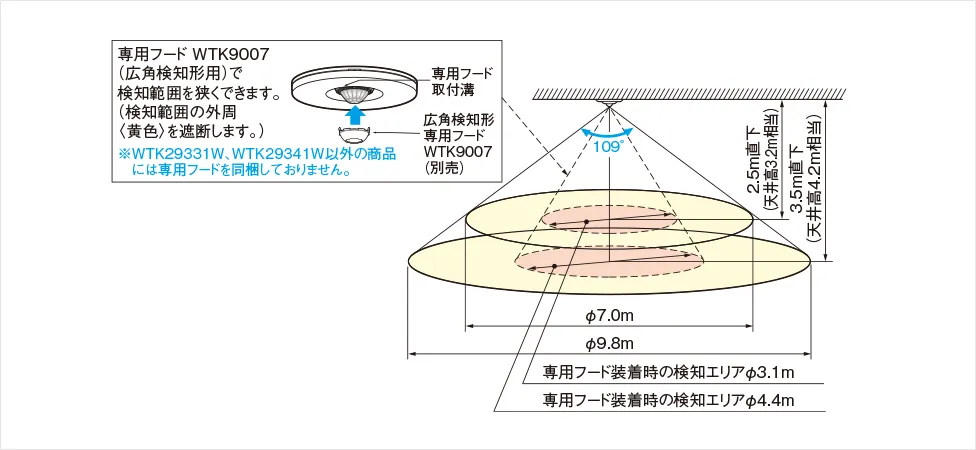

検知範囲
検知エリアの調整方法
検知すると赤ランプが点滅します。全方向約15°調整可能。
検知部側面溝に指先をかける
回す（360°）
押して傾ける（最大15°）
●検知エリアを十分ご理解いただき、取付場所を決定してください。
●有効検知高さ約3.5m
●手の動きが検知できるよう床より70cmの高さを検知範囲としてください。
●検知範囲の早見表は、かってにスイッチ Q&A Q31をご確認ください。
●検知エリア調整用に半円カット用、両側カット用、スポット用のフードをご用意しております。
詳細はかってにスイッチ Q&A Q33をご参照ください。
各部の名称と設定方法

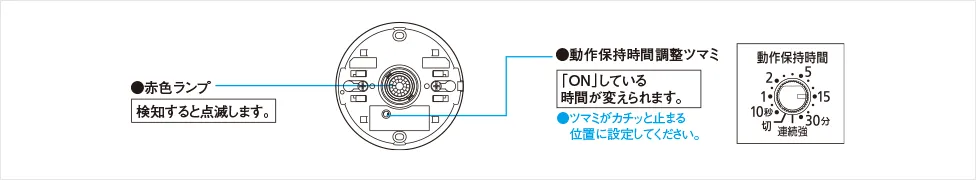

WTK29341W 動作保持時間調整方法（プレートを外した状態）
赤色ランプ
検知すると点滅します。
動作保持時間調整ツマミ
「ON」している時間が変えられます。
- ツマミがカチッと止まる位置に設定してください。
