かってにスイッチ（施設用）：換気扇連動用（換気扇遅れOFF機能付）
商品ラインアップ
100V
WTK2604希望小売価格 14,600円（税抜）
[トイレ天井取付]熱線センサ付自動スイッチ
RASCLDF（1.2A）（換気扇連動用）（検知後連続動作時間約10秒～30分可変形）（明るさセンサ付）照明：1.2A 100V AC、換気扇：1A 100V AC
●白熱灯照明器具から30cm以上はなしてください。
●ソフト点灯・消灯お知らせ機能はついておりません。
●周囲が明るいときは、換気扇のみ動作します。
●専用フードは同梱しておりません。
- 子器は接続できません。
- 換気扇遅れ時間の変更はできません。
（約5分固定）
仕様・各種図面
センサ1台で照明と換気扇の自動制御を行いたい場合に（換気扇遅れOFF機能付）
※照明が設定時間後に消灯した後、約5分後に換気扇が自動停止します。

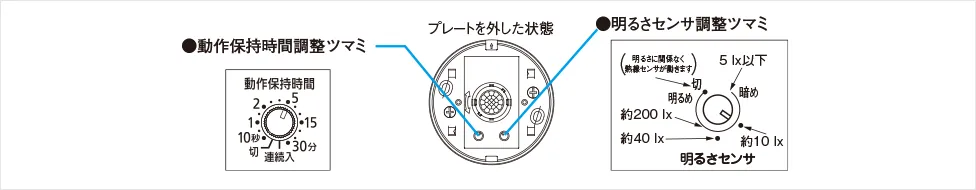

明るさセンサ調整範囲
「暗め」～「明るめ」、「切」
適合負荷
LED照明・蛍光灯（インバータ含む）・白熱灯・換気扇

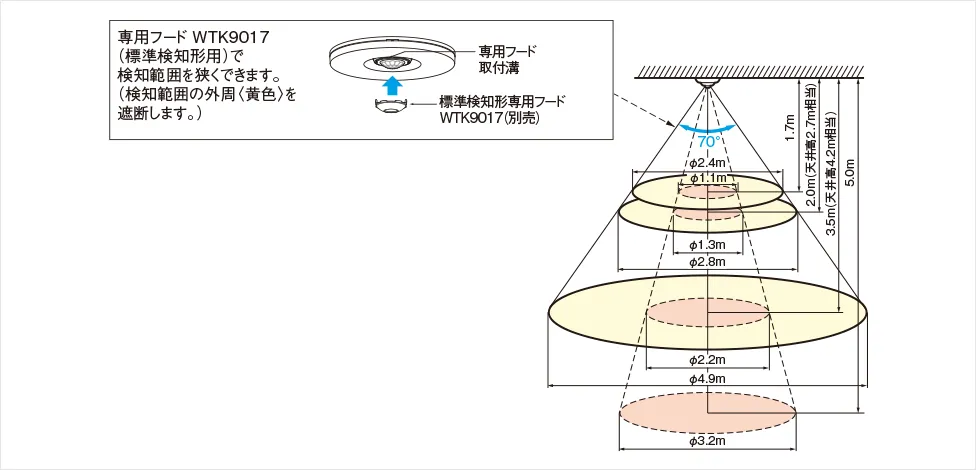

検知範囲

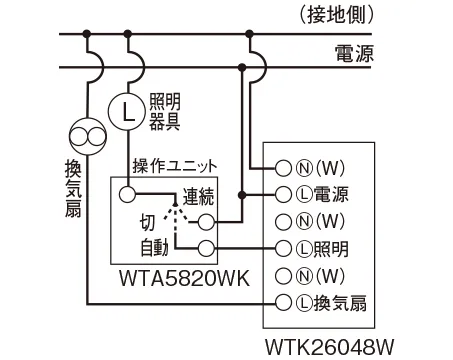

配線図
WTK2604
WTK2604
負荷接続灯数
- HID負荷、特殊機能付照明器具
（調光機能、センサ機能付、センサ付換気扇）には使用できません。 - 短時間の壁スイッチのON/OFF操作で点灯状態が切り替わる機能のついた照明器具（リモコン機能付も含む）は、消灯後すぐに再点灯すると点灯モードが変わりますので、ご使用にならないでください。
- WTK2604, WTK29318, WTK293128, WTK2933K, WTK2943Kの換気扇用端子には、照明器具の接続はできません。
- ダウントランスの使用は、当社製のダウントランスを組合せの上、かってにスイッチの定格電流以下にてお使いください。
- ハロゲン電球は下記灯数表の白熱灯で選定してください。
- 蛍光灯は起動方式により異なりますので、必ず起動方式を確認して下記灯数表より選定してください。灯数表の記号（E,ELなど）は当社照明器具品番末尾の記号です。
- 下記灯数表の数字はランプの数を表しています。（2灯用の場合はランプの数2本）
- 下記接続灯数は器具の突入電流により算出されています。（突入電流は器具によって異なります。器具の入力電流には比例していません。）
- 蛍光灯は、頻繁に点滅を繰り返すとランプ寿命が短くなります。検知回数の多い場所で（人通りの多い通路、廊下、トイレやマンションのエントランスホールなど）お使いの場合、白熱灯器具または電子スタート式蛍光灯器具、高周波点灯蛍光灯（インバータ）器具を選定してください。（グロー式蛍光灯、ラピッド式蛍光灯、電球形蛍光灯は、極端にランプ寿命が短くなります。）さらに、点滅回数が少なくなるよう、明るさセンサ調整ツマミ「暗」、動作保持時間調整ツマミを「15分」以上の長めの時間にしてください。
インバータ照明器具
インバータ（スパイラルパルック含む）E※1
| 6形/10形 | 5 |
| 13形/15形 | 2 |
| 16形 | 1 |
| 18形～20形 | 2 |
| 24形 | 1 |
| 27形 | 2 |
| 28形～45形 | 1 |
| 54形 | 2 |
| 62形～102形 | 1 |
ツインPa E※1
| 40形～100形 | 1 |
- ツインPa（E）など、壁スイッチで点灯切替機能付器具はご使用できません。
（壁スイッチで点灯切替機能付の照明器具は、消灯後すぐに再点灯すると点灯モードが変わりますので、ご使用にならないでください）
インバータE（シームレス）〔高出力点灯〕
| 17W | 5 |
| 25W | 4 |
| 29W | 3 |
| 36W | 2 |
| 44W | 2 |
電球形蛍光灯（パルックボール）※2
| 7形～20形 | 3 |
| 22形～25形 | 2 |
- ツインPa（E）など、壁スイッチで点灯切替機能付器具はご使用できません。
（壁スイッチで点灯切替機能付の照明器具は、消灯後すぐに再点灯すると点灯モードが変わりますので、ご使用にならないでください） - パルックボール プレミアクイック・プレミア含む。
PSインバータ（ENH・ESH・ENV）
| 16形（ツイン3） | 6 |
| 18形 | 3 |
| 24形（ツイン3） | 4 |
| 27形 | 4 |
| 32形（ツイン3） | 3 |
| 36形 | 3 |
| 40形 | 2 |
| 42形（ツイン3） | 2 |
| 55形 | 2 |
| 96形/110形 | 1 |
PCインバータ（EDH・EYH）
| 20形～27形 | 4 |
| 32形（ツイン3） | 3 |
| 40形 | 2 |
| 96形/110形 | 1 |
エバーライト
| 100V | |
|---|---|
| 18形 | 3 |
| 30形 | 3 |
| 50形 | 2 |
Hfインバータ
| Hfインバータ（ENM） | 16形（ツイン3） | 6 |
| 32形/40形（ランプフリー） | 2 | |
| 24形/32形/42形（ツイン3） | 2 | |
| 57形（ツイン3） | 1 | |
| 62形/82形（ツイン4） | 1 | |
| Hfインバータ（PH・SPH・VPH） | 16形 | 4 |
| 32形 | 2 | |
| 54形 | 1 | |
| Hfインバータ（PN・SPN・VPN・PS・MS） | 23形 | 4 |
| 32形/36形 | 3 | |
| 45形 | 2 | |
| 86形 | 1 | |
| Hfインバータ（PT・PE・PX・PY・PD・PF・PJ） | 16形～24形 | 4 |
| 32形～45形 | 2 | |
| 50形～86形 | 1 |
G-Hfインバータ（WF）
| 63形 | 1 |
蛍光灯・白熱灯・換気扇（L：低力率蛍光灯・H：高力率蛍光灯）
| 9形・10形 | 13形・15形 | 18形・20形 | 27形・28形・30形・32形 | 36形 | 40形 | 65形 | 白熱灯 | 換気扇 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L | H | L | H | L | H | L | H | L | H | |||
| 電子スタート式（EL・EH）・ グロー式（GL・GH） |
5 | 4 | 4 | 3 | 2 | 1 | 2 | 1 | 2 | 1 | 1 | 120Wまで | 1～100Wまで |
| ラピッド式 （NH・UH・SUH） |
- | - | 4 | - | 3 | - | - | - | 2 | - | - | ||
LED照明器具との接続台数について
弊社LED照明器具との接続につきましては、こちらからアクセスしていただき「LED照明器具接続台数表」をご参照ください。
